Mola de compressão D-263V Aço mola Ø 2,25 x 12,4 x 35 mm

Descontos por quantidade - Mola de compressão D-263V

Quantidade	Preço individual [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Mola de compressão Comprar

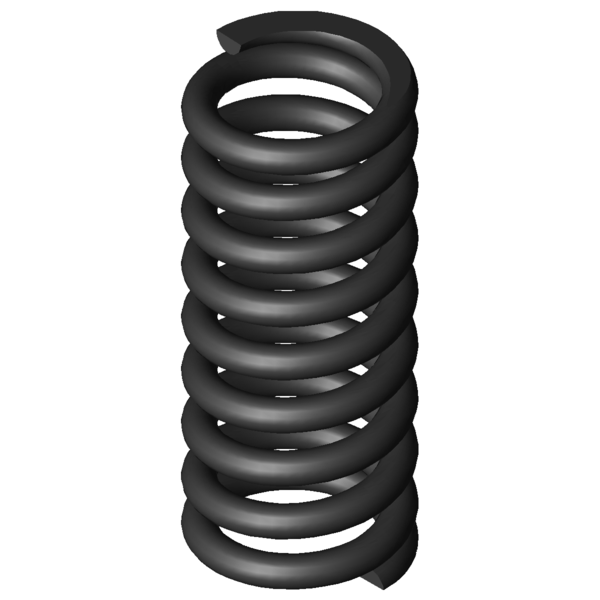

Imagem do Produto Mola de compressão D-263V

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263V

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,25	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	12,4	mm	Diâmetro médio de enrolamento
De	14,65	mm	Diâmetro externo de enrolamento
Dd	9,6	mm	Maior diâmetro do mandril
Dh	15,3	mm	Diâmetro mais pequeno de manga
L0	35	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	203,927	N	Força máxima com carga estática
Ln	23,83	mm	Comprimento mais pequeno com carga estática
sn	11,17	mm	Maior deslocamento da mola com carga estática
Fndyn	181,31	N	Força máxima com carga dinâmica
Lndyn	25,07	mm	Comprimento mais pequeno com carga dinâmica
shdyn	7,59	mm	Maior deslocamento da mola com carga dinâmica
S	4,367	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	7,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	18,259	N/mm	Flecha da mola
Gew	11,6314	g	Peso do artigo
Fntol	19,3	N	(+/-) tolerância para força máxima estática
Fndtol	18,96	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,89	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	H	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263V Aço mola Ø 2,25 x 12,4 x 35 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263V Aço mola Ø 2,25 x 12,4 x 35 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263V Aço mola Ø 2,25 x 12,4 x 35 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263V Aço mola Ø 2,25 x 12,4 x 35 mm

cálculo do caminho de força Mola de compressão D-263V

Formulário de consulta Mola de compressão D-263V Aço mola Ø 2,25 x 12,4 x 35 mm

Formulário de consulta Mola de compressão D-263V

Molas de compressão semelhantes para Mola de compressão D-263V Aço mola Ø 2,25 x 12,4 x 35 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-263V	EN 10270-1	2,25	14,65	35	203,927	23,83	11,17	7,5	18,259	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-207J-02	16,5	35	2,778	EN 10270-1	60,257	13,31	21,69	47,0 \| 85,2 \| 40,5 \| 15,2
D-206F	15	39	2,829	EN 10270-1	75,359	12,36	26,64	46,0 \| 83,2 \| 39,4 \| 15,5
D-219A	14,1	38	4,022	EN 10270-1	74,781	19,41	18,59	52,3 \| 86,5 \| 48,4 \| 22,0
D-207J-08	14,5	32,3	4,268	EN 10270-1	82,356	13	19,3	52,8 \| 86,0 \| 49,1 \| 23,4
D-207J-34	14	35	5,281	EN 10270-1	111,433	13,9	21,1	56,7 \| 87,4 \| 53,8 \| 28,9
D-222B	12,7	35	5,743	EN 10270-1	91,078	19,14	15,86	58,3 \| 85,9 \| 57,5 \| 31,5
D-207J-33	14	31	5,868	EN 10270-1	111,492	12	19	57,5 \| 83,6 \| 56,7 \| 32,1
D-219	14,1	36	6,215	EN 10270-1	133,316	14,55	21,45	60,3 \| 88,2 \| 58,7 \| 34,0
D-252AA	15	40	9,892	EN 10270-1	183,496	21,45	18,55	73,5 \| 91,4 \| 75,1 \| 54,2
D-252A-04	14,8	38	10,363	EN 10270-1	171,806	21,42	16,58	75,3 \| 93,3 \| 75,8 \| 56,8
D-257C-01	14	39	11,097	EN 10270-1	170,702	23,62	15,38	76,8 \| 91,4 \| 78,2 \| 60,8
D-254A	14,5	39	12,839	EN 10270-1	250,368	19,5	19,5	77,4 \| 92,5 \| 69,4 \| 70,3
D-252A-03	14,8	32	14,132	EN 10270-1	215,144	16,78	15,22	84,9 \| 93,1 \| 84,1 \| 77,4
D-254	14,5	33	15,174	EN 10270-1	246,658	16,74	16,26	84,3 \| 94,1 \| 75,7 \| 83,1
D-263V	14,65	35	18,259	EN 10270-1	203,927	23,83	11,17	100,0 \| 100,0 \| 100,0 \| 100,0
D-263V-12	15,2	38	20,146	EN 10270-1	226,862	26,74	11,26	93,1 \| 94,1 \| 94,5 \| 90,6
D-263O	15	30,2	20,69	EN 10270-1	245,709	18,32	11,88	90,2 \| 93,9 \| 88,5 \| 88,3
D-263V-11	15,2	32	24,795	EN 10270-1	232,441	22,63	9,37	84,4 \| 93,9 \| 85,8 \| 73,6
D-285	15	32	37,045	EN 10270-1	420,813	20,64	11,36	71,9 \| 93,0 \| 73,4 \| 49,3
D-288T-04	15	38	49,263	EN 10270-1	506,516	27,72	10,28	64,4 \| 90,0 \| 66,1 \| 37,1
D-288T-03	15	32	57,474	EN 10270-1	427,695	24,56	7,44	59,6 \| 89,8 \| 57,1 \| 31,8
D-288Z-04	15,5	38	73,105	EN 10270-1	605,329	29,72	8,28	55,1 \| 86,4 \| 53,9 \| 25,0
D-288Z-03	15,5	32	93,992	EN 10270-1	705,587	24,49	7,51	51,2 \| 86,2 \| 48,1 \| 19,4

Número de molas metálicas semelhantes: 22

Número de tarifa alfandegária: 73202081; Mola de compressão D-263V

País de origem: DE, German; Mola de compressão D-263V
