Mola de compressão D-263O Aço mola Ø 2,2 x 12,8 x 30,2 mm

Descontos por quantidade - Mola de compressão D-263O

Quantidade Preço individual [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Mola de compressão Comprar

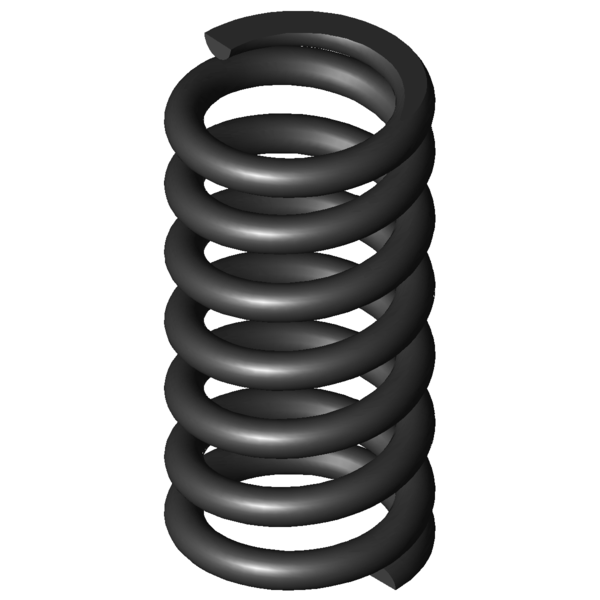

Imagem do Produto Mola de compressão D-263O
Imagem do Produto Mola de compressão D-263O
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263O

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 2,2 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 12,8 mm Diâmetro médio de enrolamento
De 15 mm Diâmetro externo de enrolamento
Dd 10,1 mm Maior diâmetro do mandril
Dh 15,7 mm Diâmetro mais pequeno de manga
L0 30,2 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 245,709 N Força máxima com carga estática
Ln 18,32 mm Comprimento mais pequeno com carga estática
sn 11,88 mm Maior deslocamento da mola com carga estática
Fndyn 226,972 N Força máxima com carga dinâmica
Lndyn 19,23 mm Comprimento mais pequeno com carga dinâmica
shdyn 4,81 mm Maior deslocamento da mola com carga dinâmica
S 5,091 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 5,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 20,69 N/mm Flecha da mola
Gew 9,0623 g Peso do artigo
Fntol 18,67 N (+/-) tolerância para força máxima estática
Fndtol 18,38 N (+/-) tolerância para força máxima dinâmica
Detol 0,3 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 0,72 mm (+/-) tolerância para comprimento não tensionado da mola
PG G - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263O Aço mola Ø 2,2 x 12,8 x 30,2 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263O Aço mola Ø 2,2 x 12,8 x 30,2 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263O Aço mola Ø 2,2 x 12,8 x 30,2 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263O Aço mola Ø 2,2 x 12,8 x 30,2 mm

cálculo do caminho de força Mola de compressão D-263O

Formulário de consulta Mola de compressão D-263O Aço mola Ø 2,2 x 12,8 x 30,2 mm

Formulário de consulta Mola de compressão D-263O

Molas de compressão semelhantes para Mola de compressão D-263O Aço mola Ø 2,2 x 12,8 x 30,2 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-263O EN 10270-1 2,2 15 30,2 245,709 18,32 11,88 5,5 20,69 100,0 | 100,0 | 100,0 | 100,0
VD-263O 1.4310 2,2 15 30,2 211,039 18,32 11,88 5,5 17,771 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-207J-08 14,5 32,3 4,268 EN 10270-1 82,356 13 19,3 51,4 | 86,1 | 47,5 | 20,6
D-207J-31 14 28 4,401 EN 10270-1 62,329 13,84 14,16 53,6 | 84,7 | 54,6 | 21,3
D-206E 15 25,8 4,445 EN 10270-1 75,197 8,88 16,92 51,6 | 83,0 | 50,4 | 21,5
D-207J-32 14 30,4 4,801 EN 10270-1 83,854 12,93 17,47 53,7 | 87,0 | 51,1 | 23,2
D-217B 17 28,7 5,223 EN 10270-1 96,948 10,14 18,56 54,1 | 85,3 | 51,7 | 25,3
D-207J-21 15,5 29 5,37 EN 10270-1 99,615 10,45 18,55 55,1 | 87,0 | 52,3 | 26,0
D-207J-33 14 31 5,868 EN 10270-1 111,492 12 19 56,2 | 86,3 | 54,0 | 28,4
D-218A 14,1 26 6,215 EN 10270-1 76,536 13,69 12,31 59,4 | 84,3 | 63,8 | 30,1
D-252A-33 15 28,5 14,132 EN 10270-1 173,539 16,22 12,28 82,4 | 95,1 | 83,7 | 68,3
D-252A-03 14,8 32 14,132 EN 10270-1 215,144 16,78 15,22 81,9 | 94,7 | 82,8 | 68,3
D-254 14,5 33 15,174 EN 10270-1 246,658 16,74 16,26 84,2 | 93,0 | 86,3 | 73,3
D-257C 14 28,5 17,151 EN 10270-1 202,481 16,69 11,81 88,9 | 92,9 | 90,9 | 82,9
D-252A-02 14,8 25 17,272 EN 10270-1 182,17 14,45 10,55 85,2 | 90,8 | 81,5 | 83,5
D-263V 14,65 35 18,259 EN 10270-1 203,927 23,83 11,17 90,2 | 93,9 | 88,5 | 88,3
D-263O 15 30,2 20,69 EN 10270-1 245,709 18,32 11,88 100,0 | 100,0 | 100,0 | 100,0
D-263V-11 15,2 32 24,795 EN 10270-1 232,441 22,63 9,37 88,3 | 94,9 | 86,7 | 83,4
D-263V-10 15,2 25 29,304 EN 10270-1 149,94 19,88 5,12 71,2 | 91,0 | 52,1 | 70,6
D-285 15 32 37,045 EN 10270-1 420,813 20,64 11,36 75,7 | 94,1 | 77,0 | 55,8
D-284A 15 27 37,045 EN 10270-1 235,586 20,64 6,36 74,3 | 92,5 | 74,7 | 55,8
D-283A-15 15,5 28 40,252 EN 10270-1 409,308 17,83 10,17 72,2 | 92,5 | 72,8 | 51,4
D-288T-03 15 32 57,474 EN 10270-1 427,695 24,56 7,44 62,3 | 91,0 | 60,0 | 36,0
D-313AB 17 32 73,904 EN 10270-1 424,875 26,25 5,75 55,0 | 83,8 | 53,1 | 28,0
D-288T-02 15 25 76,632 EN 10270-1 397,043 19,82 5,18 55,6 | 87,1 | 52,7 | 27,0
D-288V 14 29 81,037 EN 10270-1 493,547 22,91 6,09 55,1 | 89,3 | 50,5 | 25,5
D-288Z-03 15,5 32 93,992 EN 10270-1 705,587 24,49 7,51 52,8 | 87,4 | 49,0 | 22,0
Número de molas metálicas semelhantes: 24

Número de tarifa alfandegária: 73202081; Mola de compressão D-263O

País de origem: DE, German; Mola de compressão D-263O
