Mola de compressão D-284A Aço mola Ø 2,5 x 12,5 x 27 mm

Descontos por quantidade - Mola de compressão D-284A

Quantidade	Preço individual [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Mola de compressão Comprar

Imagem do Produto Mola de compressão D-284A

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-284A

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	12,5	mm	Diâmetro médio de enrolamento
De	15	mm	Diâmetro externo de enrolamento
Dd	9,4	mm	Maior diâmetro do mandril
Dh	15,7	mm	Diâmetro mais pequeno de manga
L0	27	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	235,586	N	Força máxima com carga estática
Ln	20,64	mm	Comprimento mais pequeno com carga estática
sn	6,36	mm	Maior deslocamento da mola com carga estática
Fndyn	200,416	N	Força máxima com carga dinâmica
Lndyn	21,59	mm	Comprimento mais pequeno com carga dinâmica
shdyn	5,26	mm	Maior deslocamento da mola com carga dinâmica
S	4,455	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	5,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	37,045	N/mm	Flecha da mola
Gew	11,428	g	Peso do artigo
Fntol	29,14	N	(+/-) tolerância para força máxima estática
Fndtol	28,61	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,69	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	F	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-284A Aço mola Ø 2,5 x 12,5 x 27 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-284A Aço mola Ø 2,5 x 12,5 x 27 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-284A Aço mola Ø 2,5 x 12,5 x 27 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-284A Aço mola Ø 2,5 x 12,5 x 27 mm

cálculo do caminho de força Mola de compressão D-284A

Formulário de consulta Mola de compressão D-284A Aço mola Ø 2,5 x 12,5 x 27 mm

Formulário de consulta Mola de compressão D-284A

Molas de compressão semelhantes para Mola de compressão D-284A Aço mola Ø 2,5 x 12,5 x 27 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-284A	EN 10270-1	2,5	15	27	235,586	20,64	6,36	5,5	37,045	100,0 \| 100,0 \| 100,0 \| 100,0
VD-284A	1.4310	2,5	15	27	202,344	20,64	6,36	5,5	31,818	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-207J-32	14	30,4	4,801	EN 10270-1	83,854	12,93	17,47	43,2 \| 80,7 \| 36,0 \| 13,0
D-217B	17	28,7	5,223	EN 10270-1	96,948	10,14	18,56	44,6 \| 82,1 \| 37,7 \| 14,1
D-207J-21	15,5	29	5,37	EN 10270-1	99,615	10,45	18,55	45,4 \| 83,3 \| 38,3 \| 14,5
D-218A	14,1	26	6,215	EN 10270-1	76,536	13,69	12,31	47,9 \| 84,8 \| 42,1 \| 16,8
D-207KB	12,5	26,2	7,045	EN 10270-1	94,825	12,74	13,46	47,6 \| 80,1 \| 43,8 \| 19,0
D-222A-14	12,7	26	8,876	EN 10270-1	110,772	13,52	12,48	51,5 \| 81,7 \| 49,0 \| 24,0
D-218	14,1	24	9,767	EN 10270-1	133,316	10,35	13,65	53,4 \| 82,3 \| 51,6 \| 26,4
D-233	13	28	10,149	EN 10270-1	88,97	19,23	8,77	55,9 \| 85,0 \| 55,1 \| 27,4
D-252A-33	15	28,5	14,132	EN 10270-1	173,539	16,22	12,28	64,2 \| 91,6 \| 62,7 \| 38,2
D-257C	14	28,5	17,151	EN 10270-1	202,481	16,69	11,81	68,5 \| 89,4 \| 69,9 \| 46,3
D-252A-02	14,8	25	17,272	EN 10270-1	182,17	14,45	10,55	68,6 \| 90,4 \| 68,8 \| 46,6
D-263O	15	30,2	20,69	EN 10270-1	245,709	18,32	11,88	74,3 \| 92,5 \| 74,7 \| 55,8
D-263V-11	15,2	32	24,795	EN 10270-1	232,441	22,63	9,37	81,1 \| 93,0 \| 83,3 \| 67,0
D-263V-10	15,2	25	29,304	EN 10270-1	149,94	19,88	5,12	82,3 \| 95,8 \| 72,1 \| 79,1
D-284A	15	27	37,045	EN 10270-1	235,586	20,64	6,36	100,0 \| 100,0 \| 100,0 \| 100,0
D-283A-15	15,5	28	40,252	EN 10270-1	409,308	17,83	10,17	83,3 \| 97,7 \| 60,0 \| 92,0
D-288T-03	15	32	57,474	EN 10270-1	427,695	24,56	7,44	75,3 \| 91,2 \| 70,3 \| 64,4
D-284	15	22	58,214	EN 10270-1	410,229	14,95	7,05	77,1 \| 93,8 \| 73,8 \| 63,7
D-288C	13	26,7	62,502	EN 10270-1	388,214	20,49	6,21	77,9 \| 95,2 \| 79,2 \| 59,3
D-288T-02	15	25	76,632	EN 10270-1	397,043	19,82	5,18	70,9 \| 94,0 \| 70,4 \| 48,3
D-288V	14	29	81,037	EN 10270-1	493,547	22,91	6,09	69,8 \| 91,9 \| 71,7 \| 45,7
D-288Z-02	15,5	25	140,988	EN 10270-1	867,074	18,85	6,15	59,4 \| 90,0 \| 61,9 \| 26,3

Número de molas metálicas semelhantes: 21

Número de tarifa alfandegária: 73202081; Mola de compressão D-284A

País de origem: DE, German; Mola de compressão D-284A

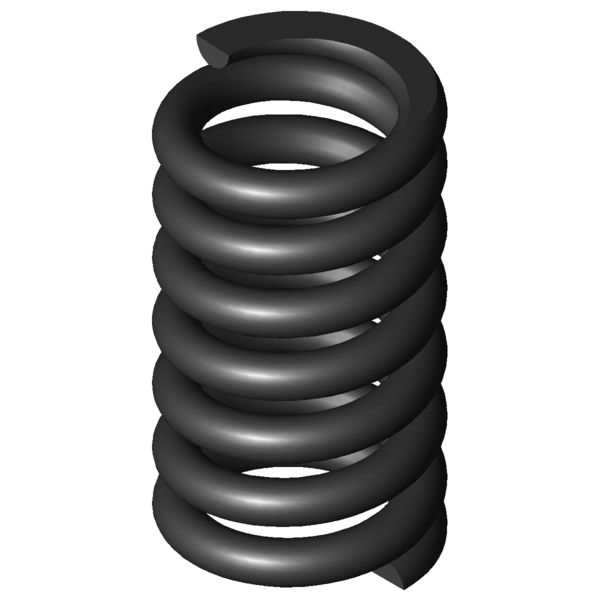

Imagem do Produto - Molas de compressão D-284A
