Mola de compressão D-288C Aço mola Ø 2,5 x 10,5 x 26,7 mm

Descontos por quantidade - Mola de compressão D-288C

Quantidade	Preço individual [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Mola de compressão Comprar

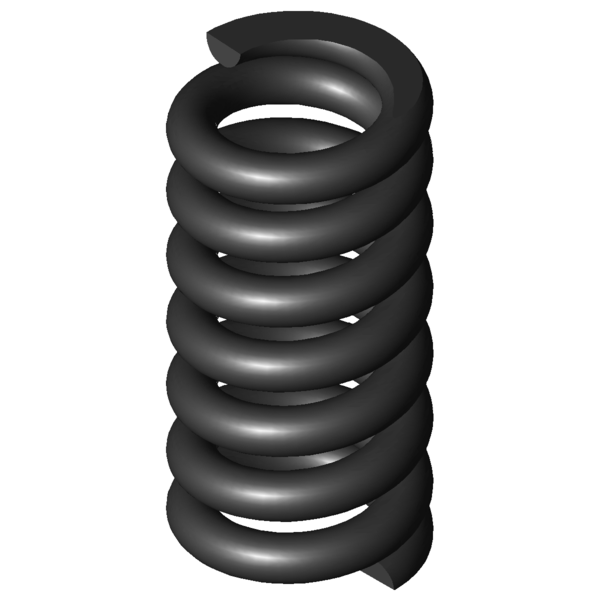

Imagem do Produto Mola de compressão D-288C

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288C

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	10,5	mm	Diâmetro médio de enrolamento
De	13	mm	Diâmetro externo de enrolamento
Dd	7,4	mm	Maior diâmetro do mandril
Dh	13,7	mm	Diâmetro mais pequeno de manga
L0	26,7	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	388,214	N	Força máxima com carga estática
Ln	20,49	mm	Comprimento mais pequeno com carga estática
sn	6,21	mm	Maior deslocamento da mola com carga estática
Fndyn	333,763	N	Força máxima com carga dinâmica
Lndyn	21,36	mm	Comprimento mais pequeno com carga dinâmica
shdyn	2,82	mm	Maior deslocamento da mola com carga dinâmica
S	4,4	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	5,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	62,502	N/mm	Flecha da mola
Gew	9,5995	g	Peso do artigo
Fntol	43,22	N	(+/-) tolerância para força máxima estática
Fndtol	42,4	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,6	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	G	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288C Aço mola Ø 2,5 x 10,5 x 26,7 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288C Aço mola Ø 2,5 x 10,5 x 26,7 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288C Aço mola Ø 2,5 x 10,5 x 26,7 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288C Aço mola Ø 2,5 x 10,5 x 26,7 mm

cálculo do caminho de força Mola de compressão D-288C

Formulário de consulta Mola de compressão D-288C Aço mola Ø 2,5 x 10,5 x 26,7 mm

Formulário de consulta Mola de compressão D-288C

Molas de compressão semelhantes para Mola de compressão D-288C Aço mola Ø 2,5 x 10,5 x 26,7 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-288C	EN 10270-1	2,5	13	26,7	388,214	20,49	6,21	5,5	62,502	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288C	1.4310	2,5	13	26,7	333,435	20,49	6,21	5,5	53,683	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-207KB	12,5	26,2	7,045	EN 10270-1	94,825	12,74	13,46	43,8 \| 84,8 \| 35,3 \| 11,3
D-207K-03	11,5	25	7,934	EN 10270-1	84,304	14,38	10,63	44,5 \| 80,7 \| 40,1 \| 12,7
D-222A-14	12,7	26	8,876	EN 10270-1	110,772	13,52	12,48	46,6 \| 86,4 \| 39,1 \| 14,2
D-218	14,1	24	9,767	EN 10270-1	133,316	10,35	13,65	41,7 \| 78,8 \| 35,1 \| 11,4
D-233	13	28	10,149	EN 10270-1	88,97	19,23	8,77	50,7 \| 89,1 \| 46,9 \| 16,2
D-227A-02	11,5	25	11,468	EN 10270-1	122,579	14,31	10,69	48,4 \| 82,0 \| 44,8 \| 18,3
D-224	11,6	27	12,139	EN 10270-1	165,144	13,4	13,6	49,2 \| 84,0 \| 44,1 \| 19,4
D-257C	14	28,5	17,151	EN 10270-1	202,481	16,69	11,81	56,2 \| 88,8 \| 52,4 \| 27,4
D-233B	12	24,6	18,323	EN 10270-1	176,507	14,97	9,63	56,6 \| 85,5 \| 55,0 \| 29,3
D-257E-02	12,3	25	27,121	EN 10270-1	229,512	16,54	8,46	66,4 \| 89,4 \| 66,3 \| 43,4
D-259	12	26,5	29,636	EN 10270-1	295,993	16,51	9,99	69,0 \| 90,5 \| 69,2 \| 47,4
D-284A	15	27	37,045	EN 10270-1	235,586	20,64	6,36	66,8 \| 86,8 \| 70,5 \| 43,1
D-263Q-02	12,3	25	38,605	EN 10270-1	218,608	19,34	5,66	75,9 \| 92,1 \| 73,7 \| 61,8
D-263V-02	12,35	25	56,491	EN 10270-1	323,772	19,27	5,73	90,8 \| 94,2 \| 87,8 \| 90,4
D-288C	13	26,7	62,502	EN 10270-1	388,214	20,49	6,21	100,0 \| 100,0 \| 100,0 \| 100,0
D-288V	14	29	81,037	EN 10270-1	493,547	22,91	6,09	85,6 \| 91,4 \| 88,4 \| 77,1

Número de molas metálicas semelhantes: 15

Número de tarifa alfandegária: 73202081; Mola de compressão D-288C

País de origem: DE, German; Mola de compressão D-288C
