Mola de compressão D-288Z-02 Aço mola Ø 3,1 x 12,4 x 25 mm

Descontos por quantidade - Mola de compressão D-288Z-02

Quantidade	Preço individual [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Mola de compressão Comprar

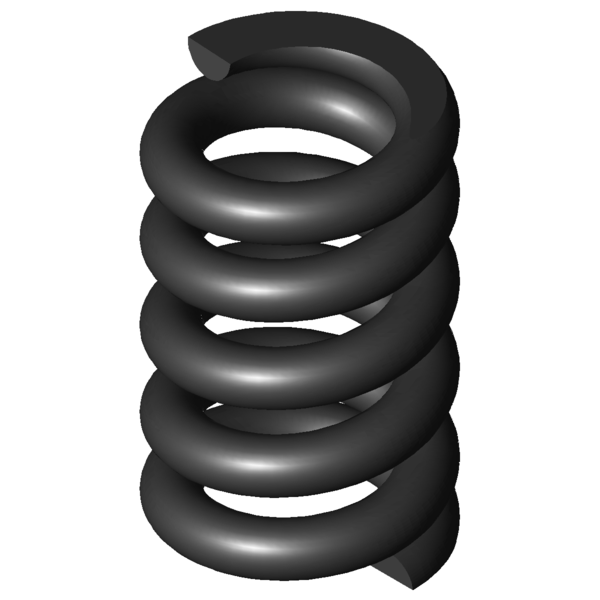

Imagem do Produto Mola de compressão D-288Z-02

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288Z-02

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,1	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	12,4	mm	Diâmetro médio de enrolamento
De	15,5	mm	Diâmetro externo de enrolamento
Dd	8,5	mm	Maior diâmetro do mandril
Dh	16,5	mm	Diâmetro mais pequeno de manga
L0	25	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	867,074	N	Força máxima com carga estática
Ln	18,85	mm	Comprimento mais pequeno com carga estática
sn	6,15	mm	Maior deslocamento da mola com carga estática
Fndyn	620,346	N	Força máxima com carga dinâmica
Lndyn	20,6	mm	Comprimento mais pequeno com carga dinâmica
shdyn	1,63	mm	Maior deslocamento da mola com carga dinâmica
S	6,257	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	140,988	N/mm	Flecha da mola
Gew	12,7829	g	Peso do artigo
Fntol	82,21	N	(+/-) tolerância para força máxima estática
Fndtol	78,8	N	(+/-) tolerância para força máxima dinâmica
Detol	0,4	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,48	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	M	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288Z-02 Aço mola Ø 3,1 x 12,4 x 25 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288Z-02 Aço mola Ø 3,1 x 12,4 x 25 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288Z-02 Aço mola Ø 3,1 x 12,4 x 25 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288Z-02 Aço mola Ø 3,1 x 12,4 x 25 mm

cálculo do caminho de força Mola de compressão D-288Z-02

Formulário de consulta Mola de compressão D-288Z-02 Aço mola Ø 3,1 x 12,4 x 25 mm

Formulário de consulta Mola de compressão D-288Z-02

Molas de compressão semelhantes para Mola de compressão D-288Z-02 Aço mola Ø 3,1 x 12,4 x 25 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-288Z-02	EN 10270-1	3,1	15,5	25	867,074	18,85	6,15	3,5	140,988	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-02	1.4310	3,1	15,5	25	738,672	18,9	6,1	3,5	121,094	92,7 \| 100,0 \| 92,2 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-252A-33	15	28,5	14,132	EN 10270-1	173,539	16,22	12,28	42,7 \| 83,0 \| 35,0 \| 10,0
D-252A-02	14,8	25	17,272	EN 10270-1	182,17	14,45	10,55	46,2 \| 86,7 \| 39,7 \| 12,2
D-253	14,5	22,5	23,845	EN 10270-1	247,741	12,11	10,39	47,8 \| 82,7 \| 43,9 \| 16,9
D-257E-02	12,3	25	27,121	EN 10270-1	229,512	16,54	8,46	50,0 \| 81,3 \| 49,6 \| 19,2
D-263V-10	15,2	25	29,304	EN 10270-1	149,94	19,88	5,12	54,3 \| 91,8 \| 50,3 \| 20,8
D-263N	15	20,8	32,513	EN 10270-1	245,118	13,26	7,54	53,9 \| 83,6 \| 54,9 \| 23,1
D-284A	15	27	37,045	EN 10270-1	235,586	20,64	6,36	59,4 \| 90,0 \| 61,9 \| 26,3
D-263Q-02	12,3	25	38,605	EN 10270-1	218,608	19,34	5,66	56,5 \| 83,4 \| 58,6 \| 27,4
D-283A-15	15,5	28	40,252	EN 10270-1	409,308	17,83	10,17	57,5 \| 90,0 \| 53,8 \| 28,5
D-263V-02	12,35	25	56,491	EN 10270-1	323,772	19,27	5,73	63,5 \| 85,2 \| 65,3 \| 40,1
D-284	15	22	58,214	EN 10270-1	410,229	14,95	7,05	65,7 \| 88,5 \| 67,3 \| 41,3
D-288T-02	15	25	76,632	EN 10270-1	397,043	19,82	5,18	71,7 \| 95,7 \| 65,0 \| 54,4
D-288Z-60	17	24	85,921	EN 10270-1	524,721	17,89	6,11	78,5 \| 94,7 \| 79,9 \| 60,9
D-313AA	17	22	116,135	EN 10270-1	344,637	19,03	2,97	72,8 \| 92,0 \| 44,0 \| 82,3
D-288Z-02	15,5	25	140,988	EN 10270-1	867,074	18,85	6,15	100,0 \| 100,0 \| 100,0 \| 100,0
D-313O	18	26	163,728	EN 10270-1	759,303	21,36	4,64	85,7 \| 89,5 \| 81,5 \| 86,2

Número de molas metálicas semelhantes: 15

Número de tarifa alfandegária: 73202081; Mola de compressão D-288Z-02

País de origem: DE, German; Mola de compressão D-288Z-02
