Mola de compressão D-313AA Aço mola Ø 3,2 x 13,8 x 22 mm

Descontos por quantidade - Mola de compressão D-313AA

Quantidade	Preço individual [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Mola de compressão Comprar

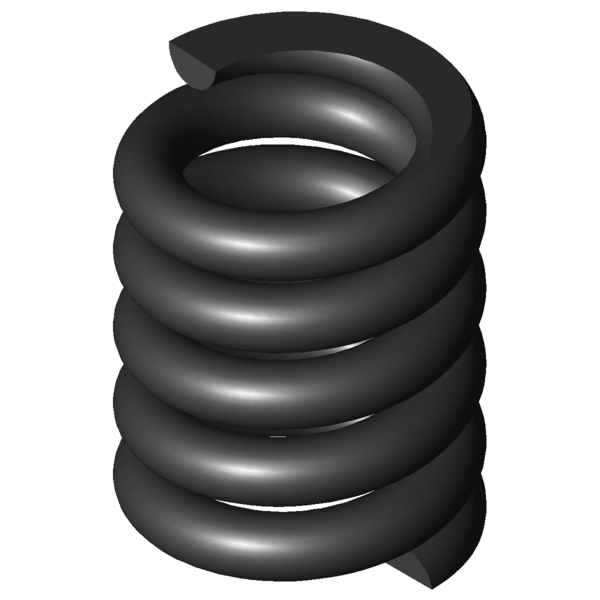

Imagem do Produto Mola de compressão D-313AA

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313AA

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	13,8	mm	Diâmetro médio de enrolamento
De	17	mm	Diâmetro externo de enrolamento
Dd	9,9	mm	Maior diâmetro do mandril
Dh	17,8	mm	Diâmetro mais pequeno de manga
L0	22	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	344,637	N	Força máxima com carga estática
Ln	19,03	mm	Comprimento mais pequeno com carga estática
sn	2,97	mm	Maior deslocamento da mola com carga estática
Fndyn	262,465	N	Força máxima com carga dinâmica
Lndyn	19,74	mm	Comprimento mais pequeno com carga dinâmica
shdyn	2,26	mm	Maior deslocamento da mola com carga dinâmica
S	5,371	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	116,135	N/mm	Flecha da mola
Gew	15,1587	g	Peso do artigo
Fntol	66,32	N	(+/-) tolerância para força máxima estática
Fndtol	65,09	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,53	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	L	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313AA Aço mola Ø 3,2 x 13,8 x 22 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313AA Aço mola Ø 3,2 x 13,8 x 22 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313AA Aço mola Ø 3,2 x 13,8 x 22 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313AA Aço mola Ø 3,2 x 13,8 x 22 mm

cálculo do caminho de força Mola de compressão D-313AA

Formulário de consulta Mola de compressão D-313AA Aço mola Ø 3,2 x 13,8 x 22 mm

Formulário de consulta Mola de compressão D-313AA

Molas de compressão semelhantes para Mola de compressão D-313AA Aço mola Ø 3,2 x 13,8 x 22 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313AA	EN 10270-1	3,2	17	22	344,637	19,03	2,97	3,5	116,135	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313AA	1.4310	3,2	17	22	296,007	19,03	2,97	3,5	99,748	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-218	14,1	24	9,767	EN 10270-1	133,316	10,35	13,65	37,8 \| 74,9 \| 30,2 \| 8,4
D-232N-02	18	19	10,062	EN 10270-1	99,611	9,1	9,9	39,0 \| 79,0 \| 29,5 \| 8,7
D-247D-30	18	21,5	15,918	EN 10270-1	183,375	9,98	11,52	46,0 \| 84,9 \| 39,5 \| 13,7
D-252A-02	14,8	25	17,272	EN 10270-1	182,17	14,45	10,55	44,9 \| 79,2 \| 40,5 \| 14,9
D-253	14,5	22,5	23,845	EN 10270-1	247,741	12,11	10,39	50,9 \| 81,9 \| 50,2 \| 20,5
D-257B	14	19,6	26,951	EN 10270-1	202,726	12,08	7,52	50,1 \| 78,0 \| 49,2 \| 23,2
D-263V-10	15,2	25	29,304	EN 10270-1	149,94	19,88	5,12	53,4 \| 84,1 \| 50,8 \| 25,2
D-263N	15	20,8	32,513	EN 10270-1	245,118	13,26	7,54	55,7 \| 83,8 \| 55,3 \| 28,0
D-284	15	22	58,214	EN 10270-1	410,229	14,95	7,05	67,3 \| 88,8 \| 63,1 \| 50,1
D-283B	15	19	58,214	EN 10270-1	235,586	14,95	4,05	68,4 \| 84,2 \| 70,8 \| 50,1
D-288X-02	19,4	25	58,328	EN 10270-1	539,532	15,75	9,25	62,3 \| 88,8 \| 48,0 \| 50,3
D-288T-02	15	25	76,632	EN 10270-1	397,043	19,82	5,18	75,3 \| 87,9 \| 72,1 \| 66,1
D-313A-02	19,5	25	81,191	EN 10270-1	428,486	19,72	5,28	76,3 \| 90,7 \| 68,3 \| 69,9
D-288Z-60	17	24	85,921	EN 10270-1	524,721	17,89	6,11	75,4 \| 95,1 \| 57,1 \| 74,0
D-313AA	17	22	116,135	EN 10270-1	344,637	19,03	2,97	100,0 \| 100,0 \| 100,0 \| 100,0
D-288U	14	20,5	127,344	EN 10270-1	494,705	16,62	3,88	83,9 \| 87,7 \| 73,1 \| 91,0
D-288Z-02	15,5	25	140,988	EN 10270-1	867,074	18,85	6,15	72,8 \| 92,0 \| 44,0 \| 82,3
D-313O	18	26	163,728	EN 10270-1	759,303	21,36	4,64	71,6 \| 89,3 \| 54,7 \| 70,9

Número de molas metálicas semelhantes: 17

Número de tarifa alfandegária: 73202081; Mola de compressão D-313AA

País de origem: DE, German; Mola de compressão D-313AA
