Mola de compressão D-283B Aço mola Ø 2,5 x 12,5 x 19 mm

Descontos por quantidade - Mola de compressão D-283B

Quantidade	Preço individual [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Mola de compressão Comprar

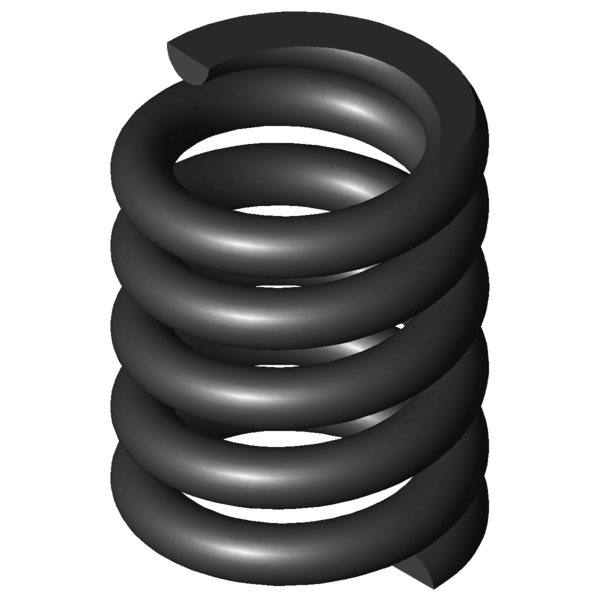

Imagem do Produto Mola de compressão D-283B

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-283B

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	12,5	mm	Diâmetro médio de enrolamento
De	15	mm	Diâmetro externo de enrolamento
Dd	9,4	mm	Maior diâmetro do mandril
Dh	15,7	mm	Diâmetro mais pequeno de manga
L0	19	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	235,586	N	Força máxima com carga estática
Ln	14,95	mm	Comprimento mais pequeno com carga estática
sn	4,05	mm	Maior deslocamento da mola com carga estática
Fndyn	200,839	N	Força máxima com carga dinâmica
Lndyn	15,55	mm	Comprimento mais pequeno com carga dinâmica
shdyn	3,35	mm	Maior deslocamento da mola com carga dinâmica
S	4,714	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	58,214	N/mm	Flecha da mola
Gew	8,3806	g	Peso do artigo
Fntol	32,69	N	(+/-) tolerância para força máxima estática
Fndtol	32,17	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,5	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	F	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-283B Aço mola Ø 2,5 x 12,5 x 19 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-283B Aço mola Ø 2,5 x 12,5 x 19 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-283B Aço mola Ø 2,5 x 12,5 x 19 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-283B Aço mola Ø 2,5 x 12,5 x 19 mm

cálculo do caminho de força Mola de compressão D-283B

Formulário de consulta Mola de compressão D-283B Aço mola Ø 2,5 x 12,5 x 19 mm

Formulário de consulta Mola de compressão D-283B

Molas de compressão semelhantes para Mola de compressão D-283B Aço mola Ø 2,5 x 12,5 x 19 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-283B	EN 10270-1	2,5	15	19	235,586	14,95	4,05	3,5	58,214	100,0 \| 100,0 \| 100,0 \| 100,0
VD-283B	1.4310	2,5	15	19	202,344	14,95	4,05	3,5	50	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-217A-12	17	22	6,647	EN 10270-1	88,743	8,65	13,35	41,7 \| 79,5 \| 34,0 \| 11,4
D-207J-30	14	20,5	7,545	EN 10270-1	84,334	9,32	11,18	43,7 \| 82,0 \| 36,0 \| 13,0
D-217G	14,1	17	9,767	EN 10270-1	69,611	9,87	7,13	47,5 \| 82,5 \| 43,2 \| 16,8
D-232N-02	18	19	10,062	EN 10270-1	99,611	9,1	9,9	48,0 \| 85,1 \| 41,6 \| 17,3
D-207KA	12,5	17,8	11,071	EN 10270-1	95,227	9,2	8,6	47,3 \| 79,0 \| 43,8 \| 19,0
D-207K-12	11,5	19,5	11,461	EN 10270-1	98,793	10,88	8,62	47,4 \| 78,0 \| 44,5 \| 19,7
D-222A-12	12,7	17	13,948	EN 10270-1	100,983	9,76	7,24	50,9 \| 79,4 \| 49,4 \| 24,0
D-233T-14	13	19	16,916	EN 10270-1	101,833	12,98	6,02	56,9 \| 86,2 \| 55,3 \| 29,1
D-223	11,6	18,5	19,076	EN 10270-1	165,958	9,8	8,7	57,0 \| 79,6 \| 58,5 \| 32,8
D-253	14,5	22,5	23,845	EN 10270-1	247,741	12,11	10,39	65,0 \| 87,0 \| 67,0 \| 41,0
D-257B	14	19,6	26,951	EN 10270-1	202,726	12,08	7,52	68,8 \| 90,1 \| 70,0 \| 46,3
D-252A-32	15	17	26,979	EN 10270-1	178,061	10,4	6,6	68,2 \| 89,8 \| 68,5 \| 46,4
D-263N	15	20,8	32,513	EN 10270-1	245,118	13,26	7,54	74,6 \| 93,1 \| 74,9 \| 55,9
D-258	12	18	46,571	EN 10270-1	281,175	11,96	6,04	80,1 \| 84,9 \| 75,4 \| 80,0
D-283B	15	19	58,214	EN 10270-1	235,586	14,95	4,05	100,0 \| 100,0 \| 100,0 \| 100,0
D-283A-12	15,5	17	72,453	EN 10270-1	352,847	12,13	4,87	83,6 \| 95,4 \| 75,0 \| 80,3
D-288B	13	18,8	98,218	EN 10270-1	387,321	14,86	3,94	77,8 \| 95,2 \| 79,1 \| 59,2
D-313AA	17	22	116,135	EN 10270-1	344,637	19,03	2,97	68,4 \| 84,2 \| 70,8 \| 50,1
D-288U	14	20,5	127,344	EN 10270-1	494,705	16,62	3,88	69,7 \| 91,8 \| 71,7 \| 45,6

Número de molas metálicas semelhantes: 18

Número de tarifa alfandegária: 73202081; Mola de compressão D-283B

País de origem: DE, German; Mola de compressão D-283B
