Mola de compressão D-288B Aço mola Ø 2,5 x 10,5 x 18,8 mm

Descontos por quantidade - Mola de compressão D-288B

Quantidade	Preço individual [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Mola de compressão Comprar

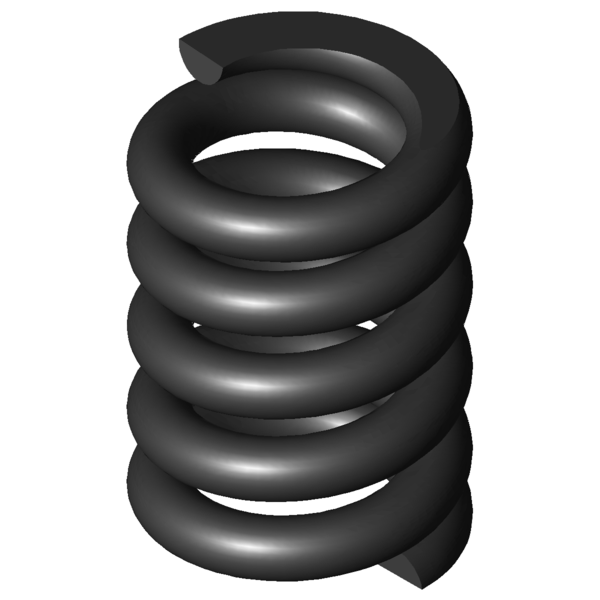

Imagem do Produto Mola de compressão D-288B

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288B

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	10,5	mm	Diâmetro médio de enrolamento
De	13	mm	Diâmetro externo de enrolamento
Dd	7,4	mm	Maior diâmetro do mandril
Dh	13,7	mm	Diâmetro mais pequeno de manga
L0	18,8	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	387,321	N	Força máxima com carga estática
Ln	14,86	mm	Comprimento mais pequeno com carga estática
sn	3,94	mm	Maior deslocamento da mola com carga estática
Fndyn	331,977	N	Força máxima com carga dinâmica
Lndyn	15,42	mm	Comprimento mais pequeno com carga dinâmica
shdyn	1,8	mm	Maior deslocamento da mola com carga dinâmica
S	4,657	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	98,218	N/mm	Flecha da mola
Gew	7,0397	g	Peso do artigo
Fntol	48,38	N	(+/-) tolerância para força máxima estática
Fndtol	47,56	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,43	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	G	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288B Aço mola Ø 2,5 x 10,5 x 18,8 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288B Aço mola Ø 2,5 x 10,5 x 18,8 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288B Aço mola Ø 2,5 x 10,5 x 18,8 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288B Aço mola Ø 2,5 x 10,5 x 18,8 mm

cálculo do caminho de força Mola de compressão D-288B

Formulário de consulta Mola de compressão D-288B Aço mola Ø 2,5 x 10,5 x 18,8 mm

Formulário de consulta Mola de compressão D-288B

Molas de compressão semelhantes para Mola de compressão D-288B Aço mola Ø 2,5 x 10,5 x 18,8 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-288B	EN 10270-1	2,5	13	18,8	387,321	14,86	3,94	3,5	98,218	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288B	1.4310	2,5	13	18,8	332,668	14,86	3,94	3,5	84,359	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-217G	14,1	17	9,767	EN 10270-1	69,611	9,87	7,13	42,9 \| 82,2 \| 36,6 \| 9,9
D-207KA	12,5	17,8	11,071	EN 10270-1	95,227	9,2	8,6	43,4 \| 83,6 \| 35,2 \| 11,3
D-207K-12	11,5	19,5	11,461	EN 10270-1	98,793	10,88	8,62	43,0 \| 81,6 \| 35,6 \| 11,7
D-222A-12	12,7	17	13,948	EN 10270-1	100,983	9,76	7,24	46,2 \| 84,0 \| 40,2 \| 14,2
D-233T-14	13	19	16,916	EN 10270-1	101,833	12,98	6,02	51,1 \| 90,3 \| 45,9 \| 17,2
D-223	11,6	18,5	19,076	EN 10270-1	165,958	9,8	8,7	49,1 \| 83,9 \| 44,1 \| 19,4
D-257B	14	19,6	26,951	EN 10270-1	202,726	12,08	7,52	56,5 \| 89,6 \| 52,4 \| 27,4
D-252A-32	15	17	26,979	EN 10270-1	178,061	10,4	6,6	55,3 \| 85,7 \| 52,8 \| 27,4
D-233A	12	16,9	28,793	EN 10270-1	174,675	10,83	6,07	56,3 \| 84,7 \| 55,0 \| 29,3
D-234BA-12	11	17,5	30,52	EN 10270-1	142,527	12,83	4,67	58,3 \| 83,2 \| 60,6 \| 31,0
D-262A-10	11	20	44,719	EN 10270-1	210,011	15,3	4,7	66,9 \| 86,2 \| 69,0 \| 45,5
D-262C	10,7	20	45,006	EN 10270-1	161,47	16,41	3,59	65,9 \| 85,4 \| 66,4 \| 45,8
D-258	12	18	46,571	EN 10270-1	281,175	11,96	6,04	68,5 \| 89,4 \| 68,9 \| 47,4
D-283B	15	19	58,214	EN 10270-1	235,586	14,95	4,05	77,8 \| 95,2 \| 79,1 \| 59,2
D-288B	13	18,8	98,218	EN 10270-1	387,321	14,86	3,94	100,0 \| 100,0 \| 100,0 \| 100,0
D-288U	14	20,5	127,344	EN 10270-1	494,705	16,62	3,88	85,6 \| 91,3 \| 88,4 \| 77,1

Número de molas metálicas semelhantes: 15

Número de tarifa alfandegária: 73202081; Mola de compressão D-288B

País de origem: DE, German; Mola de compressão D-288B
