Mola de compressão D-313O Aço mola Ø 3,6 x 14,4 x 26 mm

Descontos por quantidade - Mola de compressão D-313O

Quantidade	Preço individual [EUR]
1	12,3700 EUR
2	9,8500 EUR
3	5,1300 EUR
7	3,0500 EUR
17	1,6600 EUR
37	1,3900 EUR
75	1,3700 EUR
125	1,3384 EUR
175	1,3339 EUR
250	1,2834 EUR
350	1,2456 EUR

Mola de compressão Comprar

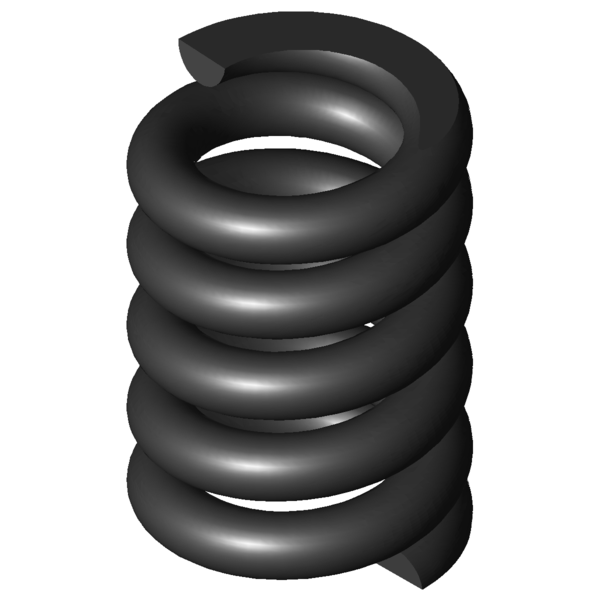

Imagem do Produto Mola de compressão D-313O

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313O

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	14,4	mm	Diâmetro médio de enrolamento
De	18	mm	Diâmetro externo de enrolamento
Dd	10	mm	Maior diâmetro do mandril
Dh	18,9	mm	Diâmetro mais pequeno de manga
L0	26	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	759,303	N	Força máxima com carga estática
Ln	21,36	mm	Comprimento mais pequeno com carga estática
sn	4,64	mm	Maior deslocamento da mola com carga estática
Fndyn	631,989	N	Força máxima com carga dinâmica
Lndyn	22,14	mm	Comprimento mais pequeno com carga dinâmica
shdyn	2,29	mm	Maior deslocamento da mola com carga dinâmica
S	6,4	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	163,728	N/mm	Flecha da mola
Gew	20,0194	g	Peso do artigo
Fntol	99,4	N	(+/-) tolerância para força máxima estática
Fndtol	97,49	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,54	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AA	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313O Aço mola Ø 3,6 x 14,4 x 26 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313O Aço mola Ø 3,6 x 14,4 x 26 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313O Aço mola Ø 3,6 x 14,4 x 26 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313O Aço mola Ø 3,6 x 14,4 x 26 mm

cálculo do caminho de força Mola de compressão D-313O

Formulário de consulta Mola de compressão D-313O Aço mola Ø 3,6 x 14,4 x 26 mm

Formulário de consulta Mola de compressão D-313O

Molas de compressão semelhantes para Mola de compressão D-313O Aço mola Ø 3,6 x 14,4 x 26 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313O	EN 10270-1	3,6	18	26	759,303	21,36	4,64	3,5	163,728	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313O	1.4310	3,6	18	26	652,163	21,36	4,64	3,5	140,625	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-252A-02	14,8	25	17,272	EN 10270-1	182,17	14,45	10,55	40,8 \| 78,0 \| 34,0 \| 10,6
D-279	18,5	27,5	27,759	EN 10270-1	342,471	15,16	12,34	48,5 \| 87,1 \| 41,4 \| 17,0
D-263V-10	15,2	25	29,304	EN 10270-1	149,94	19,88	5,12	51,8 \| 82,4 \| 55,2 \| 17,9
D-288P	20	27,2	35,16	EN 10270-1	360,926	16,93	10,27	51,9 \| 87,8 \| 46,4 \| 21,5
D-284A	15	27	37,045	EN 10270-1	235,586	20,64	6,36	52,6 \| 83,0 \| 52,0 \| 22,6
D-283A-15	15,5	28	40,252	EN 10270-1	409,308	17,83	10,17	52,4 \| 82,8 \| 49,8 \| 24,6
D-288S-04	18,9	27,5	42,87	EN 10270-1	455,709	16,87	10,63	52,9 \| 86,7 \| 48,5 \| 23,5
D-288X-02	19,4	25	58,328	EN 10270-1	539,532	15,75	9,25	58,0 \| 85,4 \| 56,6 \| 32,0
D-309	19,2	27,5	74,514	EN 10270-1	622,939	19,14	8,36	65,2 \| 90,5 \| 64,1 \| 40,9
D-288T-02	15	25	76,632	EN 10270-1	397,043	19,82	5,18	67,8 \| 85,8 \| 70,9 \| 46,8
D-313A-02	19,5	25	81,191	EN 10270-1	428,486	19,72	5,28	71,7 \| 93,4 \| 72,2 \| 49,6
D-288Z-60	17	24	85,921	EN 10270-1	524,721	17,89	6,11	71,7 \| 90,0 \| 72,5 \| 52,5
D-313AA	17	22	116,135	EN 10270-1	344,637	19,03	2,97	71,6 \| 89,3 \| 54,7 \| 70,9
D-288Z-02	15,5	25	140,988	EN 10270-1	867,074	18,85	6,15	85,7 \| 89,5 \| 81,5 \| 86,2
D-313O	18	26	163,728	EN 10270-1	759,303	21,36	4,64	100,0 \| 100,0 \| 100,0 \| 100,0
D-339B	20	28,8	181,92	EN 10270-1	921,241	23,74	5,06	89,0 \| 90,1 \| 87,1 \| 89,9

Número de molas metálicas semelhantes: 15

Número de tarifa alfandegária: 73202081; Mola de compressão D-313O

País de origem: DE, German; Mola de compressão D-313O
