Mola de compressão D-309 Aço mola Ø 3,2 x 16 x 27,5 mm

Descontos por quantidade - Mola de compressão D-309

Quantidade	Preço individual [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Mola de compressão Comprar

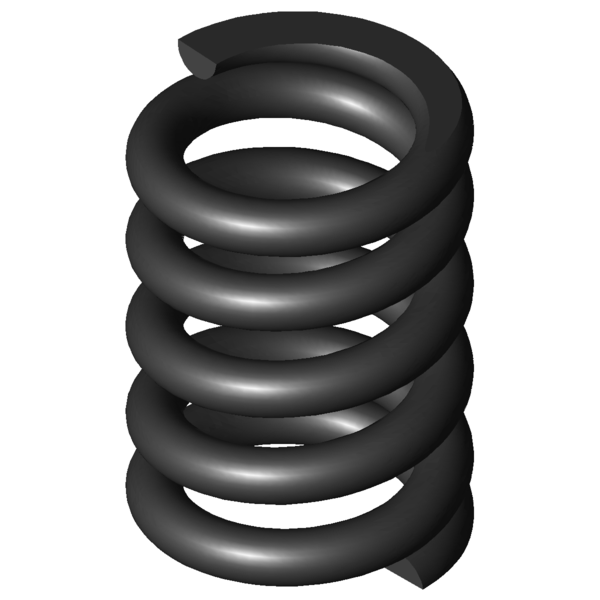

Imagem do Produto Mola de compressão D-309

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-309

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	16	mm	Diâmetro médio de enrolamento
De	19,2	mm	Diâmetro externo de enrolamento
Dd	12,1	mm	Maior diâmetro do mandril
Dh	20,1	mm	Diâmetro mais pequeno de manga
L0	27,5	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	622,939	N	Força máxima com carga estática
Ln	19,14	mm	Comprimento mais pequeno com carga estática
sn	8,36	mm	Maior deslocamento da mola com carga estática
Fndyn	565,563	N	Força máxima com carga dinâmica
Lndyn	19,91	mm	Comprimento mais pequeno com carga dinâmica
shdyn	2,83	mm	Maior deslocamento da mola com carga dinâmica
S	6,943	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	74,514	N/mm	Flecha da mola
Gew	17,5753	g	Peso do artigo
Fntol	53,7	N	(+/-) tolerância para força máxima estática
Fndtol	52,84	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,6	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	L	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-309 Aço mola Ø 3,2 x 16 x 27,5 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-309 Aço mola Ø 3,2 x 16 x 27,5 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-309 Aço mola Ø 3,2 x 16 x 27,5 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-309 Aço mola Ø 3,2 x 16 x 27,5 mm

cálculo do caminho de força Mola de compressão D-309

Formulário de consulta Mola de compressão D-309 Aço mola Ø 3,2 x 16 x 27,5 mm

Formulário de consulta Mola de compressão D-309

Molas de compressão semelhantes para Mola de compressão D-309 Aço mola Ø 3,2 x 16 x 27,5 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-309	EN 10270-1	3,2	19,2	27,5	622,939	19,14	8,36	3,5	74,514	100,0 \| 100,0 \| 100,0 \| 100,0
VD-309	1.4310	3,2	19,2	27,5	535,04	19,14	8,36	3,5	64	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-273B	22,5	27	14,212	EN 10270-1	163,941	15,47	11,54	51,9 \| 87,2 \| 49,4 \| 19,1
D-263VA	20	27,8	14,689	EN 10270-1	200,209	14,17	13,63	51,8 \| 88,9 \| 46,7 \| 19,7
D-279A	18,5	32	21,59	EN 10270-1	300,833	18,07	13,93	56,6 \| 86,8 \| 54,2 \| 29,0
D-279	18,5	27,5	27,759	EN 10270-1	342,471	15,16	12,34	63,4 \| 91,5 \| 61,4 \| 37,2
D-288P	20	27,2	35,16	EN 10270-1	360,926	16,93	10,27	70,3 \| 94,1 \| 69,7 \| 47,2
D-284A	15	27	37,045	EN 10270-1	235,586	20,64	6,36	63,8 \| 84,8 \| 56,9 \| 49,7
D-288Z-30	21,5	30	37,237	EN 10270-1	441,293	18,15	11,85	70,7 \| 91,6 \| 70,7 \| 50,0
D-303B	23,2	28	38,151	EN 10270-1	329,007	19,38	8,62	73,3 \| 93,7 \| 74,9 \| 51,2
D-283A-15	15,5	28	40,252	EN 10270-1	409,308	17,83	10,17	71,2 \| 85,7 \| 74,0 \| 54,0
D-288Z-50	21	28,5	40,427	EN 10270-1	419,749	18,12	10,38	74,0 \| 93,9 \| 74,0 \| 54,3
D-288X-03	19,4	32	42,774	EN 10270-1	538,948	19,4	12,6	75,2 \| 91,8 \| 76,4 \| 57,4
D-288S-04	18,9	27,5	42,87	EN 10270-1	455,709	16,87	10,63	76,2 \| 95,3 \| 75,9 \| 57,5
D-288X-02	19,4	25	58,328	EN 10270-1	539,532	15,75	9,25	86,8 \| 93,5 \| 88,5 \| 78,3
D-313A-03	19,5	32	66,864	EN 10270-1	632,898	22,53	9,47	92,3 \| 93,8 \| 93,4 \| 89,7
D-309	19,2	27,5	74,514	EN 10270-1	622,939	19,14	8,36	100,0 \| 100,0 \| 100,0 \| 100,0
D-313A-02	19,5	25	81,191	EN 10270-1	428,486	19,72	5,28	84,4 \| 95,4 \| 66,0 \| 91,8
D-313O	18	26	163,728	EN 10270-1	759,303	21,36	4,64	68,9 \| 92,4 \| 68,8 \| 45,5
D-339B	20	28,8	181,92	EN 10270-1	921,241	23,74	5,06	65,2 \| 90,5 \| 64,1 \| 40,9
D-339V-04	19	31	391,512	EN 10270-1	1734,4	26,57	4,43	49,9 \| 86,3 \| 44,5 \| 19,0

Número de molas metálicas semelhantes: 18

Número de tarifa alfandegária: 73202081; Mola de compressão D-309

País de origem: DE, German; Mola de compressão D-309
