Mola de compressão D-279A Aço mola Ø 2,5 x 16 x 32 mm

Descontos por quantidade - Mola de compressão D-279A

Quantidade Preço individual [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Mola de compressão Comprar

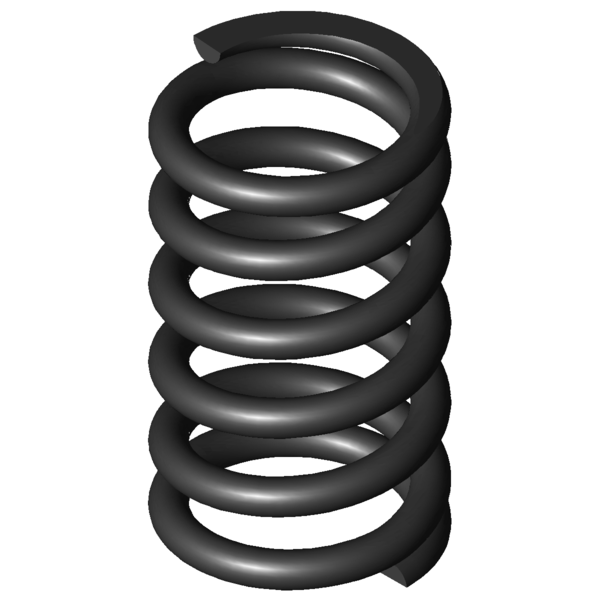

Imagem do Produto Mola de compressão D-279A
Imagem do Produto Mola de compressão D-279A
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-279A

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 2,5 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 16 mm Diâmetro médio de enrolamento
De 18,5 mm Diâmetro externo de enrolamento
Dd 12,9 mm Maior diâmetro do mandril
Dh 19,3 mm Diâmetro mais pequeno de manga
L0 32 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 300,833 N Força máxima com carga estática
Ln 18,07 mm Comprimento mais pequeno com carga estática
sn 13,93 mm Maior deslocamento da mola com carga estática
Fndyn 281,103 N Força máxima com carga dinâmica
Lndyn 18,98 mm Comprimento mais pequeno com carga dinâmica
shdyn 5,27 mm Maior deslocamento da mola com carga dinâmica
S 6,556 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 4,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 21,59 N/mm Flecha da mola
Gew 12,6775 g Peso do artigo
Fntol 20,76 N (+/-) tolerância para força máxima estática
Fndtol 20,47 N (+/-) tolerância para força máxima dinâmica
Detol 0,3 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 0,75 mm (+/-) tolerância para comprimento não tensionado da mola
PG G - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-279A Aço mola Ø 2,5 x 16 x 32 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-279A Aço mola Ø 2,5 x 16 x 32 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-279A Aço mola Ø 2,5 x 16 x 32 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-279A Aço mola Ø 2,5 x 16 x 32 mm

cálculo do caminho de força Mola de compressão D-279A

Formulário de consulta Mola de compressão D-279A Aço mola Ø 2,5 x 16 x 32 mm

Formulário de consulta Mola de compressão D-279A

Molas de compressão semelhantes para Mola de compressão D-279A Aço mola Ø 2,5 x 16 x 32 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-279A EN 10270-1 2,5 18,5 32 300,833 18,07 13,93 4,5 21,59 100,0 | 100,0 | 100,0 | 100,0
VD-279A 1.4310 2,5 18,5 32 258,384 18,07 13,93 4,5 18,544 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-145DG 21 31,4 0,232 EN 10270-1 4,642 11,35 20,05 37,3 | 75,4 | 35,5 | 1,1
D-180Y-01 19 32 1,271 EN 10270-1 29,689 8,64 23,36 41,0 | 82,5 | 34,8 | 5,9
D-180M-10 17 31,5 1,53 EN 10270-1 35,788 8,11 23,39 40,8 | 79,4 | 35,7 | 7,1
D-206D-01 17,4 34,3 2,73 EN 10270-1 68,658 9,15 25,15 44,3 | 81,1 | 39,1 | 12,6
D-207JV 18,5 25,6 2,999 EN 10270-1 47,429 9,79 15,81 48,6 | 80,0 | 51,9 | 13,9
D-212B 19,8 29 3,164 EN 10270-1 58,706 10,45 18,55 48,2 | 82,7 | 47,3 | 14,7
D-213 17,6 34 4,657 EN 10270-1 104,087 11,65 22,35 51,5 | 84,4 | 48,5 | 21,6
D-232K 20 34,1 5,068 EN 10270-1 114,567 11,5 22,6 53,1 | 86,1 | 49,9 | 23,5
D-217B 17 28,7 5,223 EN 10270-1 96,948 10,14 18,56 53,2 | 81,9 | 53,6 | 24,2
D-232N-04 18 28 6,708 EN 10270-1 108,331 11,85 16,15 59,3 | 85,6 | 61,1 | 31,1
D-248 18 30 11,37 EN 10270-1 195,564 12,8 17,2 72,0 | 90,3 | 73,0 | 52,6
D-252A-03 14,8 32 14,132 EN 10270-1 215,144 16,78 15,22 77,9 | 86,7 | 81,5 | 65,5
D-278C 19,5 35 14,727 EN 10270-1 205,021 21,08 13,92 82,6 | 95,4 | 84,0 | 68,2
D-279A 18,5 32 21,59 EN 10270-1 300,833 18,07 13,93 100,0 | 100,0 | 100,0 | 100,0
D-263V-11 15,2 32 24,795 EN 10270-1 232,441 22,63 9,37 84,0 | 92,7 | 72,3 | 87,1
D-279 18,5 27,5 27,759 EN 10270-1 342,471 15,16 12,34 87,1 | 95,3 | 88,2 | 77,8
D-285 15 32 37,045 EN 10270-1 420,813 20,64 11,36 76,2 | 93,7 | 76,5 | 58,3
D-288T 17 33 39,762 EN 10270-1 392,291 23,13 9,87 73,6 | 92,7 | 73,8 | 54,3
D-288X-03 19,4 32 42,774 EN 10270-1 538,948 19,4 12,6 72,5 | 93,9 | 73,1 | 50,5
D-288S-04 18,9 27,5 42,87 EN 10270-1 455,709 16,87 10,63 70,9 | 91,0 | 71,2 | 50,4
D-288Z-61 17 34,3 54,677 EN 10270-1 525,502 24,69 9,61 64,0 | 89,5 | 63,1 | 39,5
D-288T-03 15 32 57,474 EN 10270-1 427,695 24,56 7,44 63,2 | 90,1 | 61,9 | 37,6
D-313A-03 19,5 32 66,864 EN 10270-1 632,898 22,53 9,47 60,1 | 90,2 | 57,8 | 32,3
D-313AB 17 32 73,904 EN 10270-1 424,875 26,25 5,75 58,4 | 90,0 | 56,0 | 29,2
D-309 19,2 27,5 74,514 EN 10270-1 622,939 19,14 8,36 56,6 | 86,8 | 54,2 | 29,0
D-288Z-03 15,5 32 93,992 EN 10270-1 705,587 24,49 7,51 53,1 | 88,1 | 48,3 | 23,0
D-313P 18 36,8 104,19 EN 10270-1 765,257 29,46 7,34 50,4 | 84,6 | 46,0 | 20,7
D-339E-01 19 35 171,72 EN 10270-1 1171,185 28,18 6,82 44,6 | 83,8 | 37,3 | 12,6
D-339B 20 28,8 181,92 EN 10270-1 921,241 23,74 5,06 42,7 | 81,7 | 34,5 | 11,9
Número de molas metálicas semelhantes: 28

Número de tarifa alfandegária: 73202081; Mola de compressão D-279A

País de origem: DE, German; Mola de compressão D-279A
