Mola de compressão D-278C Aço mola Ø 2,5 x 17 x 35 mm

Descontos por quantidade - Mola de compressão D-278C

Quantidade Preço individual [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Mola de compressão Comprar

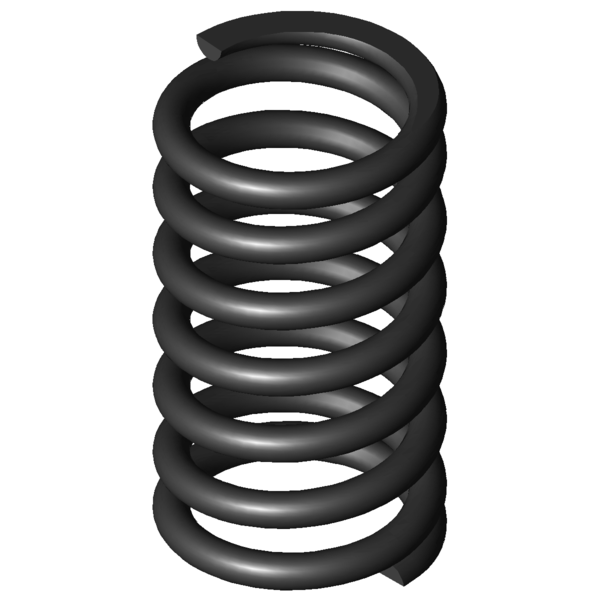

Imagem do Produto Mola de compressão D-278C
Imagem do Produto Mola de compressão D-278C
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-278C

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 2,5 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 17 mm Diâmetro médio de enrolamento
De 19,5 mm Diâmetro externo de enrolamento
Dd 13,8 mm Maior diâmetro do mandril
Dh 20,3 mm Diâmetro mais pequeno de manga
L0 35 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 205,021 N Força máxima com carga estática
Ln 21,08 mm Comprimento mais pequeno com carga estática
sn 13,92 mm Maior deslocamento da mola com carga estática
Fndyn 187,771 N Força máxima com carga dinâmica
Lndyn 22,25 mm Comprimento mais pequeno com carga dinâmica
shdyn 9,6 mm Maior deslocamento da mola com carga dinâmica
S 5,909 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 5,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 14,727 N/mm Flecha da mola
Gew 15,5421 g Peso do artigo
Fntol 16,84 N (+/-) tolerância para força máxima estática
Fndtol 16,58 N (+/-) tolerância para força máxima dinâmica
Detol 0,35 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 0,93 mm (+/-) tolerância para comprimento não tensionado da mola
PG G - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-278C Aço mola Ø 2,5 x 17 x 35 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-278C Aço mola Ø 2,5 x 17 x 35 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-278C Aço mola Ø 2,5 x 17 x 35 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-278C Aço mola Ø 2,5 x 17 x 35 mm

cálculo do caminho de força Mola de compressão D-278C

Formulário de consulta Mola de compressão D-278C Aço mola Ø 2,5 x 17 x 35 mm

Formulário de consulta Mola de compressão D-278C

Molas de compressão semelhantes para Mola de compressão D-278C Aço mola Ø 2,5 x 17 x 35 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-278C EN 10270-1 2,5 19,5 35 205,021 21,08 13,92 5,5 14,727 100,0 | 100,0 | 100,0 | 100,0
VD-278C 1.4310 2,5 19,5 35 176,092 21,08 13,92 5,5 12,649 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-180Y-01 19 32 1,271 EN 10270-1 29,689 8,64 23,36 41,8 | 79,6 | 37,0 | 8,6
D-206D-12 20,4 40 1,63 EN 10270-1 49,657 9,54 30,46 41,9 | 79,7 | 35,0 | 11,1
D-207JQ 22 33,3 1,71 EN 10270-1 39,432 10,25 23,05 44,2 | 81,3 | 39,8 | 11,6
D-207JW 18,5 38,6 1,909 EN 10270-1 47,593 13,66 24,94 44,8 | 81,8 | 39,5 | 13,0
D-207J-20 16 35 2,115 EN 10270-1 36,199 17,88 17,12 48,2 | 80,7 | 49,5 | 14,4
D-207J-70 20 38 2,327 EN 10270-1 65,234 9,97 28,03 46,6 | 83,2 | 40,7 | 15,8
D-206D-01 17,4 34,3 2,73 EN 10270-1 68,658 9,15 25,15 48,0 | 81,1 | 44,4 | 18,5
D-207J-02 16,5 35 2,778 EN 10270-1 60,257 13,31 21,69 49,1 | 81,5 | 46,8 | 18,9
D-233E-10 20 40 3,144 EN 10270-1 80,003 14,55 25,45 51,1 | 85,0 | 46,9 | 21,3
D-212B 19,8 29 3,164 EN 10270-1 58,706 10,45 18,55 51,7 | 81,8 | 51,8 | 21,5
D-213 17,6 34 4,657 EN 10270-1 104,087 11,65 22,35 57,3 | 83,8 | 56,5 | 31,6
D-232K 20 34,1 5,068 EN 10270-1 114,567 11,5 22,6 60,7 | 89,0 | 58,7 | 34,4
D-239B 22 36,7 5,821 EN 10270-1 139,423 12,75 23,95 63,5 | 88,0 | 63,1 | 39,5
D-274 22,5 36 14,212 EN 10270-1 291,853 15,47 20,54 86,7 | 94,6 | 69,0 | 96,5
D-278C 19,5 35 14,727 EN 10270-1 205,021 21,08 13,92 100,0 | 100,0 | 100,0 | 100,0
D-279A 18,5 32 21,59 EN 10270-1 300,833 18,07 13,93 82,6 | 95,4 | 84,0 | 68,2
D-288Q 20 39,5 22,374 EN 10270-1 359,967 23,41 16,09 76,5 | 91,8 | 71,7 | 65,8
D-288Z-56 20 39,5 27,993 EN 10270-1 359,238 26,67 12,83 72,3 | 89,8 | 74,6 | 52,6
D-288ZB 19,5 40 30,616 EN 10270-1 409,743 26,62 13,38 70,5 | 90,3 | 73,1 | 48,1
D-288X-04 19,4 38 35,645 EN 10270-1 541,8 22,8 15,2 66,2 | 92,6 | 64,7 | 41,3
D-288T 17 33 39,762 EN 10270-1 392,291 23,13 9,87 82,6 | 95,1 | 83,6 | 69,1
D-288X-03 19,4 32 42,774 EN 10270-1 538,948 19,4 12,6 63,7 | 92,4 | 64,3 | 34,4
D-310 19,2 40 47,418 EN 10270-1 643,939 26,42 13,58 61,3 | 88,0 | 64,7 | 31,1
D-313A-04 19,5 38 51,667 EN 10270-1 556,917 27,22 10,78 58,3 | 89,3 | 57,1 | 28,5
D-288Z-61 17 34,3 54,677 EN 10270-1 525,502 24,69 9,61 56,8 | 89,5 | 54,0 | 26,9
D-313A-03 19,5 32 66,864 EN 10270-1 632,898 22,53 9,47 53,8 | 89,1 | 50,2 | 22,0
D-313P 18 36,8 104,19 EN 10270-1 765,257 29,46 7,34 46,5 | 85,6 | 39,8 | 14,1
D-339C 20 40,6 115,767 EN 10270-1 911,318 32,73 7,87 44,8 | 82,1 | 39,5 | 12,7
D-339E-01 19 35 171,72 EN 10270-1 1171,185 28,18 6,82 42,8 | 86,6 | 33,2 | 8,6
D-339V-04 19 31 391,512 EN 10270-1 1734,4 26,57 4,43 35,4 | 80,5 | 21,8 | 3,8
Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202081; Mola de compressão D-278C

País de origem: DE, German; Mola de compressão D-278C
