Mola de compressão D-313A-04 Aço mola Ø 3,3 x 16,2 x 38 mm

Descontos por quantidade - Mola de compressão D-313A-04

Quantidade	Preço individual [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Mola de compressão Comprar

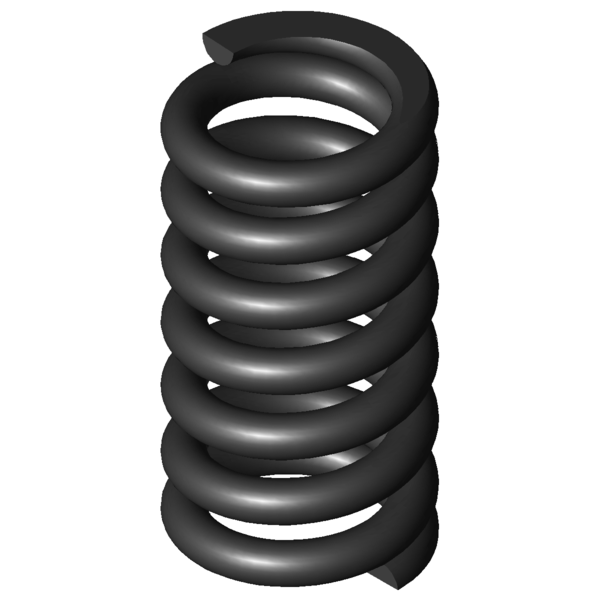

Imagem do Produto Mola de compressão D-313A-04

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313A-04

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,3	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	16,2	mm	Diâmetro médio de enrolamento
De	19,5	mm	Diâmetro externo de enrolamento
Dd	12,1	mm	Maior diâmetro do mandril
Dh	20,3	mm	Diâmetro mais pequeno de manga
L0	38	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	556,917	N	Força máxima com carga estática
Ln	27,22	mm	Comprimento mais pequeno com carga estática
sn	10,78	mm	Maior deslocamento da mola com carga estática
Fndyn	492,906	N	Força máxima com carga dinâmica
Lndyn	28,46	mm	Comprimento mais pequeno com carga dinâmica
shdyn	5,14	mm	Maior deslocamento da mola com carga dinâmica
S	6,309	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	5,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	51,667	N/mm	Flecha da mola
Gew	25,8062	g	Peso do artigo
Fntol	51,06	N	(+/-) tolerância para força máxima estática
Fndtol	50,1	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,83	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	M	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313A-04 Aço mola Ø 3,3 x 16,2 x 38 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313A-04 Aço mola Ø 3,3 x 16,2 x 38 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313A-04 Aço mola Ø 3,3 x 16,2 x 38 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313A-04 Aço mola Ø 3,3 x 16,2 x 38 mm

cálculo do caminho de força Mola de compressão D-313A-04

Formulário de consulta Mola de compressão D-313A-04 Aço mola Ø 3,3 x 16,2 x 38 mm

Formulário de consulta Mola de compressão D-313A-04

Molas de compressão semelhantes para Mola de compressão D-313A-04 Aço mola Ø 3,3 x 16,2 x 38 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313A-04	EN 10270-1	3,3	19,5	38	556,917	27,22	10,78	5,5	51,667	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313A-04	1.4310	3,3	19,5	38	478,333	27,22	10,78	5,5	44,377	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-232K	20	34,1	5,068	EN 10270-1	114,567	11,5	22,6	41,5 \| 80,6 \| 34,1 \| 9,8
D-239B	22	36,7	5,821	EN 10270-1	139,423	12,75	23,95	42,7 \| 81,9 \| 35,0 \| 11,3
D-263VB	20	41,1	9,348	EN 10270-1	200,609	19,64	21,46	49,3 \| 86,6 \| 43,1 \| 18,1
D-278C	19,5	35	14,727	EN 10270-1	205,021	21,08	13,92	58,3 \| 89,3 \| 57,1 \| 28,5
D-280	18,5	41	17,665	EN 10270-1	353,826	20,97	20,03	71,9 \| 89,7 \| 73,8 \| 52,2
D-288Q	20	39,5	22,374	EN 10270-1	359,967	23,41	16,09	67,3 \| 92,9 \| 65,8 \| 43,3
D-288Z-51	21	41,4	25,726	EN 10270-1	420,852	25,04	16,36	70,8 \| 91,9 \| 70,7 \| 49,8
D-288X-05	19,4	44	26,734	EN 10270-1	486,954	25,78	18,22	82,3 \| 94,9 \| 73,1 \| 79,0
D-288Z-56	20	39,5	27,993	EN 10270-1	359,238	26,67	12,83	74,4 \| 94,9 \| 74,3 \| 54,2
D-288ZB	19,5	40	30,616	EN 10270-1	409,743	26,62	13,38	77,2 \| 95,3 \| 77,1 \| 59,3
D-288X-04	19,4	38	35,645	EN 10270-1	541,8	22,8	15,2	83,0 \| 95,8 \| 84,1 \| 69,0
D-313A-05	19,5	44	42,099	EN 10270-1	509,076	31,91	12,09	87,0 \| 92,8 \| 87,7 \| 80,3
D-288X-03	19,4	32	42,774	EN 10270-1	538,948	19,4	12,6	88,2 \| 90,5 \| 91,2 \| 82,8
D-310	19,2	40	47,418	EN 10270-1	643,939	26,42	13,58	90,5 \| 96,8 \| 82,9 \| 91,8
D-313A-04	19,5	38	51,667	EN 10270-1	556,917	27,22	10,78	100,0 \| 100,0 \| 100,0 \| 100,0
D-313A-03	19,5	32	66,864	EN 10270-1	632,898	22,53	9,47	86,7 \| 94,7 \| 87,9 \| 77,3
D-339A-02	21	40	96,516	EN 10270-1	695,293	32,8	7,2	72,4 \| 90,1 \| 73,4 \| 53,5
D-313P	18	36,8	104,19	EN 10270-1	765,257	29,46	7,34	71,2 \| 93,6 \| 70,4 \| 49,6
D-339C	20	40,6	115,767	EN 10270-1	911,318	32,73	7,87	67,6 \| 91,2 \| 67,1 \| 44,6
D-339E-01	19	35	171,72	EN 10270-1	1171,185	28,18	6,82	58,7 \| 90,7 \| 55,4 \| 30,1

Número de molas metálicas semelhantes: 19

Número de tarifa alfandegária: 73202081; Mola de compressão D-313A-04

País de origem: DE, German; Mola de compressão D-313A-04
