Mola de compressão D-263VB Aço mola Ø 2,3 x 17,7 x 41,1 mm

Descontos por quantidade - Mola de compressão D-263VB

Quantidade Preço individual [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Mola de compressão Comprar

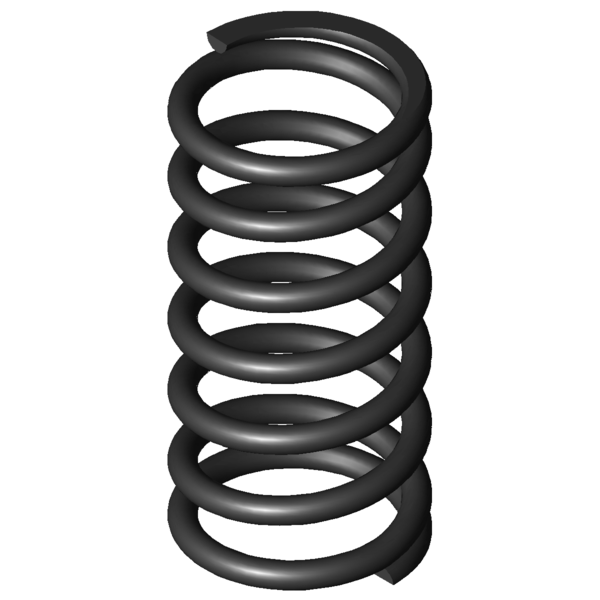

Imagem do Produto Mola de compressão D-263VB
Imagem do Produto Mola de compressão D-263VB
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263VB

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 2,3 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 17,7 mm Diâmetro médio de enrolamento
De 20 mm Diâmetro externo de enrolamento
Dd 14,7 mm Maior diâmetro do mandril
Dh 20,9 mm Diâmetro mais pequeno de manga
L0 41,1 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 200,609 N Força máxima com carga estática
Ln 19,64 mm Comprimento mais pequeno com carga estática
sn 21,46 mm Maior deslocamento da mola com carga estática
Fndyn 189,381 N Força máxima com carga dinâmica
Lndyn 20,84 mm Comprimento mais pequeno com carga dinâmica
shdyn 9,95 mm Maior deslocamento da mola com carga dinâmica
S 7,055 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 5,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 9,348 N/mm Flecha da mola
Gew 13,6965 g Peso do artigo
Fntol 12,72 N (+/-) tolerância para força máxima estática
Fndtol 12,55 N (+/-) tolerância para força máxima dinâmica
Detol 0,35 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 1,04 mm (+/-) tolerância para comprimento não tensionado da mola
PG H - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263VB Aço mola Ø 2,3 x 17,7 x 41,1 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263VB Aço mola Ø 2,3 x 17,7 x 41,1 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263VB Aço mola Ø 2,3 x 17,7 x 41,1 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263VB Aço mola Ø 2,3 x 17,7 x 41,1 mm

cálculo do caminho de força Mola de compressão D-263VB

Formulário de consulta Mola de compressão D-263VB Aço mola Ø 2,3 x 17,7 x 41,1 mm

Formulário de consulta Mola de compressão D-263VB

Molas de compressão semelhantes para Mola de compressão D-263VB Aço mola Ø 2,3 x 17,7 x 41,1 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-263VB EN 10270-1 2,3 20 41,1 200,609 19,64 21,46 5,5 9,348 100,0 | 100,0 | 100,0 | 100,0
VD-263VB 1.4310 2,3 20 41,1 172,303 19,64 21,46 5,5 8,029 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-145D-01 18,5 42 0,543 EN 10270-1 18,76 7,46 34,54 39,8 | 77,9 | 35,7 | 5,8
D-206D-12 20,4 40 1,63 EN 10270-1 49,657 9,54 30,46 50,2 | 85,4 | 47,6 | 17,4
D-181 17,25 40,5 1,735 EN 10270-1 51,701 10,7 29,8 49,1 | 79,7 | 48,9 | 18,6
D-207JW 18,5 38,6 1,909 EN 10270-1 47,593 13,66 24,94 53,1 | 83,9 | 54,9 | 20,4
D-212C 19,8 44 2,014 EN 10270-1 59,224 14,59 29,41 53,4 | 87,3 | 51,2 | 21,5
D-207J-70 20 38 2,327 EN 10270-1 65,234 9,97 28,03 55,1 | 85,9 | 54,5 | 24,9
D-233E-10 20 40 3,144 EN 10270-1 80,003 14,55 25,45 62,3 | 91,1 | 62,1 | 33,6
D-232O 18 45 4,192 EN 10270-1 118,258 16,79 28,21 66,3 | 86,5 | 67,5 | 44,8
D-245 21 45 4,321 EN 10270-1 118,437 17,59 27,41 68,7 | 91,2 | 68,7 | 46,2
D-247D-05 20 43,5 4,658 EN 10270-1 115,719 18,66 24,84 71,9 | 93,8 | 72,0 | 49,8
D-247B 20,5 41 4,681 EN 10270-1 109,941 17,51 23,49 72,6 | 94,8 | 73,1 | 50,1
D-232K 20 34,1 5,068 EN 10270-1 114,567 11,5 22,6 72,4 | 87,1 | 76,0 | 54,2
D-240 22 41 5,821 EN 10270-1 156,014 14,2 26,8 77,9 | 92,5 | 78,9 | 62,3
D-274A 22,5 40 9,044 EN 10270-1 167,817 21,45 18,56 91,5 | 92,7 | 85,1 | 96,7
D-263VB 20 41,1 9,348 EN 10270-1 200,609 19,64 21,46 100,0 | 100,0 | 100,0 | 100,0
D-278C 19,5 35 14,727 EN 10270-1 205,021 21,08 13,92 78,8 | 91,6 | 81,4 | 63,5
D-280 18,5 41 17,665 EN 10270-1 353,826 20,97 20,03 74,2 | 94,8 | 75,0 | 52,9
D-288Q 20 39,5 22,374 EN 10270-1 359,967 23,41 16,09 66,6 | 92,7 | 65,4 | 41,8
D-288ZA 21,5 45 23,696 EN 10270-1 471,759 25,09 19,91 64,7 | 87,0 | 67,7 | 39,5
D-304A 23,2 42 24,278 EN 10270-1 369,24 26,79 15,21 62,1 | 85,3 | 62,6 | 38,5
D-288Z-51 21 41,4 25,726 EN 10270-1 420,852 25,04 16,36 62,9 | 90,4 | 62,0 | 36,3
D-288X-05 19,4 44 26,734 EN 10270-1 486,954 25,78 18,22 62,6 | 89,9 | 63,0 | 35,0
D-288Z-56 20 39,5 27,993 EN 10270-1 359,238 26,67 12,83 60,7 | 90,9 | 57,8 | 33,4
D-288ZB 19,5 40 30,616 EN 10270-1 409,743 26,62 13,38 58,9 | 90,5 | 55,7 | 30,5
D-288X-04 19,4 38 35,645 EN 10270-1 541,8 22,8 15,2 56,6 | 89,6 | 53,9 | 26,2
D-313A-05 19,5 44 42,099 EN 10270-1 509,076 31,91 12,09 52,3 | 86,9 | 47,9 | 22,2
D-310 19,2 40 47,418 EN 10270-1 643,939 26,42 13,58 51,8 | 88,4 | 47,2 | 19,7
D-313A-04 19,5 38 51,667 EN 10270-1 556,917 27,22 10,78 49,3 | 86,6 | 43,1 | 18,1
D-339A-02 21 40 96,516 EN 10270-1 695,293 32,8 7,2 41,4 | 83,4 | 31,2 | 9,7
D-339C 20 40,6 115,767 EN 10270-1 911,318 32,73 7,87 40,9 | 85,4 | 29,3 | 8,1
Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202081; Mola de compressão D-263VB

País de origem: DE, German; Mola de compressão D-263VB
