Mola de compressão D-288ZB Aço mola Ø 3 x 16,5 x 40 mm

Descontos por quantidade - Mola de compressão D-288ZB

Quantidade	Preço individual [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Mola de compressão Comprar

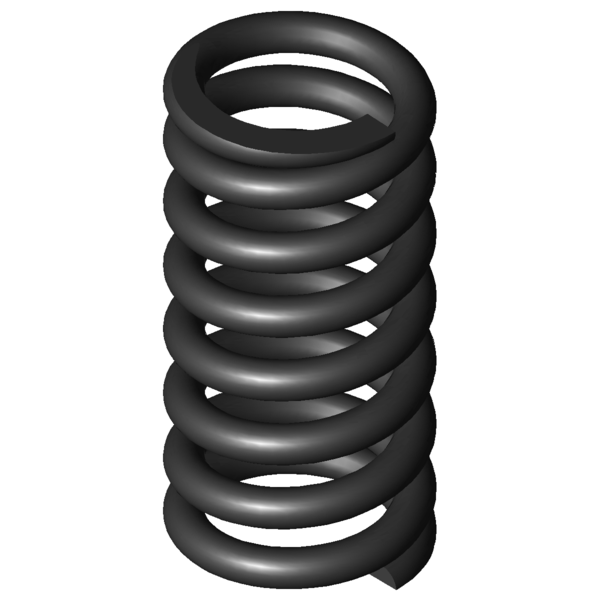

Imagem do Produto Mola de compressão D-288ZB

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288ZB

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	16,5	mm	Diâmetro médio de enrolamento
De	19,5	mm	Diâmetro externo de enrolamento
Dd	12,7	mm	Maior diâmetro do mandril
Dh	20,4	mm	Diâmetro mais pequeno de manga
L0	40	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	409,743	N	Força máxima com carga estática
Ln	26,62	mm	Comprimento mais pequeno com carga estática
sn	13,38	mm	Maior deslocamento da mola com carga estática
Fndyn	369,536	N	Força máxima com carga dinâmica
Lndyn	27,93	mm	Comprimento mais pequeno com carga dinâmica
shdyn	6,94	mm	Maior deslocamento da mola com carga dinâmica
S	6,167	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	6	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	30,616	N/mm	Flecha da mola
Gew	23,1706	g	Peso do artigo
Fntol	34,75	N	(+/-) tolerância para força máxima estática
Fndtol	34,15	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,91	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	J	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288ZB Aço mola Ø 3 x 16,5 x 40 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288ZB Aço mola Ø 3 x 16,5 x 40 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288ZB Aço mola Ø 3 x 16,5 x 40 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288ZB Aço mola Ø 3 x 16,5 x 40 mm

cálculo do caminho de força Mola de compressão D-288ZB

Formulário de consulta Mola de compressão D-288ZB Aço mola Ø 3 x 16,5 x 40 mm

Formulário de consulta Mola de compressão D-288ZB

Molas de compressão semelhantes para Mola de compressão D-288ZB Aço mola Ø 3 x 16,5 x 40 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-288ZB	EN 10270-1	3	19,5	40	409,743	26,62	13,38	6	30,616	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288ZB	1.4310	3	19,5	40	351,926	26,62	13,38	6	26,296	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-232O	18	45	4,192	EN 10270-1	118,258	16,79	28,21	44,1 \| 80,4 \| 38,1 \| 13,7
D-247D-05	20	43,5	4,658	EN 10270-1	115,719	18,66	24,84	47,2 \| 85,4 \| 41,1 \| 15,2
D-247B	20,5	41	4,681	EN 10270-1	109,941	17,51	23,49	47,9 \| 86,4 \| 41,9 \| 15,3
D-232K	20	34,1	5,068	EN 10270-1	114,567	11,5	22,6	47,0 \| 80,9 \| 43,6 \| 16,6
D-232P	16	40	5,746	EN 10270-1	128,932	17,56	22,44	48,3 \| 80,7 \| 45,5 \| 18,8
D-240	22	41	5,821	EN 10270-1	156,014	14,2	26,8	49,1 \| 84,3 \| 44,0 \| 19,0
D-274A	22,5	40	9,044	EN 10270-1	167,817	21,45	18,56	58,7 \| 90,0 \| 56,5 \| 29,5
D-263VB	20	41,1	9,348	EN 10270-1	200,609	19,64	21,46	58,9 \| 90,5 \| 55,7 \| 30,5
D-278C	19,5	35	14,727	EN 10270-1	205,021	21,08	13,92	70,5 \| 90,3 \| 73,1 \| 48,1
D-280	18,5	41	17,665	EN 10270-1	353,826	20,97	20,03	75,4 \| 91,9 \| 76,6 \| 57,7
D-288Q	20	39,5	22,374	EN 10270-1	359,967	23,41	16,09	85,0 \| 96,5 \| 85,5 \| 73,1
D-288Z-51	21	41,4	25,726	EN 10270-1	420,852	25,04	16,36	90,0 \| 96,5 \| 89,6 \| 84,0
D-288X-05	19,4	44	26,734	EN 10270-1	486,954	25,78	18,22	87,3 \| 95,7 \| 78,8 \| 87,3
D-288Z-56	20	39,5	27,993	EN 10270-1	359,238	26,67	12,83	94,0 \| 98,8 \| 91,8 \| 91,4
D-288ZB	19,5	40	30,616	EN 10270-1	409,743	26,62	13,38	100,0 \| 100,0 \| 100,0 \| 100,0
D-288X-04	19,4	38	35,645	EN 10270-1	541,8	22,8	15,2	88,3 \| 97,1 \| 81,8 \| 85,9
D-313A-05	19,5	44	42,099	EN 10270-1	509,076	31,91	12,09	84,0 \| 93,9 \| 85,4 \| 72,7
D-310	19,2	40	47,418	EN 10270-1	643,939	26,42	13,58	81,0 \| 97,4 \| 81,1 \| 64,6
D-313A-04	19,5	38	51,667	EN 10270-1	556,917	27,22	10,78	77,2 \| 95,3 \| 77,1 \| 59,3
D-313A-03	19,5	32	66,864	EN 10270-1	632,898	22,53	9,47	68,1 \| 89,6 \| 68,6 \| 46,2
D-339A-02	21	40	96,516	EN 10270-1	695,293	32,8	7,2	59,1 \| 89,3 \| 56,4 \| 31,7
D-313P	18	36,8	104,19	EN 10270-1	765,257	29,46	7,34	57,6 \| 89,2 \| 54,2 \| 29,4
D-339C	20	40,6	115,767	EN 10270-1	911,318	32,73	7,87	56,2 \| 90,3 \| 51,9 \| 26,4
D-339E-01	19	35	171,72	EN 10270-1	1171,185	28,18	6,82	49,2 \| 86,6 \| 43,0 \| 17,8

Número de molas metálicas semelhantes: 23

Número de tarifa alfandegária: 73202081; Mola de compressão D-288ZB

País de origem: DE, German; Mola de compressão D-288ZB
