Mola de compressão D-288T Aço mola Ø 2,8 x 14,2 x 33 mm

Descontos por quantidade - Mola de compressão D-288T

Quantidade	Preço individual [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Mola de compressão Comprar

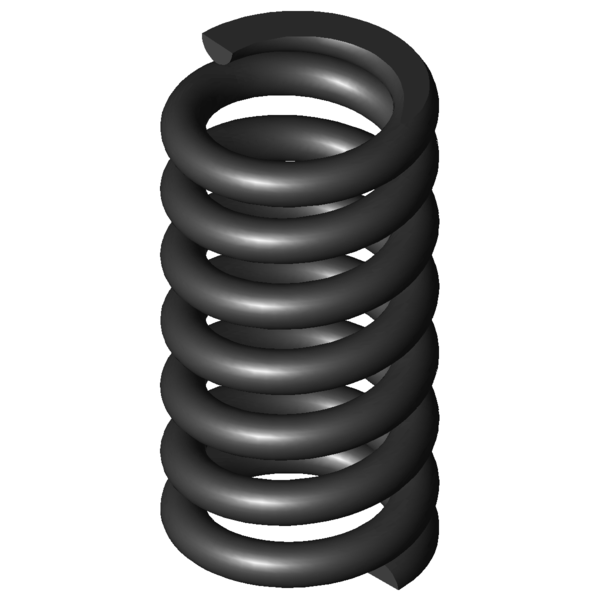

Imagem do Produto Mola de compressão D-288T

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288T

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,8	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	14,2	mm	Diâmetro médio de enrolamento
De	17	mm	Diâmetro externo de enrolamento
Dd	10,8	mm	Maior diâmetro do mandril
Dh	18	mm	Diâmetro mais pequeno de manga
L0	33	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	392,291	N	Força máxima com carga estática
Ln	23,13	mm	Comprimento mais pequeno com carga estática
sn	9,87	mm	Maior deslocamento da mola com carga estática
Fndyn	349,909	N	Força máxima com carga dinâmica
Lndyn	24,2	mm	Comprimento mais pequeno com carga dinâmica
shdyn	4,9	mm	Maior deslocamento da mola com carga dinâmica
S	5,491	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	5,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	39,762	N/mm	Flecha da mola
Gew	16,2849	g	Peso do artigo
Fntol	36	N	(+/-) tolerância para força máxima estática
Fndtol	35,37	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,76	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	J	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288T Aço mola Ø 2,8 x 14,2 x 33 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288T Aço mola Ø 2,8 x 14,2 x 33 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288T Aço mola Ø 2,8 x 14,2 x 33 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288T Aço mola Ø 2,8 x 14,2 x 33 mm

cálculo do caminho de força Mola de compressão D-288T

Formulário de consulta Mola de compressão D-288T Aço mola Ø 2,8 x 14,2 x 33 mm

Formulário de consulta Mola de compressão D-288T

Molas de compressão semelhantes para Mola de compressão D-288T Aço mola Ø 2,8 x 14,2 x 33 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-288T	EN 10270-1	2,8	17	33	392,291	23,13	9,87	5,5	39,762	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288T	1.4310	2,8	17	33	336,937	23,13	9,87	5,5	34,152	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-213	17,6	34	4,657	EN 10270-1	104,087	11,65	22,35	43,6 \| 83,6 \| 35,3 \| 11,7
D-232K	20	34,1	5,068	EN 10270-1	114,567	11,5	22,6	43,7 \| 82,0 \| 36,4 \| 12,8
D-217B	17	28,7	5,223	EN 10270-1	96,948	10,14	18,56	44,5 \| 81,4 \| 38,9 \| 13,1
D-207J-21	15,5	29	5,37	EN 10270-1	99,615	10,45	18,55	43,5 \| 77,5 \| 39,3 \| 13,5
D-232N-04	18	28	6,708	EN 10270-1	108,331	11,85	16,15	47,5 \| 81,2 \| 44,4 \| 16,9
D-248	18	30	11,37	EN 10270-1	195,564	12,8	17,2	55,9 \| 85,6 \| 53,6 \| 28,6
D-252A-03	14,8	32	14,132	EN 10270-1	215,144	16,78	15,22	60,2 \| 85,2 \| 59,8 \| 35,6
D-278C	19,5	35	14,727	EN 10270-1	205,021	21,08	13,92	63,0 \| 90,3 \| 61,6 \| 37,1
D-254	14,5	33	15,174	EN 10270-1	246,658	16,74	16,26	61,8 \| 85,6 \| 61,8 \| 38,2
D-263V	14,65	35	18,259	EN 10270-1	203,927	23,83	11,17	67,7 \| 86,9 \| 70,2 \| 45,9
D-263O	15	30,2	20,69	EN 10270-1	245,709	18,32	11,88	70,3 \| 86,1 \| 72,9 \| 52,0
D-279A	18,5	32	21,59	EN 10270-1	300,833	18,07	13,93	73,6 \| 92,7 \| 73,8 \| 54,3
D-263V-11	15,2	32	24,795	EN 10270-1	232,441	22,63	9,37	76,7 \| 90,7 \| 77,1 \| 62,4
D-285	15	32	37,045	EN 10270-1	420,813	20,64	11,36	91,6 \| 91,5 \| 90,1 \| 93,2
D-288T	17	33	39,762	EN 10270-1	392,291	23,13	9,87	100,0 \| 100,0 \| 100,0 \| 100,0
D-288X-03	19,4	32	42,774	EN 10270-1	538,948	19,4	12,6	87,4 \| 93,7 \| 75,6 \| 92,9
D-288Z-61	17	34,3	54,677	EN 10270-1	525,502	24,69	9,61	85,1 \| 96,5 \| 86,0 \| 72,7
D-288T-03	15	32	57,474	EN 10270-1	427,695	24,56	7,44	82,6 \| 95,1 \| 83,6 \| 69,1
D-313A-03	19,5	32	66,864	EN 10270-1	632,898	22,53	9,47	76,0 \| 89,7 \| 79,0 \| 59,5
D-313AB	17	32	73,904	EN 10270-1	424,875	26,25	5,75	74,6 \| 94,8 \| 75,3 \| 53,8
D-288Z-03	15,5	32	93,992	EN 10270-1	705,587	24,49	7,51	67,0 \| 92,8 \| 65,8 \| 42,3
D-313P	18	36,8	104,19	EN 10270-1	765,257	29,46	7,34	62,7 \| 87,3 \| 62,8 \| 38,1
D-339E-01	19	35	171,72	EN 10270-1	1171,185	28,18	6,82	53,0 \| 84,6 \| 51,3 \| 23,1
D-339V-04	19	31	391,512	EN 10270-1	1734,4	26,57	4,43	41,9 \| 81,9 \| 33,8 \| 10,2

Número de molas metálicas semelhantes: 23

Número de tarifa alfandegária: 73202081; Mola de compressão D-288T

País de origem: DE, German; Mola de compressão D-288T
