Mola de compressão D-339V-04 Aço mola Ø 4,5 x 14,5 x 31 mm

Descontos por quantidade - Mola de compressão D-339V-04

Quantidade	Preço individual [EUR]
1	12,4800 EUR
2	9,9500 EUR
3	5,4200 EUR
7	3,2800 EUR
17	1,8300 EUR
37	1,5400 EUR
75	1,5100 EUR
125	1,4634 EUR
175	1,4586 EUR
250	1,4345 EUR
350	1,4116 EUR

Mola de compressão Comprar

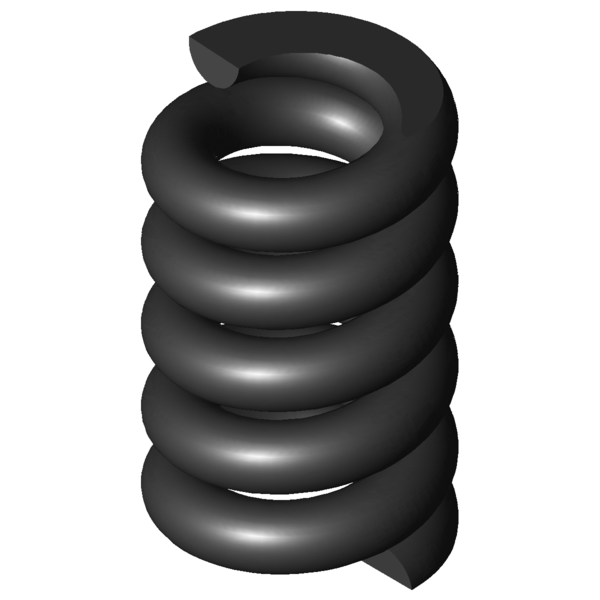

Imagem do Produto Mola de compressão D-339V-04

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339V-04

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	14,5	mm	Diâmetro médio de enrolamento
De	19	mm	Diâmetro externo de enrolamento
Dd	9,1	mm	Maior diâmetro do mandril
Dh	21	mm	Diâmetro mais pequeno de manga
L0	31	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	1734,4	N	Força máxima com carga estática
Ln	26,57	mm	Comprimento mais pequeno com carga estática
sn	4,43	mm	Maior deslocamento da mola com carga estática
Fndyn	1370,294	N	Força máxima com carga dinâmica
Lndyn	27,5	mm	Comprimento mais pequeno com carga dinâmica
shdyn	1,3	mm	Maior deslocamento da mola com carga dinâmica
S	7,657	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	391,512	N/mm	Flecha da mola
Gew	31,4975	g	Peso do artigo
Fntol	230,9	N	(+/-) tolerância para força máxima estática
Fndtol	225,4	N	(+/-) tolerância para força máxima dinâmica
Detol	0,55	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,5	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AB	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339V-04 Aço mola Ø 4,5 x 14,5 x 31 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339V-04 Aço mola Ø 4,5 x 14,5 x 31 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339V-04 Aço mola Ø 4,5 x 14,5 x 31 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339V-04 Aço mola Ø 4,5 x 14,5 x 31 mm

cálculo do caminho de força Mola de compressão D-339V-04

Formulário de consulta Mola de compressão D-339V-04 Aço mola Ø 4,5 x 14,5 x 31 mm

Formulário de consulta Mola de compressão D-339V-04

Molas de compressão semelhantes para Mola de compressão D-339V-04 Aço mola Ø 4,5 x 14,5 x 31 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-339V-04	EN 10270-1	4,5	19	31	1734,4	26,57	4,43	3,5	391,512	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339V-04	1.4310	4,5	19	31	1489,669	26,57	4,43	3,5	336,268	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-288P	20	27,2	35,16	EN 10270-1	360,926	16,93	10,27	40,9 \| 81,7 \| 32,0 \| 9,0
D-288Z-30	21,5	30	37,237	EN 10270-1	441,293	18,15	11,85	41,6 \| 83,9 \| 31,4 \| 9,5
D-288T	17	33	39,762	EN 10270-1	392,291	23,13	9,87	41,9 \| 81,9 \| 33,8 \| 10,2
D-288Z-50	21	28,5	40,427	EN 10270-1	419,749	18,12	10,38	42,3 \| 83,0 \| 33,4 \| 10,3
D-288X-03	19,4	32	42,774	EN 10270-1	538,948	19,4	12,6	43,5 \| 86,4 \| 33,1 \| 10,9
D-288S-04	18,9	27,5	42,87	EN 10270-1	455,709	16,87	10,63	42,8 \| 83,5 \| 34,0 \| 10,9
D-288Z-61	17	34,3	54,677	EN 10270-1	525,502	24,69	9,61	44,8 \| 82,2 \| 38,2 \| 14,0
D-313A-03	19,5	32	66,864	EN 10270-1	632,898	22,53	9,47	49,3 \| 89,2 \| 41,6 \| 17,1
D-313AB	17	32	73,904	EN 10270-1	424,875	26,25	5,75	51,8 \| 85,8 \| 50,8 \| 18,9
D-309	19,2	27,5	74,514	EN 10270-1	622,939	19,14	8,36	49,9 \| 86,3 \| 44,5 \| 19,0
D-313O	18	26	163,728	EN 10270-1	759,303	21,36	4,64	65,9 \| 86,2 \| 69,6 \| 41,8
D-339E-01	19	35	171,72	EN 10270-1	1171,185	28,18	6,82	67,5 \| 92,5 \| 66,2 \| 43,9
D-339B	20	28,8	181,92	EN 10270-1	921,241	23,74	5,06	69,7 \| 92,3 \| 70,3 \| 46,5
D-339S	22	31,8	222,708	EN 10270-1	1139,754	26,68	5,12	75,9 \| 94,6 \| 76,1 \| 56,9
D-339V-04	19	31	391,512	EN 10270-1	1734,4	26,57	4,43	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 14

Número de tarifa alfandegária: 73202081; Mola de compressão D-339V-04

País de origem: DE, German; Mola de compressão D-339V-04
