Mola de compressão D-283A-19 Aço mola Ø 2,5 x 13 x 224 mm

Descontos por quantidade - Mola de compressão D-283A-19

Quantidade	Preço individual [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Mola de compressão Comprar

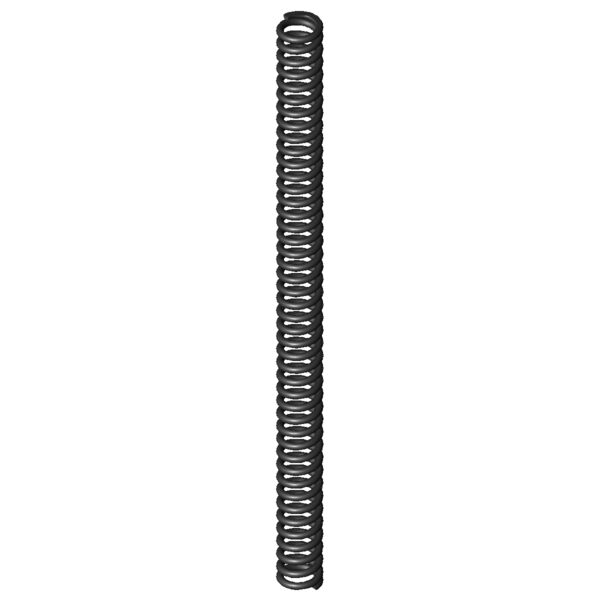

Imagem do Produto Mola de compressão D-283A-19

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-283A-19

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	13	mm	Diâmetro médio de enrolamento
De	15,5	mm	Diâmetro externo de enrolamento
Dd	9,9	mm	Maior diâmetro do mandril
Dh	16,3	mm	Diâmetro mais pequeno de manga
L0	224	mm	Comprimento não tensionado da mola
Lk	215,49	mm	Comprimento de dobra
Fn	416,885	N	Força máxima com carga estática
Ln	126,18	mm	Comprimento mais pequeno com carga estática
sn	97,82	mm	Maior deslocamento da mola com carga estática
Fndyn	343,087	N	Força máxima com carga dinâmica
Lndyn	143,5	mm	Comprimento mais pequeno com carga dinâmica
shdyn	30,02	mm	Maior deslocamento da mola com carga dinâmica
S	5,212	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	42,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	4,262	N/mm	Flecha da mola
Gew	70,5186	g	Peso do artigo
Fntol	24,53	N	(+/-) tolerância para força máxima estática
Fndtol	24,05	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	4,29	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	H	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-283A-19 Aço mola Ø 2,5 x 13 x 224 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-283A-19 Aço mola Ø 2,5 x 13 x 224 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-283A-19 Aço mola Ø 2,5 x 13 x 224 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-283A-19 Aço mola Ø 2,5 x 13 x 224 mm

cálculo do caminho de força Mola de compressão D-283A-19

Formulário de consulta Mola de compressão D-283A-19 Aço mola Ø 2,5 x 13 x 224 mm

Formulário de consulta Mola de compressão D-283A-19

Molas de compressão semelhantes para Mola de compressão D-283A-19 Aço mola Ø 2,5 x 13 x 224 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-283A-19	EN 10270-1	2,5	15,5	224	416,885	126,18	97,82	42,5	4,262	100,0 \| 100,0 \| 100,0 \| 100,0
VD-283A-19	1.4310	2,5	15,5	224	358,061	126,18	97,82	42,5	3,661	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-217A	17,6	165	0,724	EN 10270-1	84,615	48,2	116,8	48,1 \| 75,2 \| 52,0 \| 17,0
D-217	17,6	165	0,881	EN 10270-1	104,056	46,9	118,1	49,9 \| 75,2 \| 53,9 \| 20,7
D-247D-09	20	200	1,035	EN 10270-1	134,611	69,96	130,04	53,4 \| 82,3 \| 53,8 \| 24,3
D-252AG	15	305	1,083	EN 10270-1	153,385	163,38	141,62	53,9 \| 83,4 \| 52,9 \| 25,4
D-207KQ	10	260	1,143	EN 10270-1	149,01	129,59	130,41	50,8 \| 70,2 \| 55,4 \| 26,8
D-252A-01	18	170	1,624	EN 10270-1	174,441	62,6	107,4	61,7 \| 80,7 \| 66,5 \| 38,1
D-233T-10	15	130	1,661	EN 10270-1	111,088	63,11	66,89	54,0 \| 75,6 \| 47,5 \| 39,0
D-252A	18	145	1,769	EN 10270-1	154,192	57,82	87,18	60,5 \| 76,9 \| 63,1 \| 41,5
D-252	18	145	2,151	EN 10270-1	195,21	54,25	90,75	65,7 \| 76,9 \| 69,8 \| 50,5
D-252A-20	15,5	167	2,325	EN 10270-1	224,098	70,6	96,4	71,9 \| 84,9 \| 76,2 \| 54,5
D-263VG	15	300	2,414	EN 10270-1	249,719	196,55	103,45	74,3 \| 89,1 \| 77,2 \| 56,6
D-252AF	15	120	3,297	EN 10270-1	209,875	56,35	63,65	70,6 \| 76,8 \| 57,7 \| 77,4
D-263M-10	15,4	240	3,347	EN 10270-1	309,611	147,5	92,5	85,5 \| 93,6 \| 84,4 \| 78,5
D-283A-07	18	181	3,886	EN 10270-1	374,65	84,59	96,41	91,5 \| 89,0 \| 94,2 \| 91,2
D-283A-19	15,5	224	4,262	EN 10270-1	416,885	126,18	97,82	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 14

Número de tarifa alfandegária: 73202081; Mola de compressão D-283A-19

País de origem: DE, German; Mola de compressão D-283A-19
