Mola de compressão D-283A-07 Aço mola Ø 2,5 x 15,5 x 181 mm

Descontos por quantidade - Mola de compressão D-283A-07

Quantidade	Preço individual [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Mola de compressão Comprar

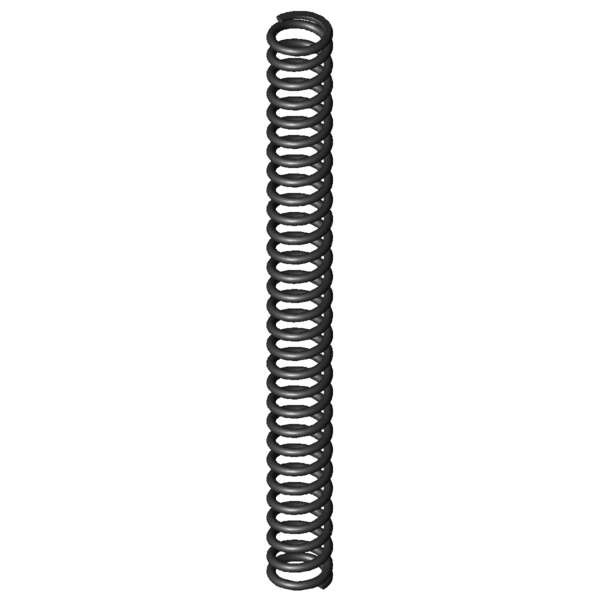

Imagem do Produto Mola de compressão D-283A-07

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-283A-07

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	15,5	mm	Diâmetro médio de enrolamento
De	18	mm	Diâmetro externo de enrolamento
Dd	12,4	mm	Maior diâmetro do mandril
Dh	18,7	mm	Diâmetro mais pequeno de manga
L0	181	mm	Comprimento não tensionado da mola
Lk	165,58	mm	Comprimento de dobra
Fn	374,65	N	Força máxima com carga estática
Ln	84,59	mm	Comprimento mais pequeno com carga estática
sn	96,41	mm	Maior deslocamento da mola com carga estática
Fndyn	301,163	N	Força máxima com carga dinâmica
Lndyn	103,5	mm	Comprimento mais pequeno com carga dinâmica
shdyn	28,62	mm	Maior deslocamento da mola com carga dinâmica
S	6,491	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	27,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	3,886	N/mm	Flecha da mola
Gew	55,7383	g	Peso do artigo
Fntol	18,65	N	(+/-) tolerância para força máxima estática
Fndtol	18,2	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	3,35	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	H	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-283A-07 Aço mola Ø 2,5 x 15,5 x 181 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-283A-07 Aço mola Ø 2,5 x 15,5 x 181 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-283A-07 Aço mola Ø 2,5 x 15,5 x 181 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-283A-07 Aço mola Ø 2,5 x 15,5 x 181 mm

cálculo do caminho de força Mola de compressão D-283A-07

Formulário de consulta Mola de compressão D-283A-07 Aço mola Ø 2,5 x 15,5 x 181 mm

Formulário de consulta Mola de compressão D-283A-07

Molas de compressão semelhantes para Mola de compressão D-283A-07 Aço mola Ø 2,5 x 15,5 x 181 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-283A-07	EN 10270-1	2,5	18	181	374,65	84,59	96,41	27,5	3,886	100,0 \| 100,0 \| 100,0 \| 100,0
VD-283A-07	1.4310	2,5	18	181	321,785	84,59	96,41	27,5	3,338	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-206D-05	17,4	181	0,516	EN 10270-1	71,841	41,9	139,1	47,3 \| 84,2 \| 44,2 \| 13,3
D-207JZ	18,5	129	0,567	EN 10270-1	51,142	38,87	90,13	48,1 \| 76,2 \| 53,6 \| 14,6
D-207J-80	20	152	0,603	EN 10270-1	73,674	29,9	122,1	47,6 \| 78,0 \| 49,3 \| 15,5
D-211	21,6	165	0,668	EN 10270-1	83,122	40,5	124,5	48,8 \| 79,5 \| 49,8 \| 17,2
D-217A	17,6	165	0,724	EN 10270-1	84,615	48,2	116,8	51,8 \| 84,3 \| 52,6 \| 18,6
D-217	17,6	165	0,881	EN 10270-1	104,056	46,9	118,1	53,9 \| 84,3 \| 54,7 \| 22,7
D-247D-09	20	200	1,035	EN 10270-1	134,611	69,96	130,04	56,2 \| 86,8 \| 55,0 \| 26,6
D-244	22	200	1,101	EN 10270-1	156,557	57,85	142,15	55,8 \| 84,1 \| 54,8 \| 28,3
D-252A-01	18	170	1,624	EN 10270-1	174,441	62,6	107,4	67,1 \| 91,3 \| 68,2 \| 41,8
D-252A	18	145	1,769	EN 10270-1	154,192	57,82	87,18	66,0 \| 86,7 \| 65,8 \| 45,5
D-252	18	145	2,151	EN 10270-1	195,21	54,25	90,75	71,7 \| 86,7 \| 73,1 \| 55,4
D-278A	22,5	175	2,211	EN 10270-1	227,107	72,28	102,73	75,5 \| 92,2 \| 77,2 \| 56,9
D-252A-20	15,5	167	2,325	EN 10270-1	224,098	70,6	96,4	75,3 \| 86,1 \| 79,9 \| 59,8
D-278	22,5	175	2,689	EN 10270-1	292,546	66,2	108,8	81,6 \| 92,2 \| 83,3 \| 69,2
D-283A-07	18	181	3,886	EN 10270-1	374,65	84,59	96,41	100,0 \| 100,0 \| 100,0 \| 100,0
D-283A	18,5	130	4,318	EN 10270-1	257,652	70,33	59,67	81,7 \| 89,7 \| 65,3 \| 90,0
D-283	18,5	130	5,252	EN 10270-1	366,04	60,3	69,7	82,9 \| 89,7 \| 85,0 \| 74,0
D-288Z-57	20	150	6,718	EN 10270-1	388,911	92,11	57,89	73,8 \| 85,4 \| 78,2 \| 57,8
D-288X-13	19,4	153	7,73	EN 10270-1	540,34	83,1	69,9	69,7 \| 87,8 \| 70,9 \| 50,3
D-313A-13	19,5	152	12,491	EN 10270-1	750,754	91,9	60,1	57,1 \| 84,0 \| 56,1 \| 31,1

Número de molas metálicas semelhantes: 19

Número de tarifa alfandegária: 73202081; Mola de compressão D-283A-07

País de origem: DE, German; Mola de compressão D-283A-07
