Mola de compressão D-288Z-57 Aço mola Ø 3 x 17 x 150 mm

Descontos por quantidade - Mola de compressão D-288Z-57

Quantidade	Preço individual [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Mola de compressão Comprar

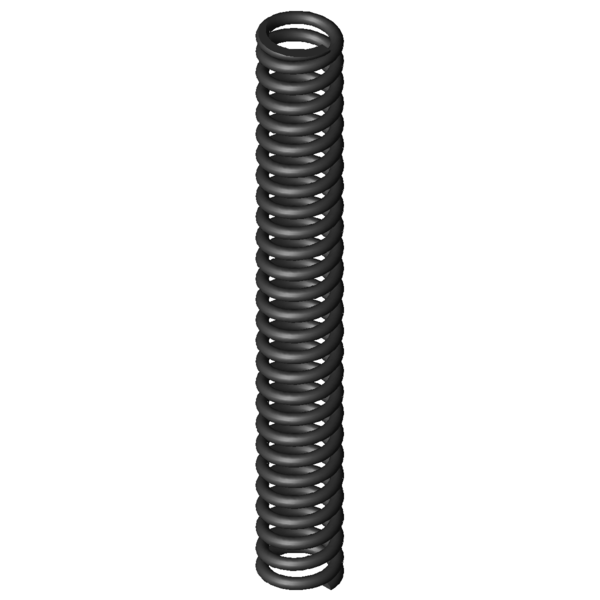

Imagem do Produto Mola de compressão D-288Z-57

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288Z-57

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	17	mm	Diâmetro médio de enrolamento
De	20	mm	Diâmetro externo de enrolamento
Dd	13,3	mm	Maior diâmetro do mandril
Dh	20,8	mm	Diâmetro mais pequeno de manga
L0	150	mm	Comprimento não tensionado da mola
Lk	126,55	mm	Comprimento de dobra
Fn	388,911	N	Força máxima com carga estática
Ln	92,11	mm	Comprimento mais pequeno com carga estática
sn	57,89	mm	Maior deslocamento da mola com carga estática
Fndyn	351,574	N	Força máxima com carga dinâmica
Lndyn	97,67	mm	Comprimento mais pequeno com carga dinâmica
shdyn	31,47	mm	Maior deslocamento da mola com carga dinâmica
S	5,88	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	25	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	6,718	N/mm	Flecha da mola
Gew	80,5704	g	Peso do artigo
Fntol	27,42	N	(+/-) tolerância para força máxima estática
Fndtol	26,86	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	3,19	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	M	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288Z-57 Aço mola Ø 3 x 17 x 150 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288Z-57 Aço mola Ø 3 x 17 x 150 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288Z-57 Aço mola Ø 3 x 17 x 150 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288Z-57 Aço mola Ø 3 x 17 x 150 mm

cálculo do caminho de força Mola de compressão D-288Z-57

Formulário de consulta Mola de compressão D-288Z-57 Aço mola Ø 3 x 17 x 150 mm

Formulário de consulta Mola de compressão D-288Z-57

Molas de compressão semelhantes para Mola de compressão D-288Z-57 Aço mola Ø 3 x 17 x 150 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-288Z-57	EN 10270-1	3	20	150	388,911	92,11	57,89	25	6,718	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-57	1.4310	3	20	150	334,034	92,11	57,89	25	5,77	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-207J-80	20	152	0,603	EN 10270-1	73,674	29,9	122,1	41,7 \| 82,9 \| 33,2 \| 9,0
D-211	21,6	165	0,668	EN 10270-1	83,122	40,5	124,5	40,9 \| 78,9 \| 33,9 \| 9,9
D-243A	22	135	1,101	EN 10270-1	93,34	50,25	84,75	48,4 \| 82,5 \| 46,2 \| 16,4
D-232N	20	139	1,144	EN 10270-1	114,943	38,57	100,43	48,3 \| 84,2 \| 43,6 \| 17,0
D-232M-02	20	118	1,223	EN 10270-1	99,938	36,31	81,69	48,7 \| 79,6 \| 48,3 \| 18,2
D-243B	22	149	1,315	EN 10270-1	139,667	42,75	106,25	50,1 \| 85,6 \| 45,2 \| 19,6
D-243	22	135	1,63	EN 10270-1	156,48	39	96	52,4 \| 82,5 \| 50,3 \| 24,3
D-252A	18	145	1,769	EN 10270-1	154,192	57,82	87,18	54,6 \| 84,4 \| 53,0 \| 26,3
D-252	18	145	2,151	EN 10270-1	195,21	54,25	90,75	57,8 \| 84,4 \| 57,0 \| 32,0
D-263VE	20	127	2,779	EN 10270-1	199,574	55,18	71,82	64,8 \| 87,1 \| 66,0 \| 41,4
D-283A	18,5	130	4,318	EN 10270-1	257,652	70,33	59,67	77,8 \| 87,5 \| 81,6 \| 64,3
D-278D	19,5	125	4,378	EN 10270-1	288,607	59,08	65,92	78,1 \| 88,1 \| 81,0 \| 65,2
D-283	18,5	130	5,252	EN 10270-1	366,04	60,3	69,7	84,8 \| 87,5 \| 88,6 \| 78,2
D-308A	23,2	155	5,935	EN 10270-1	386,828	89,82	65,18	91,6 \| 92,2 \| 94,1 \| 88,3
D-288Z-57	20	150	6,718	EN 10270-1	388,911	92,11	57,89	100,0 \| 100,0 \| 100,0 \| 100,0
D-308	23,2	155	7,218	EN 10270-1	577,506	74,99	80,01	85,1 \| 92,2 \| 69,8 \| 93,1
D-288X-13	19,4	153	7,73	EN 10270-1	540,34	83,1	69,9	87,2 \| 97,2 \| 77,4 \| 86,9
D-288X-12	19,4	127	9,037	EN 10270-1	542,201	67	60	83,7 \| 92,8 \| 84,1 \| 74,3
D-313A-13	19,5	152	12,491	EN 10270-1	750,754	91,9	60,1	74,5 \| 95,7 \| 74,1 \| 53,8
D-339A	24	150	14,489	EN 10270-1	574,122	110,38	39,63	66,9 \| 86,1 \| 68,1 \| 46,4
D-313A-12	19,5	127	14,956	EN 10270-1	735,305	77,84	49,16	68,3 \| 91,0 \| 68,9 \| 44,9
D-339	24	150	17,622	EN 10270-1	1018,97	92,18	57,83	64,4 \| 86,1 \| 69,0 \| 38,1

Número de molas metálicas semelhantes: 21

Número de tarifa alfandegária: 73202081; Mola de compressão D-288Z-57

País de origem: DE, German; Mola de compressão D-288Z-57
