Mola de compressão D-339A Aço mola Ø 4 x 20 x 150 mm

Descontos por quantidade - Mola de compressão D-339A

Quantidade	Preço individual [EUR]
1	12,7100 EUR
2	10,1200 EUR
3	5,6200 EUR
7	3,4700 EUR
17	2,1700 EUR
37	1,8100 EUR
75	1,7400 EUR
125	1,7081 EUR
175	1,7063 EUR
250	1,6746 EUR
350	1,6471 EUR

Mola de compressão Comprar

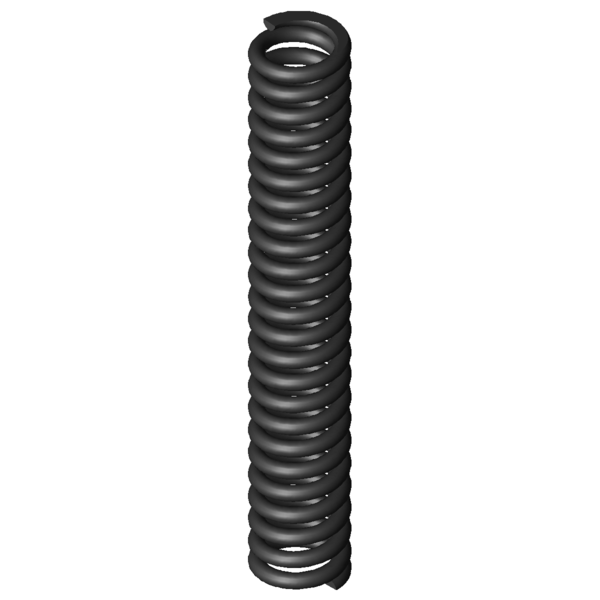

Imagem do Produto Mola de compressão D-339A

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339A

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	20	mm	Diâmetro médio de enrolamento
De	24	mm	Diâmetro externo de enrolamento
Dd	15,2	mm	Maior diâmetro do mandril
Dh	25,1	mm	Diâmetro mais pequeno de manga
L0	150	mm	Comprimento não tensionado da mola
Lk	115,94	mm	Comprimento de dobra
Fn	574,122	N	Força máxima com carga estática
Ln	110,38	mm	Comprimento mais pequeno com carga estática
sn	39,63	mm	Maior deslocamento da mola com carga estática
Fndyn	484,364	N	Força máxima com carga dinâmica
Lndyn	116,57	mm	Comprimento mais pequeno com carga dinâmica
shdyn	31,45	mm	Maior deslocamento da mola com carga dinâmica
S	6,489	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	22,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	14,489	N/mm	Flecha da mola
Gew	152,9101	g	Peso do artigo
Fntol	54,53	N	(+/-) tolerância para força máxima estática
Fndtol	53,19	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	3,17	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AC	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339A Aço mola Ø 4 x 20 x 150 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339A Aço mola Ø 4 x 20 x 150 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339A Aço mola Ø 4 x 20 x 150 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339A Aço mola Ø 4 x 20 x 150 mm

cálculo do caminho de força Mola de compressão D-339A

Formulário de consulta Mola de compressão D-339A Aço mola Ø 4 x 20 x 150 mm

Formulário de consulta Mola de compressão D-339A

Molas de compressão semelhantes para Mola de compressão D-339A Aço mola Ø 4 x 20 x 150 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-339A	EN 10270-1	4	24	150	574,122	110,38	39,63	22,5	14,489	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339A	1.4310	4	24	150	493,111	110,38	39,63	22,5	12,444	92,9 \| 100,0 \| 92,9 \| 85,9
VD-339	1.4310	4	24	150	875,189	92,18	57,83	18,5	15,135	87,6 \| 100,0 \| 67,1 \| 95,7

Número de molas metálicas semelhantes: 3

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-272A	27,5	165	1,377	EN 10270-1	140,68	62,81	102,19	40,5 \| 80,2 \| 31,6 \| 9,5
D-263M	24	159	1,486	EN 10270-1	166,547	46,93	112,07	41,9 \| 83,1 \| 32,2 \| 10,3
D-243	22	135	1,63	EN 10270-1	156,48	39	96	40,9 \| 77,2 \| 34,3 \| 11,3
D-272	27,5	165	2,038	EN 10270-1	234,72	49,8	115,2	44,0 \| 80,2 \| 37,6 \| 14,1
D-278A	22,5	175	2,211	EN 10270-1	227,107	72,28	102,73	45,0 \| 80,7 \| 39,1 \| 15,3
D-278	22,5	175	2,689	EN 10270-1	292,546	66,2	108,8	47,6 \| 80,7 \| 43,7 \| 18,6
D-288Z-45	27	170	3,227	EN 10270-1	314,989	72,38	97,62	51,3 \| 84,0 \| 47,7 \| 22,3
D-288Z-34	28	142	4,225	EN 10270-1	383,811	51,16	90,84	56,5 \| 85,1 \| 55,2 \| 29,2
D-308A	23,2	155	5,935	EN 10270-1	386,828	89,82	65,18	65,4 \| 91,1 \| 64,1 \| 41,0
D-288Z-57	20	150	6,718	EN 10270-1	388,911	92,11	57,89	66,9 \| 86,1 \| 68,1 \| 46,4
D-308	23,2	155	7,218	EN 10270-1	577,506	74,99	80,01	71,8 \| 91,1 \| 74,5 \| 49,8
D-288X-13	19,4	153	7,73	EN 10270-1	540,34	83,1	69,9	70,9 \| 83,8 \| 75,4 \| 53,4
D-313N	25	123	11,264	EN 10270-1	579,688	71,54	51,46	85,0 \| 89,3 \| 88,0 \| 77,8
D-313A-13	19,5	152	12,491	EN 10270-1	750,754	91,9	60,1	81,6 \| 87,5 \| 71,2 \| 86,2
D-339A	24	150	14,489	EN 10270-1	574,122	110,38	39,63	100,0 \| 100,0 \| 100,0 \| 100,0
D-339	24	150	17,622	EN 10270-1	1018,97	92,18	57,83	81,6 \| 100,0 \| 62,4 \| 82,2
D-364R	28	136	52,801	EN 10270-1	1535,703	106,92	29,08	55,3 \| 83,0 \| 55,4 \| 27,4
D-389AA	30	150	96,638	EN 10270-1	3041,893	118,52	31,48	48,2 \| 80,5 \| 49,2 \| 15,0

Número de molas metálicas semelhantes: 17

Número de tarifa alfandegária: 73202081; Mola de compressão D-339A

País de origem: DE, German; Mola de compressão D-339A
