Mola de compressão D-263M Aço mola Ø 2,2 x 21,8 x 159 mm

Descontos por quantidade - Mola de compressão D-263M

Quantidade Preço individual [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Mola de compressão Comprar

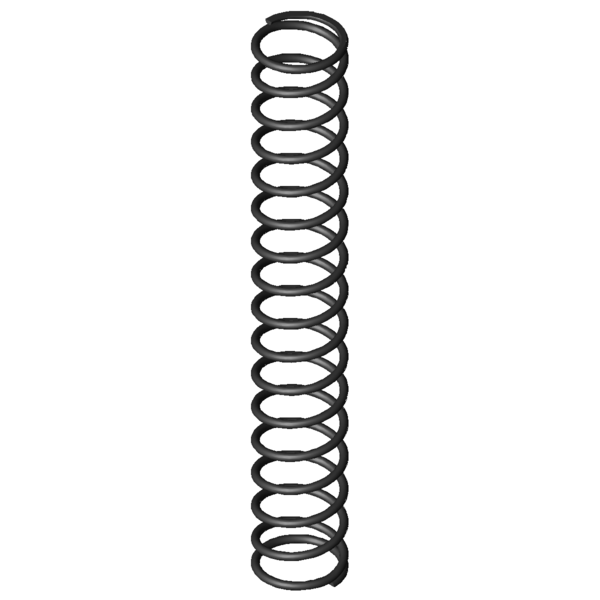

Imagem do Produto Mola de compressão D-263M
Imagem do Produto Mola de compressão D-263M
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263M

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 2,2 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 21,8 mm Diâmetro médio de enrolamento
De 24 mm Diâmetro externo de enrolamento
Dd 18,9 mm Maior diâmetro do mandril
Dh 25,1 mm Diâmetro mais pequeno de manga
L0 159 mm Comprimento não tensionado da mola
Lk 120,4 mm Comprimento de dobra
Fn 166,547 N Força máxima com carga estática
Ln 46,93 mm Comprimento mais pequeno com carga estática
sn 112,07 mm Maior deslocamento da mola com carga estática
Fndyn 160,279 N Força máxima com carga dinâmica
Lndyn 51,15 mm Comprimento mais pequeno com carga dinâmica
shdyn 38,74 mm Maior deslocamento da mola com carga dinâmica
S 10,116 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 15,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 1,486 N/mm Flecha da mola
Gew 36,0131 g Peso do artigo
Fntol 8,1 N (+/-) tolerância para força máxima estática
Fndtol 8 N (+/-) tolerância para força máxima dinâmica
Detol 0,45 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 3,77 mm (+/-) tolerância para comprimento não tensionado da mola
PG H - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263M Aço mola Ø 2,2 x 21,8 x 159 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263M Aço mola Ø 2,2 x 21,8 x 159 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263M Aço mola Ø 2,2 x 21,8 x 159 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263M Aço mola Ø 2,2 x 21,8 x 159 mm

cálculo do caminho de força Mola de compressão D-263M

Formulário de consulta Mola de compressão D-263M Aço mola Ø 2,2 x 21,8 x 159 mm

Formulário de consulta Mola de compressão D-263M

Molas de compressão semelhantes para Mola de compressão D-263M Aço mola Ø 2,2 x 21,8 x 159 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-263M EN 10270-1 2,2 24 159 166,547 46,93 112,07 15,5 1,486 100,0 | 100,0 | 100,0 | 100,0
VD-263M 1.4310 2,2 24 159 143,047 46,93 112,07 15,5 1,276 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-145DE 24 150 0,045 EN 10270-1 5,113 37,03 112,97 44,7 | 79,9 | 51,1 | 3,0
D-145D-04 18,5 157 0,141 EN 10270-1 18,861 23,05 133,95 43,6 | 73,8 | 47,5 | 9,5
D-207JO 26,5 152 0,264 EN 10270-1 31,836 31,44 120,56 52,9 | 84,8 | 56,0 | 17,8
D-207JU 22 162 0,324 EN 10270-1 39,058 41,3 120,7 55,3 | 86,0 | 58,2 | 21,8
D-206C 24 157 0,357 EN 10270-1 47,955 22,63 134,37 55,9 | 87,5 | 56,1 | 24,0
D-211A 21,6 165 0,451 EN 10270-1 55,172 42,7 122,3 59,7 | 86,4 | 62,4 | 30,4
D-207J-80 20 152 0,603 EN 10270-1 73,674 29,9 122,1 63,7 | 82,4 | 68,0 | 40,6
D-211 21,6 165 0,668 EN 10270-1 83,122 40,5 124,5 67,1 | 86,4 | 70,0 | 44,9
D-237A 27 135 0,835 EN 10270-1 81,487 37,36 97,64 70,8 | 88,2 | 68,0 | 56,2
D-239A-05 25 139,5 1,072 EN 10270-1 110,434 36,46 103,04 80,9 | 91,5 | 79,1 | 72,1
D-243A 22 135 1,101 EN 10270-1 93,34 50,25 84,75 76,4 | 89,2 | 65,8 | 74,1
D-237 27 135 1,227 EN 10270-1 125,245 32,95 102,05 84,6 | 88,2 | 83,1 | 82,6
D-243B 22 149 1,315 EN 10270-1 139,667 42,75 106,25 90,0 | 92,1 | 89,3 | 88,5
D-272A 27,5 165 1,377 EN 10270-1 140,68 62,81 102,19 90,3 | 90,5 | 87,8 | 92,6
D-263M 24 159 1,486 EN 10270-1 166,547 46,93 112,07 100,0 | 100,0 | 100,0 | 100,0
D-243 22 135 1,63 EN 10270-1 156,48 39 96 90,0 | 89,2 | 89,8 | 91,2
D-272 27,5 165 2,038 EN 10270-1 234,72 49,8 115,2 82,5 | 90,5 | 84,1 | 72,9
D-278A 22,5 175 2,211 EN 10270-1 227,107 72,28 102,73 80,2 | 90,9 | 82,5 | 67,2
D-278 22,5 175 2,689 EN 10270-1 292,546 66,2 108,8 74,4 | 90,9 | 77,0 | 55,3
D-288Z-45 27 170 3,227 EN 10270-1 314,989 72,38 97,62 67,1 | 85,3 | 70,0 | 46,1
D-288Z-34 28 142 4,225 EN 10270-1 383,811 51,16 90,84 60,1 | 82,8 | 62,2 | 35,2
D-308A 23,2 155 5,935 EN 10270-1 386,828 89,82 65,18 54,4 | 87,6 | 50,6 | 25,0
D-288Z-57 20 150 6,718 EN 10270-1 388,911 92,11 57,89 51,0 | 83,7 | 47,2 | 22,1
D-308 23,2 155 7,218 EN 10270-1 577,506 74,99 80,01 52,8 | 87,6 | 50,1 | 20,6
D-288X-13 19,4 153 7,73 EN 10270-1 540,34 83,1 69,9 50,0 | 84,3 | 46,6 | 19,2
D-313N 25 123 11,264 EN 10270-1 579,688 71,54 51,46 42,9 | 78,2 | 37,3 | 13,2
D-313A-13 19,5 152 12,491 EN 10270-1 750,754 91,9 60,1 43,7 | 81,2 | 37,9 | 11,9
D-339A 24 150 14,489 EN 10270-1 574,122 110,38 39,63 41,9 | 83,1 | 32,2 | 10,3
D-339 24 150 17,622 EN 10270-1 1018,97 92,18 57,83 41,8 | 83,1 | 34,0 | 8,4
D-363A 30 160 24,697 EN 10270-1 1386,889 103,84 56,16 37,2 | 74,5 | 31,1 | 6,0
Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202081; Mola de compressão D-263M

País de origem: DE, German; Mola de compressão D-263M
