Mola de compressão D-272A Aço mola Ø 2,5 x 25 x 165 mm

Descontos por quantidade - Mola de compressão D-272A

Quantidade	Preço individual [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Mola de compressão Comprar

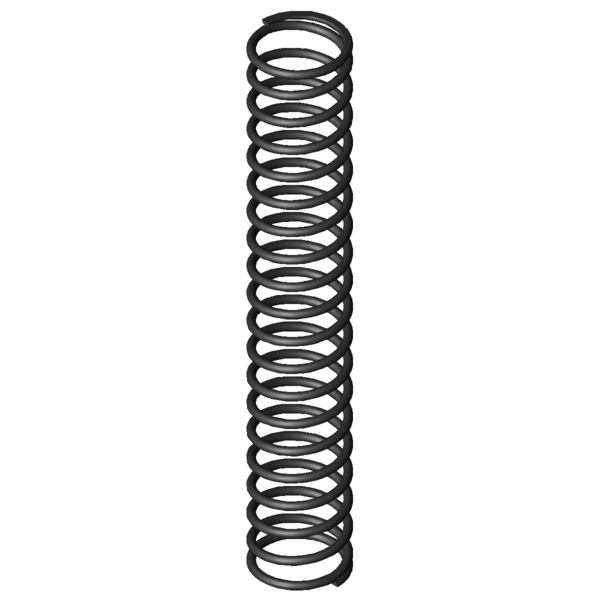

Imagem do Produto Mola de compressão D-272A

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-272A

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	25	mm	Diâmetro médio de enrolamento
De	27,5	mm	Diâmetro externo de enrolamento
Dd	21,8	mm	Maior diâmetro do mandril
Dh	28,8	mm	Diâmetro mais pequeno de manga
L0	165	mm	Comprimento não tensionado da mola
Lk	113,57	mm	Comprimento de dobra
Fn	140,68	N	Força máxima com carga estática
Ln	62,81	mm	Comprimento mais pequeno com carga estática
sn	102,19	mm	Maior deslocamento da mola com carga estática
Fndyn	132,727	N	Força máxima com carga dinâmica
Lndyn	68,59	mm	Comprimento mais pequeno com carga dinâmica
shdyn	75,14	mm	Maior deslocamento da mola com carga dinâmica
S	8,784	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	18,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	1,377	N/mm	Flecha da mola
Gew	62,4732	g	Peso do artigo
Fntol	8,89	N	(+/-) tolerância para força máxima estática
Fndtol	8,77	N	(+/-) tolerância para força máxima dinâmica
Detol	0,45	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	4,93	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	K	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-272A Aço mola Ø 2,5 x 25 x 165 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-272A Aço mola Ø 2,5 x 25 x 165 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-272A Aço mola Ø 2,5 x 25 x 165 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-272A Aço mola Ø 2,5 x 25 x 165 mm

cálculo do caminho de força Mola de compressão D-272A

Formulário de consulta Mola de compressão D-272A Aço mola Ø 2,5 x 25 x 165 mm

Formulário de consulta Mola de compressão D-272A

Molas de compressão semelhantes para Mola de compressão D-272A Aço mola Ø 2,5 x 25 x 165 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-272A	EN 10270-1	2,5	27,5	165	140,68	62,81	102,19	18,5	1,377	100,0 \| 100,0 \| 100,0 \| 100,0
VD-272A	1.4310	2,5	27,5	165	120,83	62,81	102,19	18,5	1,182	92,9 \| 100,0 \| 92,9 \| 85,9
VD-272	1.4310	2,5	27,5	165	203,875	48,5	116,5	12,5	1,75	85,7 \| 100,0 \| 78,4 \| 78,7

Número de molas metálicas semelhantes: 3

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-207JO	26,5	152	0,264	EN 10270-1	31,836	31,44	120,56	51,9 \| 82,8 \| 53,7 \| 19,2
D-207JU	22	162	0,324	EN 10270-1	39,058	41,3	120,7	53,0 \| 79,4 \| 56,2 \| 23,5
D-206C	24	157	0,357	EN 10270-1	47,955	22,63	134,37	53,5 \| 79,5 \| 55,1 \| 25,9
D-207N	28	181	0,382	EN 10270-1	59,154	26,13	154,87	55,4 \| 84,5 \| 54,0 \| 27,7
D-211A	21,6	165	0,451	EN 10270-1	55,172	42,7	122,3	58,3 \| 80,8 \| 61,4 \| 32,8
D-232H	30	181	0,502	EN 10270-1	76,449	28,71	152,29	60,7 \| 84,9 \| 60,7 \| 36,5
D-234N-10	30	170	0,55	EN 10270-1	70,602	41,64	128,36	64,8 \| 89,6 \| 64,9 \| 40,0
D-234O	30	182	0,55	EN 10270-1	77,202	41,64	140,36	63,7 \| 87,4 \| 63,8 \| 40,0
D-238A	27	195	0,564	EN 10270-1	79,863	53,37	141,63	64,3 \| 87,6 \| 64,5 \| 41,0
D-211	21,6	165	0,668	EN 10270-1	83,122	40,5	124,5	66,6 \| 80,8 \| 70,6 \| 48,5
D-237A	27	135	0,835	EN 10270-1	81,487	37,36	97,64	74,7 \| 86,7 \| 76,7 \| 60,6
D-238	27	195	0,835	EN 10270-1	125,184	45	150	75,6 \| 87,6 \| 78,6 \| 60,6
D-237	27	135	1,227	EN 10270-1	125,245	32,95	102,05	90,1 \| 86,7 \| 94,4 \| 89,2
D-268E	31	163	1,273	EN 10270-1	145,542	48,7	114,3	93,8 \| 95,8 \| 93,0 \| 92,5
D-272A	27,5	165	1,377	EN 10270-1	140,68	62,81	102,19	100,0 \| 100,0 \| 100,0 \| 100,0
D-263M	24	159	1,486	EN 10270-1	166,547	46,93	112,07	90,3 \| 90,5 \| 87,8 \| 92,6
D-272	27,5	165	2,038	EN 10270-1	234,72	49,8	115,2	80,6 \| 100,0 \| 74,3 \| 67,6
D-288Z-45	27	170	3,227	EN 10270-1	314,989	72,38	97,62	68,5 \| 92,9 \| 70,1 \| 42,7
D-302A	28,2	135	3,696	EN 10270-1	214,562	76,94	58,06	61,4 \| 85,8 \| 61,2 \| 37,3
D-288Z-34	28	142	4,225	EN 10270-1	383,811	51,16	90,84	61,5 \| 89,2 \| 62,8 \| 32,6
D-302	28,2	135	5,469	EN 10270-1	442,679	54,06	80,94	55,5 \| 85,8 \| 55,5 \| 25,2
D-308A	23,2	155	5,935	EN 10270-1	386,828	89,82	65,18	52,9 \| 85,5 \| 50,1 \| 23,2
D-308	23,2	155	7,218	EN 10270-1	577,506	74,99	80,01	52,0 \| 85,5 \| 51,3 \| 19,1
D-334A	29	185	7,418	EN 10270-1	539,508	112,27	72,73	49,8 \| 82,2 \| 48,6 \| 18,6
D-334	29	185	9,022	EN 10270-1	823,409	93,74	91,26	50,2 \| 82,2 \| 53,2 \| 15,3
D-364A	30	180	18,111	EN 10270-1	761,233	137,97	42,03	38,4 \| 77,8 \| 29,8 \| 7,6
D-364	30	180	22,027	EN 10270-1	1426,938	115,22	64,78	40,2 \| 77,8 \| 36,6 \| 6,2
D-363A	30	160	24,697	EN 10270-1	1386,889	103,84	56,16	39,2 \| 79,5 \| 32,6 \| 5,6
D-364R-18	28	170	44,238	EN 10270-1	1969,525	125,48	44,52	36,2 \| 80,2 \| 25,4 \| 3,1
D-364R	28	136	52,801	EN 10270-1	1535,703	106,92	29,08	32,3 \| 75,4 \| 18,8 \| 2,6

Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202081; Mola de compressão D-272A

País de origem: DE, German; Mola de compressão D-272A
