Mola de compressão D-302A Aço mola Ø 3,2 x 25 x 135 mm

Descontos por quantidade - Mola de compressão D-302A

Quantidade	Preço individual [EUR]
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Mola de compressão Comprar

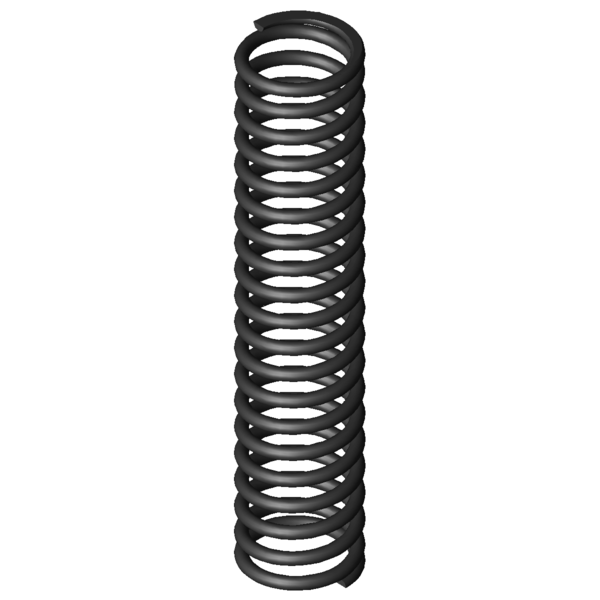

Imagem do Produto Mola de compressão D-302A

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-302A

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	25	mm	Diâmetro médio de enrolamento
De	28,2	mm	Diâmetro externo de enrolamento
Dd	21	mm	Maior diâmetro do mandril
Dh	29,3	mm	Diâmetro mais pequeno de manga
L0	135	mm	Comprimento não tensionado da mola
Lk	56,15	mm	Comprimento de dobra
Fn	214,562	N	Força máxima com carga estática
Ln	76,94	mm	Comprimento mais pequeno com carga estática
sn	58,06	mm	Maior deslocamento da mola com carga estática
Fndyn	193,608	N	Força máxima com carga dinâmica
Lndyn	82,61	mm	Comprimento mais pequeno com carga dinâmica
shdyn	52,39	mm	Maior deslocamento da mola com carga dinâmica
S	7,124	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	18,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	3,696	N/mm	Flecha da mola
Gew	102,3562	g	Peso do artigo
Fntol	16,87	N	(+/-) tolerância para força máxima estática
Fndtol	16,56	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	3,69	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	O	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-302A Aço mola Ø 3,2 x 25 x 135 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-302A Aço mola Ø 3,2 x 25 x 135 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-302A Aço mola Ø 3,2 x 25 x 135 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-302A Aço mola Ø 3,2 x 25 x 135 mm

cálculo do caminho de força Mola de compressão D-302A

Formulário de consulta Mola de compressão D-302A Aço mola Ø 3,2 x 25 x 135 mm

Formulário de consulta Mola de compressão D-302A

Molas de compressão semelhantes para Mola de compressão D-302A Aço mola Ø 3,2 x 25 x 135 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-302A	EN 10270-1	3,2	28,2	135	214,562	76,94	58,06	18,5	3,696	100,0 \| 100,0 \| 100,0 \| 100,0
VD-302A	1.4310	3,2	28,2	135	184,287	76,94	58,06	18,5	3,174	92,9 \| 100,0 \| 92,9 \| 85,9
VD-302	1.4310	3,2	28,2	135	380,215	54,06	80,94	12,5	4,698	80,9 \| 100,0 \| 64,1 \| 78,7

Número de molas metálicas semelhantes: 3

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-207M-01	28	130	0,427	EN 10270-1	45,373	23,71	106,29	43,8 \| 81,9 \| 37,9 \| 11,6
D-207M	28	106	0,66	EN 10270-1	59,064	16,47	89,53	46,7 \| 75,9 \| 46,2 \| 17,9
D-236D	27	125	0,719	EN 10270-1	59,213	42,7	82,3	50,7 \| 83,6 \| 49,1 \| 19,5
D-237A	27	135	0,835	EN 10270-1	81,487	37,36	97,64	52,5 \| 86,1 \| 48,7 \| 22,6
D-234N	30	115	0,874	EN 10270-1	76,264	27,7	87,3	51,7 \| 80,6 \| 51,0 \| 23,6
D-239A-05	25	139,5	1,072	EN 10270-1	110,434	36,46	103,04	55,2 \| 82,6 \| 53,9 \| 29,0
D-243A	22	135	1,101	EN 10270-1	93,34	50,25	84,75	55,3 \| 80,2 \| 56,0 \| 29,8
D-237	27	135	1,227	EN 10270-1	125,245	32,95	102,05	59,0 \| 86,1 \| 57,6 \| 33,2
D-272A	27,5	165	1,377	EN 10270-1	140,68	62,81	102,19	61,4 \| 85,8 \| 61,2 \| 37,3
D-243	22	135	1,63	EN 10270-1	156,48	39	96	63,7 \| 80,2 \| 66,7 \| 44,1
D-288N-10	30	135	1,886	EN 10270-1	135,858	62,96	72,04	72,3 \| 93,8 \| 72,0 \| 51,0
D-272	27,5	165	2,038	EN 10270-1	234,72	49,8	115,2	70,6 \| 85,8 \| 70,9 \| 55,1
D-271	27,5	115	2,996	EN 10270-1	233,713	37	78	83,7 \| 86,9 \| 83,1 \| 81,1
D-288N	30	118	3,275	EN 10270-1	259,987	38,63	79,37	85,4 \| 89,6 \| 77,8 \| 88,6
D-302A	28,2	135	3,696	EN 10270-1	214,562	76,94	58,06	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-34	28	142	4,225	EN 10270-1	383,811	51,16	90,84	81,1 \| 96,0 \| 59,9 \| 87,5
D-288Z-44	27	117	4,775	EN 10270-1	315,892	50,85	66,15	82,4 \| 92,1 \| 77,8 \| 77,4
D-301A	28,2	113	5,064	EN 10270-1	279,165	57,88	55,12	84,5 \| 94,6 \| 85,9 \| 73,0
D-302	28,2	135	5,469	EN 10270-1	442,679	54,06	80,94	75,9 \| 100,0 \| 60,1 \| 67,6
D-333A	29	130	9,022	EN 10270-1	327,184	93,74	36,26	65,4 \| 91,2 \| 64,0 \| 41,0
D-313J-10	28,6	109	9,523	EN 10270-1	507,228	55,73	53,27	65,1 \| 89,4 \| 67,0 \| 38,8
D-313N	25	123	11,264	EN 10270-1	579,688	71,54	51,46	61,7 \| 89,6 \| 62,8 \| 32,8
D-329B-05	30	125	12,365	EN 10270-1	756,24	63,84	61,16	60,1 \| 88,9 \| 61,7 \| 29,9
D-333	29	130	13,353	EN 10270-1	855,528	65,93	64,07	58,9 \| 91,2 \| 57,8 \| 27,7
D-334A-04	27	112	17,148	EN 10270-1	797,726	65,48	46,52	53,8 \| 86,2 \| 53,5 \| 21,6
D-363	30	125	32,6	EN 10270-1	1431,344	81,09	43,91	46,7 \| 83,5 \| 45,3 \| 11,3
D-364R	28	136	52,801	EN 10270-1	1535,703	106,92	29,08	41,5 \| 85,6 \| 32,0 \| 7,0
D-364R-13	32	125	65,321	EN 10270-1	2296,468	89,84	35,16	39,5 \| 78,0 \| 35,0 \| 5,7
D-364RB	28	125	66,03	EN 10270-1	1903,357	96,17	28,83	39,7 \| 83,0 \| 30,5 \| 5,6
D-389AA	30	150	96,638	EN 10270-1	3041,893	118,52	31,48	37,4 \| 77,7 \| 30,6 \| 3,8

Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202081; Mola de compressão D-302A

País de origem: DE, German; Mola de compressão D-302A
