Mola de compressão D-288N-10 Aço mola Ø 2,8 x 27,2 x 135 mm

Descontos por quantidade - Mola de compressão D-288N-10

Quantidade	Preço individual [EUR]
1	6,0600 EUR
2	4,2700 EUR
3	4,0700 EUR
7	3,2700 EUR
17	1,9600 EUR
37	1,5300 EUR
75	1,4100 EUR
125	1,1143 EUR
175	1,0455 EUR
250	0,9455 EUR
350	0,8716 EUR
450	0,8148 EUR

Mola de compressão Comprar

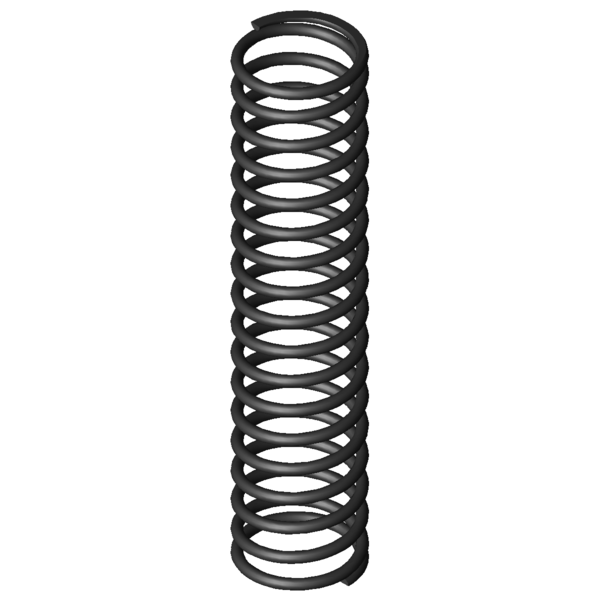

Imagem do Produto Mola de compressão D-288N-10

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288N-10

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,8	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	27,2	mm	Diâmetro médio de enrolamento
De	30	mm	Diâmetro externo de enrolamento
Dd	23,6	mm	Maior diâmetro do mandril
Dh	31,3	mm	Diâmetro mais pequeno de manga
L0	135	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	135,858	N	Força máxima com carga estática
Ln	62,96	mm	Comprimento mais pequeno com carga estática
sn	72,04	mm	Maior deslocamento da mola com carga estática
Fndyn	125,334	N	Força máxima com carga dinâmica
Lndyn	68,54	mm	Comprimento mais pequeno com carga dinâmica
shdyn	66,46	mm	Maior deslocamento da mola com carga dinâmica
S	8,012	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	16,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	1,886	N/mm	Flecha da mola
Gew	76,9444	g	Peso do artigo
Fntol	10,56	N	(+/-) tolerância para força máxima estática
Fndtol	10,4	N	(+/-) tolerância para força máxima dinâmica
Detol	0,5	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	4,52	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	Q	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288N-10 Aço mola Ø 2,8 x 27,2 x 135 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288N-10 Aço mola Ø 2,8 x 27,2 x 135 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288N-10 Aço mola Ø 2,8 x 27,2 x 135 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288N-10 Aço mola Ø 2,8 x 27,2 x 135 mm

cálculo do caminho de força Mola de compressão D-288N-10

Formulário de consulta Mola de compressão D-288N-10 Aço mola Ø 2,8 x 27,2 x 135 mm

Formulário de consulta Mola de compressão D-288N-10

Molas de compressão semelhantes para Mola de compressão D-288N-10 Aço mola Ø 2,8 x 27,2 x 135 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-288N-10	EN 10270-1	2,8	30	135	135,858	62,96	72,04	16,5	1,886	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288N-10	1.4310	2,8	30	135	116,688	62,96	72,04	16,5	1,62	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-207M-01	28	130	0,427	EN 10270-1	45,373	23,71	106,29	51,8 \| 82,3 \| 50,6 \| 22,6
D-236D	27	125	0,719	EN 10270-1	59,213	42,7	82,3	62,8 \| 84,7 \| 65,6 \| 38,2
D-237A	27	135	0,835	EN 10270-1	81,487	37,36	97,64	66,1 \| 87,1 \| 66,9 \| 44,3
D-232G	30	107	0,867	EN 10270-1	77,051	18,13	88,87	54,1 \| 83,3 \| 54,7 \| 24,1
D-234N	30	115	0,874	EN 10270-1	76,264	27,7	87,3	54,5 \| 83,8 \| 55,3 \| 24,3
D-239A-05	25	139,5	1,072	EN 10270-1	110,434	36,46	103,04	72,1 \| 83,8 \| 75,6 \| 56,8
D-237	27	135	1,227	EN 10270-1	125,245	32,95	102,05	77,9 \| 87,1 \| 81,4 \| 65,1
D-288N-10	30	135	1,886	EN 10270-1	135,858	62,96	72,04	100,0 \| 100,0 \| 100,0 \| 100,0
D-288K-13	33	150	1,895	EN 10270-1	192,439	48,42	101,58	88,0 \| 93,6 \| 70,8 \| 99,5
D-298E	33	148	2,99	EN 10270-1	264,505	59,54	88,46	73,1 \| 89,9 \| 66,4 \| 63,1
D-288N	30	118	3,275	EN 10270-1	259,987	38,63	79,37	91,9 \| 91,9 \| 92,7 \| 91,1
D-302A	28,2	135	3,696	EN 10270-1	214,562	76,94	58,06	72,3 \| 93,8 \| 72,0 \| 51,0
D-296	35,2	135	3,835	EN 10270-1	362,819	40,4	94,6	65,6 \| 90,9 \| 56,8 \| 49,2
D-288Z-34	28	142	4,225	EN 10270-1	383,811	51,16	90,84	65,3 \| 93,9 \| 57,4 \| 44,6
D-313JA	34	145	4,872	EN 10270-1	406,784	61,51	83,49	61,6 \| 86,4 \| 59,8 \| 38,7
D-301A	28,2	113	5,064	EN 10270-1	279,165	57,88	55,12	82,3 \| 91,6 \| 84,5 \| 71,0
D-302	28,2	135	5,469	EN 10270-1	442,679	54,06	80,94	62,7 \| 93,8 \| 59,8 \| 34,5
D-333A	29	130	9,022	EN 10270-1	327,184	93,74	36,26	51,5 \| 87,7 \| 45,9 \| 20,9
D-329B-05	30	125	12,365	EN 10270-1	756,24	63,84	61,16	51,4 \| 87,5 \| 51,4 \| 15,3
D-339R	32	154	12,959	EN 10270-1	834,173	89,63	64,37	49,5 \| 81,2 \| 52,8 \| 14,6
D-333	29	130	13,353	EN 10270-1	855,528	65,93	64,07	51,4 \| 87,7 \| 52,4 \| 14,1
D-359A-06	34	147	18,648	EN 10270-1	1052,995	90,53	56,47	44,8 \| 78,7 \| 45,6 \| 10,1
D-359A-05	34	127	21,756	EN 10270-1	1043,672	79,03	47,97	47,8 \| 80,7 \| 46,3 \| 16,5

Número de molas metálicas semelhantes: 22
