Mola de compressão D-339R Aço mola Ø 4,5 x 27,5 x 154 mm

Descontos por quantidade - Mola de compressão D-339R

Quantidade	Preço individual [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,8670 EUR
175	1,8647 EUR
250	1,8186 EUR
350	1,7923 EUR

Mola de compressão Comprar

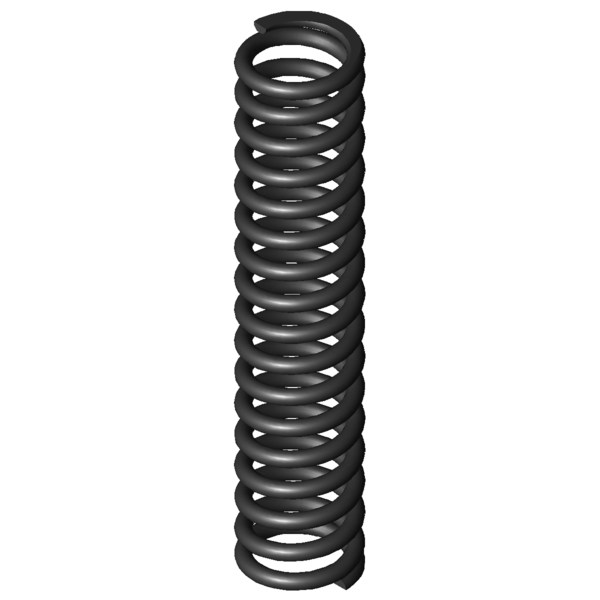

Imagem do Produto Mola de compressão D-339R

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339R

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	27,5	mm	Diâmetro médio de enrolamento
De	32	mm	Diâmetro externo de enrolamento
Dd	22,1	mm	Maior diâmetro do mandril
Dh	33,2	mm	Diâmetro mais pequeno de manga
L0	154	mm	Comprimento não tensionado da mola
Lk	76,3	mm	Comprimento de dobra
Fn	834,173	N	Força máxima com carga estática
Ln	89,63	mm	Comprimento mais pequeno com carga estática
sn	64,37	mm	Maior deslocamento da mola com carga estática
Fndyn	763,703	N	Força máxima com carga dinâmica
Lndyn	95,07	mm	Comprimento mais pequeno com carga dinâmica
shdyn	29,89	mm	Maior deslocamento da mola com carga dinâmica
S	9,645	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	15,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	12,959	N/mm	Flecha da mola
Gew	190,071	g	Peso do artigo
Fntol	50,78	N	(+/-) tolerância para força máxima estática
Fndtol	49,73	N	(+/-) tolerância para força máxima dinâmica
Detol	0,4	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,95	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AD	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339R Aço mola Ø 4,5 x 27,5 x 154 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339R Aço mola Ø 4,5 x 27,5 x 154 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339R Aço mola Ø 4,5 x 27,5 x 154 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339R Aço mola Ø 4,5 x 27,5 x 154 mm

cálculo do caminho de força Mola de compressão D-339R

Formulário de consulta Mola de compressão D-339R Aço mola Ø 4,5 x 27,5 x 154 mm

Formulário de consulta Mola de compressão D-339R

Molas de compressão semelhantes para Mola de compressão D-339R Aço mola Ø 4,5 x 27,5 x 154 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-339R	EN 10270-1	4,5	32	154	834,173	89,63	64,37	15,5	12,959	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339R	1.4310	4,5	32	154	716,467	89,63	64,37	15,5	11,131	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-272A	27,5	165	1,377	EN 10270-1	140,68	62,81	102,19	42,9 \| 78,3 \| 39,9 \| 10,6
D-266	34,5	170	1,429	EN 10270-1	182,881	42	128	42,3 \| 79,6 \| 36,1 \| 11,0
D-288N-10	30	135	1,886	EN 10270-1	135,858	62,96	72,04	49,5 \| 81,2 \| 52,8 \| 14,6
D-288K-13	33	150	1,895	EN 10270-1	192,439	48,42	101,58	47,8 \| 85,5 \| 43,2 \| 14,6
D-272	27,5	165	2,038	EN 10270-1	234,72	49,8	115,2	45,3 \| 78,3 \| 42,0 \| 15,7
D-288Z-23	33	157	2,445	EN 10270-1	254,586	52,88	104,13	50,8 \| 87,2 \| 46,2 \| 18,9
D-298E	33	148	2,99	EN 10270-1	264,505	59,54	88,46	54,5 \| 88,1 \| 52,2 \| 23,1
D-296	35,2	135	3,835	EN 10270-1	362,819	40,4	94,6	56,2 \| 83,2 \| 55,8 \| 29,6
D-288Z-34	28	142	4,225	EN 10270-1	383,811	51,16	90,84	57,7 \| 82,1 \| 58,4 \| 32,6
D-328A	36	170	4,302	EN 10270-1	316,191	96,5	73,5	61,8 \| 89,5 \| 62,7 \| 33,2
D-313JA	34	145	4,872	EN 10270-1	406,784	61,51	83,49	63,3 \| 89,4 \| 62,9 \| 37,6
D-327A	36	141	5,896	EN 10270-1	403,35	72,58	68,42	68,8 \| 89,8 \| 71,2 \| 45,5
D-328	36	170	6,367	EN 10270-1	650,727	67,8	102,2	69,7 \| 89,5 \| 70,5 \| 49,1
D-358A	37	160	10,503	EN 10270-1	447,092	117,43	42,57	77,3 \| 90,9 \| 59,9 \| 81,0
D-339R	32	154	12,959	EN 10270-1	834,173	89,63	64,37	100,0 \| 100,0 \| 100,0 \| 100,0
D-357A	37	144	14,393	EN 10270-1	800,314	88,4	55,6	90,4 \| 90,0 \| 91,2 \| 90,0
D-358	37	160	15,545	EN 10270-1	1203,33	82,59	77,41	83,5 \| 90,9 \| 76,2 \| 83,4
D-359A-07	34	166	16,317	EN 10270-1	1043,672	102,04	63,96	87,1 \| 92,3 \| 89,6 \| 79,4
D-359A-06	34	147	18,648	EN 10270-1	1052,995	90,53	56,47	82,1 \| 93,2 \| 83,5 \| 69,5
D-363A	30	160	24,697	EN 10270-1	1386,889	103,84	56,16	73,2 \| 93,3 \| 73,7 \| 52,5
D-388	38,3	155	39,18	EN 10270-1	2065,885	102,27	52,73	59,7 \| 84,8 \| 61,1 \| 33,1
D-389A-21	37,8	150	41,076	EN 10270-1	1964,331	102,18	47,82	58,1 \| 84,5 \| 58,4 \| 31,5
D-364R-18	28	170	44,238	EN 10270-1	1969,525	125,48	44,52	57,2 \| 86,6 \| 55,8 \| 29,3
D-364R-13	32	125	65,321	EN 10270-1	2296,468	89,84	35,16	50,2 \| 85,4 \| 45,5 \| 19,8
D-389R	34	166	80,175	EN 10270-1	2423,572	135,77	30,23	46,9 \| 83,7 \| 40,7 \| 16,2
D-389AA	30	150	96,638	EN 10270-1	3041,893	118,52	31,48	46,1 \| 86,8 \| 38,2 \| 13,4

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202081; Mola de compressão D-339R

País de origem: DE, German; Mola de compressão D-339R
