Mola de compressão D-288K-13 Aço mola Ø 2,8 x 30,2 x 150 mm

Descontos por quantidade - Mola de compressão D-288K-13

Quantidade	Preço individual [EUR]
1	6,0600 EUR
2	4,2700 EUR
3	4,0700 EUR
7	3,2700 EUR
17	1,9600 EUR
37	1,5300 EUR
75	1,4100 EUR
125	1,1143 EUR
175	1,0455 EUR
250	0,9455 EUR
350	0,8716 EUR
450	0,8148 EUR

Mola de compressão Comprar

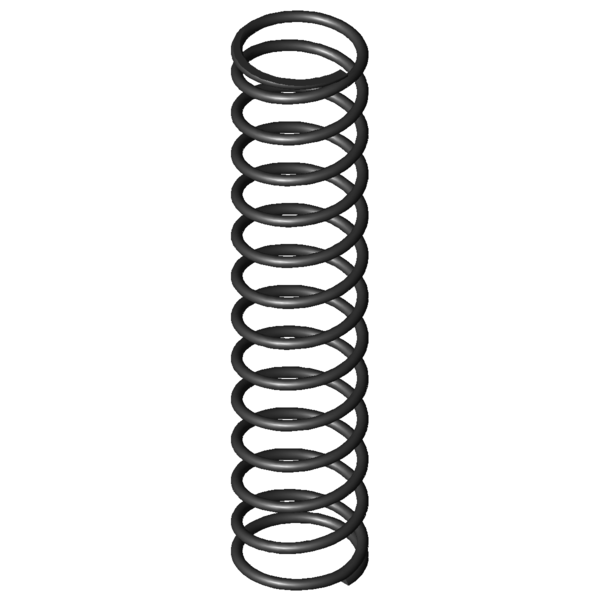

Imagem do Produto Mola de compressão D-288K-13

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288K-13

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,8	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	30,2	mm	Diâmetro médio de enrolamento
De	33	mm	Diâmetro externo de enrolamento
Dd	26,6	mm	Maior diâmetro do mandril
Dh	34,2	mm	Diâmetro mais pequeno de manga
L0	150	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	192,439	N	Força máxima com carga estática
Ln	48,42	mm	Comprimento mais pequeno com carga estática
sn	101,58	mm	Maior deslocamento da mola com carga estática
Fndyn	183,711	N	Força máxima com carga dinâmica
Lndyn	53,03	mm	Comprimento mais pequeno com carga dinâmica
shdyn	56,36	mm	Maior deslocamento da mola com carga dinâmica
S	12,267	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	12	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	1,895	N/mm	Flecha da mola
Gew	64,6504	g	Peso do artigo
Fntol	11,14	N	(+/-) tolerância para força máxima estática
Fndtol	11,01	N	(+/-) tolerância para força máxima dinâmica
Detol	0,5	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	4,33	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	Q	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288K-13 Aço mola Ø 2,8 x 30,2 x 150 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288K-13 Aço mola Ø 2,8 x 30,2 x 150 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288K-13 Aço mola Ø 2,8 x 30,2 x 150 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288K-13 Aço mola Ø 2,8 x 30,2 x 150 mm

cálculo do caminho de força Mola de compressão D-288K-13

Formulário de consulta Mola de compressão D-288K-13 Aço mola Ø 2,8 x 30,2 x 150 mm

Formulário de consulta Mola de compressão D-288K-13

Molas de compressão semelhantes para Mola de compressão D-288K-13 Aço mola Ø 2,8 x 30,2 x 150 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-288K-13	EN 10270-1	2,8	33	150	192,439	48,42	101,58	12	1,895	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288K-13	1.4310	2,8	33	150	165,285	48,42	101,58	12	1,627	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-206A-22	34	153	0,061	EN 10270-1	6,145	52,36	100,64	45,4 \| 81,7 \| 51,1 \| 3,2
D-207JH	34	164	0,177	EN 10270-1	24,391	26	138	44,4 \| 80,7 \| 43,1 \| 9,3
D-207JO	26,5	152	0,264	EN 10270-1	31,836	31,44	120,56	47,3 \| 77,5 \| 50,4 \| 13,9
D-268E	31	163	1,273	EN 10270-1	145,542	48,7	114,3	80,4 \| 91,7 \| 82,3 \| 67,2
D-266	34,5	170	1,429	EN 10270-1	182,881	42	128	84,6 \| 91,1 \| 87,2 \| 75,4
D-288N-10	30	135	1,886	EN 10270-1	135,858	62,96	72,04	88,0 \| 93,6 \| 70,8 \| 99,5
D-288K-13	33	150	1,895	EN 10270-1	192,439	48,42	101,58	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-23	33	157	2,445	EN 10270-1	254,586	52,88	104,13	86,8 \| 96,3 \| 86,6 \| 77,5
D-298E	33	148	2,99	EN 10270-1	264,505	59,54	88,46	79,6 \| 95,4 \| 79,9 \| 63,4
D-296	35,2	135	3,835	EN 10270-1	362,819	40,4	94,6	71,0 \| 90,4 \| 73,1 \| 49,4
D-288Z-34	28	142	4,225	EN 10270-1	383,811	51,16	90,84	68,5 \| 90,9 \| 69,8 \| 44,8
D-313JA	34	145	4,872	EN 10270-1	406,784	61,51	83,49	64,7 \| 90,5 \| 64,7 \| 38,9
D-327A	36	141	5,896	EN 10270-1	403,35	72,58	68,42	58,3 \| 85,2 \| 57,5 \| 32,1
D-324	37	135	7,639	EN 10270-1	621,215	53,68	81,32	54,5 \| 83,1 \| 55,5 \| 24,8
D-358A	37	160	10,503	EN 10270-1	447,092	117,43	42,57	46,7 \| 79,6 \| 42,5 \| 18,0
D-339R	32	154	12,959	EN 10270-1	834,173	89,63	64,37	47,8 \| 85,5 \| 43,2 \| 14,6
D-357A	37	144	14,393	EN 10270-1	800,314	88,4	55,6	44,3 \| 80,4 \| 39,4 \| 13,2
D-358	37	160	15,545	EN 10270-1	1203,33	82,59	77,41	46,0 \| 79,6 \| 46,1 \| 12,2
D-359A-07	34	166	16,317	EN 10270-1	1043,672	102,04	63,96	44,5 \| 81,1 \| 40,7 \| 11,6
D-359A-06	34	147	18,648	EN 10270-1	1052,995	90,53	56,47	43,6 \| 83,7 \| 36,9 \| 10,2
D-359A-05	34	127	21,756	EN 10270-1	1043,672	79,03	47,97	40,3 \| 79,2 \| 32,8 \| 8,7
D-363A	30	160	24,697	EN 10270-1	1386,889	103,84	56,16	40,8 \| 80,2 \| 34,6 \| 7,7

Número de molas metálicas semelhantes: 21

Número de tarifa alfandegária: 73202081; Mola de compressão D-288K-13

País de origem: DE, German; Mola de compressão D-288K-13
