Mola de compressão D-288Z-34 Aço mola Ø 3 x 25 x 142 mm

Descontos por quantidade - Mola de compressão D-288Z-34

Quantidade	Preço individual [EUR]
1	5,6700 EUR
2	4,0000 EUR
3	3,8100 EUR
7	2,9900 EUR
17	1,5200 EUR
37	1,2000 EUR
75	1,0100 EUR
125	0,7829 EUR
175	0,7387 EUR
250	0,6198 EUR
350	0,5936 EUR
450	0,5368 EUR

Mola de compressão Comprar

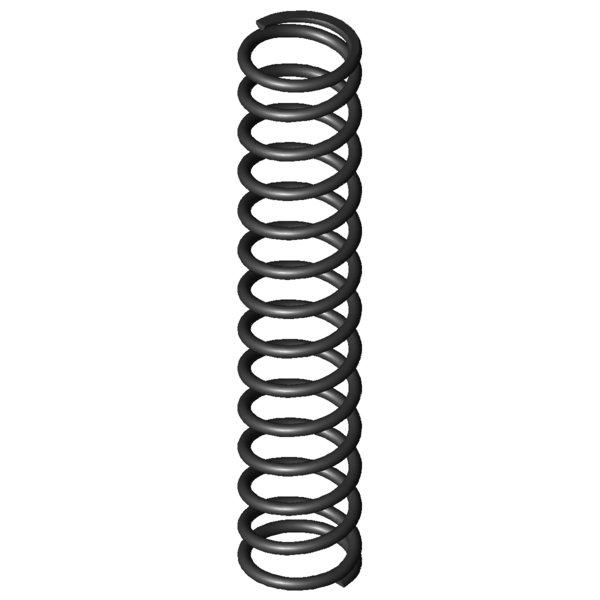

Imagem do Produto Mola de compressão D-288Z-34

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288Z-34

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	25	mm	Diâmetro médio de enrolamento
De	28	mm	Diâmetro externo de enrolamento
Dd	21,2	mm	Maior diâmetro do mandril
Dh	29,1	mm	Diâmetro mais pequeno de manga
L0	142	mm	Comprimento não tensionado da mola
Lk	73,56	mm	Comprimento de dobra
Fn	383,811	N	Força máxima com carga estática
Ln	51,16	mm	Comprimento mais pequeno com carga estática
sn	90,84	mm	Maior deslocamento da mola com carga estática
Fndyn	333,772	N	Força máxima com carga dinâmica
Lndyn	63	mm	Comprimento mais pequeno com carga dinâmica
shdyn	29,71	mm	Maior deslocamento da mola com carga dinâmica
S	11,12	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	12,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	4,225	N/mm	Flecha da mola
Gew	63,6313	g	Peso do artigo
Fntol	17,44	N	(+/-) tolerância para força máxima estática
Fndtol	17,2	N	(+/-) tolerância para força máxima dinâmica
Detol	0,45	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,77	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	N	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288Z-34 Aço mola Ø 3 x 25 x 142 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288Z-34 Aço mola Ø 3 x 25 x 142 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288Z-34 Aço mola Ø 3 x 25 x 142 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288Z-34 Aço mola Ø 3 x 25 x 142 mm

cálculo do caminho de força Mola de compressão D-288Z-34

Formulário de consulta Mola de compressão D-288Z-34 Aço mola Ø 3 x 25 x 142 mm

Formulário de consulta Mola de compressão D-288Z-34

Molas de compressão semelhantes para Mola de compressão D-288Z-34 Aço mola Ø 3 x 25 x 142 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-288Z-34	EN 10270-1	3	28	142	383,811	51,16	90,84	12,5	4,225	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-34	1.4310	3	28	142	329,654	51,16	90,84	12,5	3,629	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-207JO	26,5	152	0,264	EN 10270-1	31,836	31,44	120,56	42,5 \| 79,4 \| 41,8 \| 6,2
D-207M-01	28	130	0,427	EN 10270-1	45,373	23,71	106,29	46,8 \| 81,6 \| 48,6 \| 10,1
D-236D	27	125	0,719	EN 10270-1	59,213	42,7	82,3	51,2 \| 83,7 \| 53,0 \| 17,0
D-237A	27	135	0,835	EN 10270-1	81,487	37,36	97,64	54,3 \| 86,1 \| 57,1 \| 19,8
D-239A-05	25	139,5	1,072	EN 10270-1	110,434	36,46	103,04	56,2 \| 84,7 \| 58,5 \| 25,4
D-237	27	135	1,227	EN 10270-1	125,245	32,95	102,05	58,6 \| 86,1 \| 60,8 \| 29,0
D-272A	27,5	165	1,377	EN 10270-1	140,68	62,81	102,19	61,5 \| 89,2 \| 62,8 \| 32,6
D-288N-10	30	135	1,886	EN 10270-1	135,858	62,96	72,04	65,3 \| 93,9 \| 57,4 \| 44,6
D-288K-13	33	150	1,895	EN 10270-1	192,439	48,42	101,58	68,5 \| 90,9 \| 69,8 \| 44,8
D-272	27,5	165	2,038	EN 10270-1	234,72	49,8	115,2	69,1 \| 89,2 \| 70,0 \| 48,2
D-298E	33	148	2,99	EN 10270-1	264,505	59,54	88,46	81,8 \| 91,5 \| 83,1 \| 70,8
D-271	27,5	115	2,996	EN 10270-1	233,713	37	78	77,3 \| 87,5 \| 73,4 \| 70,9
D-288Z-45	27	170	3,227	EN 10270-1	314,989	72,38	97,62	85,7 \| 93,3 \| 87,6 \| 76,4
D-302A	28,2	135	3,696	EN 10270-1	214,562	76,94	58,06	81,1 \| 96,0 \| 59,9 \| 87,5
D-288Z-34	28	142	4,225	EN 10270-1	383,811	51,16	90,84	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-44	27	117	4,775	EN 10270-1	315,892	50,85	66,15	86,3 \| 92,9 \| 77,6 \| 88,5
D-301A	28,2	113	5,064	EN 10270-1	279,165	57,88	55,12	80,3 \| 90,9 \| 66,7 \| 83,4
D-302	28,2	135	5,469	EN 10270-1	442,679	54,06	80,94	87,1 \| 96,0 \| 87,9 \| 77,3
D-333A	29	130	9,022	EN 10270-1	327,184	93,74	36,26	65,7 \| 87,7 \| 62,6 \| 46,8
D-329B-05	30	125	12,365	EN 10270-1	756,24	63,84	61,16	59,6 \| 85,5 \| 59,0 \| 34,2
D-339R	32	154	12,959	EN 10270-1	834,173	89,63	64,37	57,7 \| 82,1 \| 58,4 \| 32,6
D-333	29	130	13,353	EN 10270-1	855,528	65,93	64,07	59,0 \| 87,7 \| 57,7 \| 31,6
D-339A	24	150	14,489	EN 10270-1	574,122	110,38	39,63	56,5 \| 85,1 \| 55,2 \| 29,2
D-339	24	150	17,622	EN 10270-1	1018,97	92,18	57,83	53,3 \| 85,1 \| 50,7 \| 24,0
D-363A	30	160	24,697	EN 10270-1	1386,889	103,84	56,16	47,5 \| 80,7 \| 44,7 \| 17,1
D-363	30	125	32,6	EN 10270-1	1431,344	81,09	43,91	43,7 \| 80,5 \| 37,6 \| 13,0
D-364R-18	28	170	44,238	EN 10270-1	1969,525	125,48	44,52	41,1 \| 79,4 \| 34,2 \| 9,6
D-364R	28	136	52,801	EN 10270-1	1535,703	106,92	29,08	40,0 \| 83,4 \| 28,5 \| 8,0
D-364RB	28	125	66,03	EN 10270-1	1903,357	96,17	28,83	37,6 \| 80,5 \| 26,0 \| 6,4
D-389AA	30	150	96,638	EN 10270-1	3041,893	118,52	31,48	35,4 \| 78,1 \| 23,6 \| 4,4

Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202081; Mola de compressão D-288Z-34

País de origem: DE, German; Mola de compressão D-288Z-34
