Mola de compressão D-288Z-45 Aço mola Ø 3 x 24 x 170 mm

Descontos por quantidade - Mola de compressão D-288Z-45

Quantidade	Preço individual [EUR]
1	5,6700 EUR
2	4,0000 EUR
3	3,8100 EUR
7	2,9900 EUR
17	1,5200 EUR
37	1,2000 EUR
75	1,0100 EUR
125	0,7829 EUR
175	0,7387 EUR
250	0,6198 EUR
350	0,5936 EUR
450	0,5368 EUR

Mola de compressão Comprar

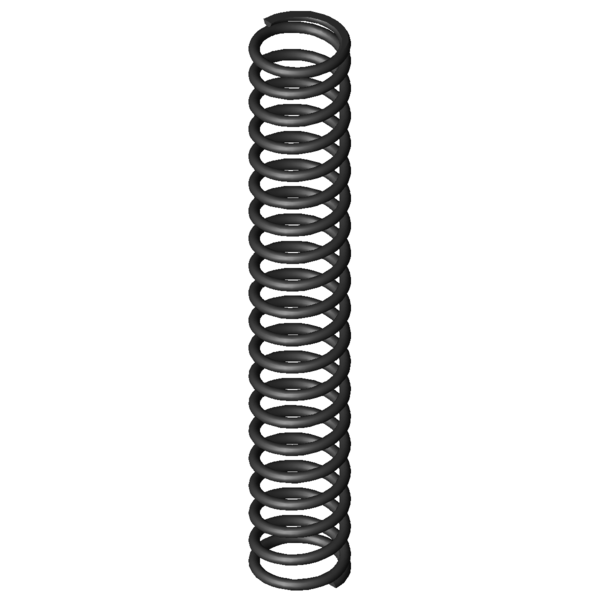

Imagem do Produto Mola de compressão D-288Z-45

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288Z-45

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	24	mm	Diâmetro médio de enrolamento
De	27	mm	Diâmetro externo de enrolamento
Dd	20,3	mm	Maior diâmetro do mandril
Dh	28	mm	Diâmetro mais pequeno de manga
L0	170	mm	Comprimento não tensionado da mola
Lk	125,68	mm	Comprimento de dobra
Fn	314,989	N	Força máxima com carga estática
Ln	72,38	mm	Comprimento mais pequeno com carga estática
sn	97,62	mm	Maior deslocamento da mola com carga estática
Fndyn	297,429	N	Força máxima com carga dinâmica
Lndyn	77,82	mm	Comprimento mais pequeno com carga dinâmica
shdyn	45,96	mm	Maior deslocamento da mola com carga dinâmica
S	9,027	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	18,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	3,227	N/mm	Flecha da mola
Gew	86,363	g	Peso do artigo
Fntol	16,55	N	(+/-) tolerância para força máxima estática
Fndtol	16,28	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	3,66	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	N	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288Z-45 Aço mola Ø 3 x 24 x 170 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288Z-45 Aço mola Ø 3 x 24 x 170 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288Z-45 Aço mola Ø 3 x 24 x 170 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288Z-45 Aço mola Ø 3 x 24 x 170 mm

cálculo do caminho de força Mola de compressão D-288Z-45

Formulário de consulta Mola de compressão D-288Z-45 Aço mola Ø 3 x 24 x 170 mm

Formulário de consulta Mola de compressão D-288Z-45

Molas de compressão semelhantes para Mola de compressão D-288Z-45 Aço mola Ø 3 x 24 x 170 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-288Z-45	EN 10270-1	3	27	170	314,989	72,38	97,62	18,5	3,227	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-45	1.4310	3	27	170	270,542	72,38	97,62	18,5	2,771	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-234N-10	30	170	0,55	EN 10270-1	70,602	41,64	128,36	50,6 \| 85,6 \| 49,2 \| 17,0
D-234O	30	182	0,55	EN 10270-1	77,202	41,64	140,36	49,1 \| 83,4 \| 47,0 \| 17,0
D-238A	27	195	0,564	EN 10270-1	79,863	53,37	141,63	49,7 \| 84,6 \| 47,1 \| 17,5
D-238	27	195	0,835	EN 10270-1	125,184	45	150	54,3 \| 84,6 \| 52,4 \| 25,9
D-237A	27	135	0,835	EN 10270-1	81,487	37,36	97,64	56,9 \| 82,0 \| 62,9 \| 25,9
D-237	27	135	1,227	EN 10270-1	125,245	32,95	102,05	62,6 \| 82,0 \| 67,7 \| 38,0
D-268E	31	163	1,273	EN 10270-1	145,542	48,7	114,3	64,7 \| 88,8 \| 65,8 \| 39,5
D-272A	27,5	165	1,377	EN 10270-1	140,68	62,81	102,19	68,5 \| 92,9 \| 70,1 \| 42,7
D-263M	24	159	1,486	EN 10270-1	166,547	46,93	112,07	67,1 \| 85,3 \| 70,0 \| 46,1
D-288O	30	189	2,008	EN 10270-1	260,008	59,48	129,52	77,4 \| 91,1 \| 79,0 \| 62,2
D-272	27,5	165	2,038	EN 10270-1	234,72	49,8	115,2	78,5 \| 92,9 \| 79,6 \| 63,1
D-278A	22,5	175	2,211	EN 10270-1	227,107	72,28	102,73	80,0 \| 87,9 \| 83,6 \| 68,5
D-278	22,5	175	2,689	EN 10270-1	292,546	66,2	108,8	87,5 \| 87,9 \| 91,3 \| 83,3
D-303A	28,2	200	3,039	EN 10270-1	327,58	92,19	107,81	93,0 \| 91,5 \| 93,4 \| 94,2
D-288Z-45	27	170	3,227	EN 10270-1	314,989	72,38	97,62	100,0 \| 100,0 \| 100,0 \| 100,0
D-303	28,2	200	3,696	EN 10270-1	454,771	76,94	123,06	84,4 \| 91,5 \| 74,3 \| 87,3
D-288Z-34	28	142	4,225	EN 10270-1	383,811	51,16	90,84	85,7 \| 93,3 \| 87,6 \| 76,4
D-334A	29	185	7,418	EN 10270-1	539,508	112,27	72,73	65,5 \| 86,7 \| 66,4 \| 43,5
D-334	29	185	9,022	EN 10270-1	823,409	93,74	91,26	62,8 \| 86,7 \| 65,9 \| 35,8
D-339A	24	150	14,489	EN 10270-1	574,122	110,38	39,63	51,3 \| 84,0 \| 47,7 \| 22,3
D-339	24	150	17,622	EN 10270-1	1018,97	92,18	57,83	49,1 \| 84,0 \| 45,1 \| 18,3
D-364A	30	180	18,111	EN 10270-1	761,233	137,97	42,03	47,2 \| 81,5 \| 42,2 \| 17,8
D-364	30	180	22,027	EN 10270-1	1426,938	115,22	64,78	46,8 \| 81,5 \| 44,2 \| 14,6
D-363A	30	160	24,697	EN 10270-1	1386,889	103,84	56,16	44,9 \| 81,4 \| 40,1 \| 13,1
D-364R-18	28	170	44,238	EN 10270-1	1969,525	125,48	44,52	40,6 \| 83,7 \| 30,8 \| 7,3
D-389AA	30	150	96,638	EN 10270-1	3041,893	118,52	31,48	33,1 \| 74,8 \| 21,3 \| 3,3

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202081; Mola de compressão D-288Z-45

País de origem: DE, German; Mola de compressão D-288Z-45
