Mola de compressão D-303A Aço mola Ø 3,2 x 25 x 200 mm

Descontos por quantidade - Mola de compressão D-303A

Quantidade	Preço individual [EUR]
1	5,9700 EUR
2	4,2100 EUR
3	4,0100 EUR
7	3,2100 EUR
17	1,7700 EUR
37	1,3500 EUR
75	1,1900 EUR
125	0,9703 EUR
175	0,8890 EUR
250	0,8202 EUR
350	0,7705 EUR
450	0,7136 EUR

Mola de compressão Comprar

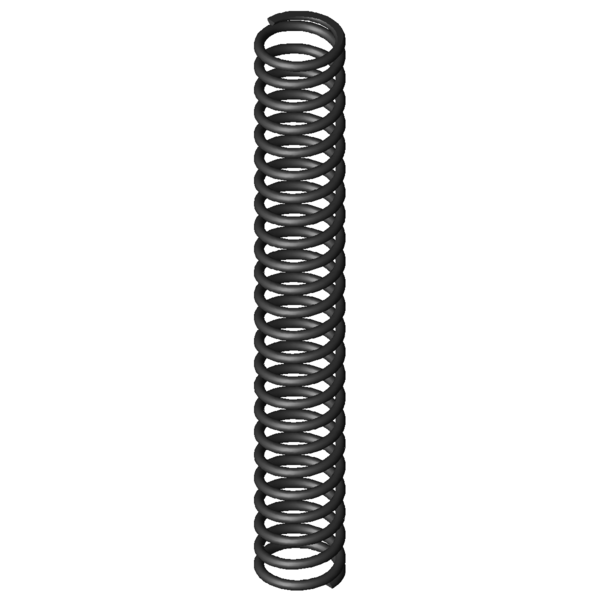

Imagem do Produto Mola de compressão D-303A

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-303A

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	25	mm	Diâmetro médio de enrolamento
De	28,2	mm	Diâmetro externo de enrolamento
Dd	21	mm	Maior diâmetro do mandril
Dh	29,3	mm	Diâmetro mais pequeno de manga
L0	200	mm	Comprimento não tensionado da mola
Lk	160,9	mm	Comprimento de dobra
Fn	327,58	N	Força máxima com carga estática
Ln	92,19	mm	Comprimento mais pequeno com carga estática
sn	107,81	mm	Maior deslocamento da mola com carga estática
Fndyn	306,619	N	Força máxima com carga dinâmica
Lndyn	99,09	mm	Comprimento mais pequeno com carga dinâmica
shdyn	59,97	mm	Maior deslocamento da mola com carga dinâmica
S	8,747	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	22,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	3,039	N/mm	Flecha da mola
Gew	122,3281	g	Peso do artigo
Fntol	18,34	N	(+/-) tolerância para força máxima estática
Fndtol	18,02	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	4,42	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	P	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-303A Aço mola Ø 3,2 x 25 x 200 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-303A Aço mola Ø 3,2 x 25 x 200 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-303A Aço mola Ø 3,2 x 25 x 200 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-303A Aço mola Ø 3,2 x 25 x 200 mm

cálculo do caminho de força Mola de compressão D-303A

Formulário de consulta Mola de compressão D-303A Aço mola Ø 3,2 x 25 x 200 mm

Formulário de consulta Mola de compressão D-303A

Molas de compressão semelhantes para Mola de compressão D-303A Aço mola Ø 3,2 x 25 x 200 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-303A	EN 10270-1	3,2	28,2	200	327,58	92,19	107,81	22,5	3,039	100,0 \| 100,0 \| 100,0 \| 100,0
VD-303	1.4310	3,2	28,2	200	390,601	76,94	123,06	18,5	3,174	93,8 \| 100,0 \| 85,7 \| 95,7
VD-303A	1.4310	3,2	28,2	200	281,357	92,19	107,81	22,5	2,61	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 3

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-234O	30	182	0,55	EN 10270-1	77,202	41,64	140,36	50,3 \| 82,5 \| 50,2 \| 18,1
D-234N-10	30	170	0,55	EN 10270-1	70,602	41,64	128,36	50,5 \| 80,5 \| 52,8 \| 18,1
D-238A	27	195	0,564	EN 10270-1	79,863	53,37	141,63	51,4 \| 85,2 \| 50,3 \| 18,6
D-239A-06	25	205,5	0,724	EN 10270-1	111,129	52,04	153,46	52,9 \| 82,8 \| 52,1 \| 23,8
D-238	27	195	0,835	EN 10270-1	125,184	45	150	55,9 \| 85,2 \| 55,0 \| 27,5
D-244A	22	200	0,906	EN 10270-1	126,551	60,25	139,75	56,0 \| 80,2 \| 57,9 \| 29,8
D-247D-09	20	200	1,035	EN 10270-1	134,611	69,96	130,04	58,0 \| 77,8 \| 62,0 \| 34,1
D-244	22	200	1,101	EN 10270-1	156,557	57,85	142,15	59,4 \| 80,2 \| 61,8 \| 36,2
D-273A	27,5	240	1,132	EN 10270-1	186,417	75,31	164,69	61,6 \| 86,3 \| 61,2 \| 37,3
D-268E	31	163	1,273	EN 10270-1	145,542	48,7	114,3	64,9 \| 83,5 \| 69,4 \| 41,9
D-272A	27,5	165	1,377	EN 10270-1	140,68	62,81	102,19	66,7 \| 86,0 \| 68,9 \| 45,3
D-273	27,5	240	1,377	EN 10270-1	235,001	69,3	170,7	66,4 \| 86,3 \| 67,4 \| 45,3
D-288O	30	189	2,008	EN 10270-1	260,008	59,48	129,52	79,8 \| 92,0 \| 81,3 \| 66,1
D-272	27,5	165	2,038	EN 10270-1	234,72	49,8	115,2	78,6 \| 86,0 \| 82,6 \| 67,1
D-303A	28,2	200	3,039	EN 10270-1	327,58	92,19	107,81	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-45	27	170	3,227	EN 10270-1	314,989	72,38	97,62	93,0 \| 91,5 \| 93,4 \| 94,2
D-303	28,2	200	3,696	EN 10270-1	454,771	76,94	123,06	87,3 \| 100,0 \| 79,8 \| 82,2
D-288Z-34	28	142	4,225	EN 10270-1	383,811	51,16	90,84	81,6 \| 88,0 \| 84,8 \| 71,9
D-334A	29	185	7,418	EN 10270-1	539,508	112,27	72,73	65,0 \| 89,9 \| 64,1 \| 41,0
D-334	29	185	9,022	EN 10270-1	823,409	93,74	91,26	61,9 \| 89,9 \| 62,2 \| 33,7
D-359A-09	34	206	13,053	EN 10270-1	1056,725	125,05	80,95	52,6 \| 81,3 \| 53,0 \| 23,3
D-359A-08	34	186	14,504	EN 10270-1	1050,923	113,54	72,46	50,0 \| 80,0 \| 49,2 \| 21,0
D-364A	30	180	18,111	EN 10270-1	761,233	137,97	42,03	46,8 \| 82,7 \| 41,0 \| 16,8
D-364	30	180	22,027	EN 10270-1	1426,938	115,22	64,78	46,0 \| 82,7 \| 41,5 \| 13,8
D-363A	30	160	24,697	EN 10270-1	1386,889	103,84	56,16	43,2 \| 79,3 \| 37,9 \| 12,3
D-364R-18	28	170	44,238	EN 10270-1	1969,525	125,48	44,52	38,9 \| 80,8 \| 29,0 \| 6,9

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202081; Mola de compressão D-303A

País de origem: DE, German; Mola de compressão D-303A
