Mola de compressão D-333A Aço mola Ø 4 x 25 x 130 mm

Descontos por quantidade - Mola de compressão D-333A

Quantidade	Preço individual [EUR]
1	12,7100 EUR
2	10,1200 EUR
3	5,6200 EUR
7	3,4700 EUR
17	2,1700 EUR
37	1,8100 EUR
75	1,7400 EUR
125	1,7081 EUR
175	1,7063 EUR
250	1,6746 EUR
350	1,6471 EUR

Mola de compressão Comprar

Imagem do Produto Mola de compressão D-333A

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-333A

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	25	mm	Diâmetro médio de enrolamento
De	29	mm	Diâmetro externo de enrolamento
Dd	20,3	mm	Maior diâmetro do mandril
Dh	30	mm	Diâmetro mais pequeno de manga
L0	130	mm	Comprimento não tensionado da mola
Lk	36,2	mm	Comprimento de dobra
Fn	327,184	N	Força máxima com carga estática
Ln	93,74	mm	Comprimento mais pequeno com carga estática
sn	36,26	mm	Maior deslocamento da mola com carga estática
Fndyn	274,187	N	Força máxima com carga dinâmica
Lndyn	99,61	mm	Comprimento mais pequeno com carga dinâmica
shdyn	30,39	mm	Maior deslocamento da mola com carga dinâmica
S	6,811	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	18,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	9,022	N/mm	Flecha da mola
Gew	159,9315	g	Peso do artigo
Fntol	34,34	N	(+/-) tolerância para força máxima estática
Fndtol	33,54	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	3,26	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AC	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-333A Aço mola Ø 4 x 25 x 130 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-333A Aço mola Ø 4 x 25 x 130 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-333A Aço mola Ø 4 x 25 x 130 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-333A Aço mola Ø 4 x 25 x 130 mm

cálculo do caminho de força Mola de compressão D-333A

Formulário de consulta Mola de compressão D-333A Aço mola Ø 4 x 25 x 130 mm

Formulário de consulta Mola de compressão D-333A

Molas de compressão semelhantes para Mola de compressão D-333A Aço mola Ø 4 x 25 x 130 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-333A	EN 10270-1	4	29	130	327,184	93,74	36,26	18,5	9,022	74,0 \| 97,6 \| 51,3 \| 73,0
VD-333A	1.4310	4	29	130	281,017	93,74	36,26	18,5	7,749	92,9 \| 100,0 \| 92,9 \| 85,9
VD-333	1.4310	4	29	130	734,81	65,93	64,07	12,5	11,469	76,4 \| 100,0 \| 50,6 \| 78,7

Número de molas metálicas semelhantes: 3

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-237A	27	135	0,835	EN 10270-1	81,487	37,36	97,64	40,0 \| 79,8 \| 31,0 \| 9,2
D-232G	30	107	0,867	EN 10270-1	77,051	18,13	88,87	38,8 \| 74,7 \| 32,2 \| 9,6
D-234N	30	115	0,874	EN 10270-1	76,264	27,7	87,3	40,2 \| 78,4 \| 32,4 \| 9,7
D-234H	34	120	0,904	EN 10270-1	90,15	20,32	99,68	40,7 \| 78,1 \| 36,6 \| 7,3
D-239A-05	25	139,5	1,072	EN 10270-1	110,434	36,46	103,04	40,9 \| 76,5 \| 34,5 \| 11,9
D-237	27	135	1,227	EN 10270-1	125,245	32,95	102,05	41,9 \| 77,5 \| 38,2 \| 9,9
D-288N-10	30	135	1,886	EN 10270-1	135,858	62,96	72,04	51,4 \| 87,5 \| 51,4 \| 15,3
D-271	27,5	115	2,996	EN 10270-1	233,713	37	78	53,6 \| 82,1 \| 54,7 \| 24,2
D-288N	30	118	3,275	EN 10270-1	259,987	38,63	79,37	56,8 \| 88,1 \| 55,7 \| 26,5
D-302A	28,2	135	3,696	EN 10270-1	214,562	76,94	58,06	60,1 \| 88,9 \| 61,7 \| 29,9
D-288Z-34	28	142	4,225	EN 10270-1	383,811	51,16	90,84	59,6 \| 85,5 \| 59,0 \| 34,2
D-288Z-44	27	117	4,775	EN 10270-1	315,892	50,85	66,15	64,0 \| 86,2 \| 67,1 \| 38,6
D-301A	28,2	113	5,064	EN 10270-1	279,165	57,88	55,12	64,2 \| 88,1 \| 63,5 \| 41,0
D-302	28,2	135	5,469	EN 10270-1	442,679	54,06	80,94	66,7 \| 88,9 \| 67,0 \| 44,2
D-333A	29	130	9,022	EN 10270-1	327,184	93,74	36,26	74,0 \| 97,6 \| 51,3 \| 73,0
D-313J-10	28,6	109	9,523	EN 10270-1	507,228	55,73	53,27	81,6 \| 90,8 \| 77,1 \| 77,0
D-313N	25	123	11,264	EN 10270-1	579,688	71,54	51,46	87,4 \| 90,6 \| 80,4 \| 91,1
D-329B-05	30	125	12,365	EN 10270-1	756,24	63,84	61,16	100,0 \| 100,0 \| 100,0 \| 100,0
D-333	29	130	13,353	EN 10270-1	855,528	65,93	64,07	94,0 \| 97,6 \| 91,9 \| 92,6
D-334A-04	27	112	17,148	EN 10270-1	797,726	65,48	46,52	83,6 \| 93,2 \| 85,4 \| 72,1
D-359A-05	34	127	21,756	EN 10270-1	1043,672	79,03	47,97	73,7 \| 88,9 \| 75,4 \| 56,8
D-362A	30	110	30,185	EN 10270-1	700,862	86,78	23,22	65,2 \| 89,3 \| 65,3 \| 41,0
D-363	30	125	32,6	EN 10270-1	1431,344	81,09	43,91	64,5 \| 93,3 \| 62,3 \| 37,9
D-364R-49	33,6	125	39,687	EN 10270-1	1609,108	84,46	40,55	58,2 \| 86,9 \| 56,6 \| 31,2
D-364R	28	136	52,801	EN 10270-1	1535,703	106,92	29,08	52,6 \| 86,0 \| 48,4 \| 23,4
D-364R-13	32	125	65,321	EN 10270-1	2296,468	89,84	35,16	50,3 \| 86,8 \| 45,2 \| 18,9
D-364RB	28	125	66,03	EN 10270-1	1903,357	96,17	28,83	50,1 \| 88,3 \| 43,4 \| 18,7
D-389AA	30	150	96,638	EN 10270-1	3041,893	118,52	31,48	44,2 \| 81,6 \| 38,2 \| 12,8

Número de molas metálicas semelhantes: 27

Número de tarifa alfandegária: 73202081; Mola de compressão D-333A

País de origem: DE, German; Mola de compressão D-333A

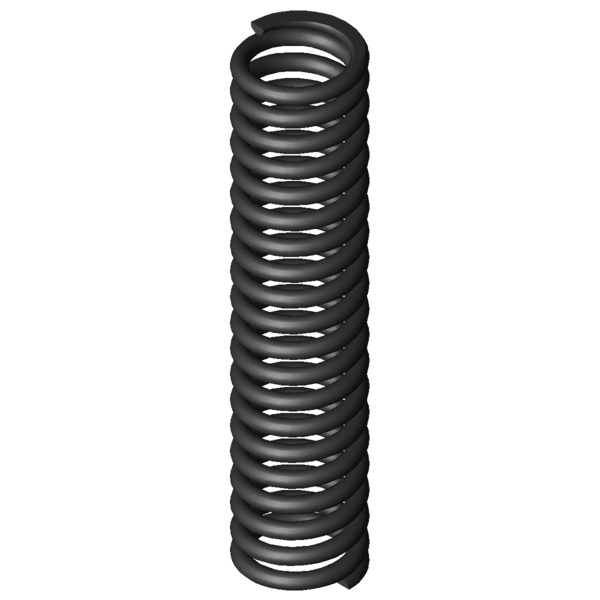

Imagem do Produto - Molas de compressão D-333A
