Mola de compressão D-288N Aço mola Ø 2,8 x 27,2 x 118 mm

Descontos por quantidade - Mola de compressão D-288N

Quantidade Preço individual [EUR]
1 5,9700 EUR
2 4,2100 EUR
3 4,0100 EUR
7 3,2100 EUR
17 1,7700 EUR
37 1,3500 EUR
75 1,1900 EUR
125 0,9703 EUR
175 0,8890 EUR
250 0,8202 EUR
350 0,7705 EUR
450 0,7136 EUR

Mola de compressão Comprar

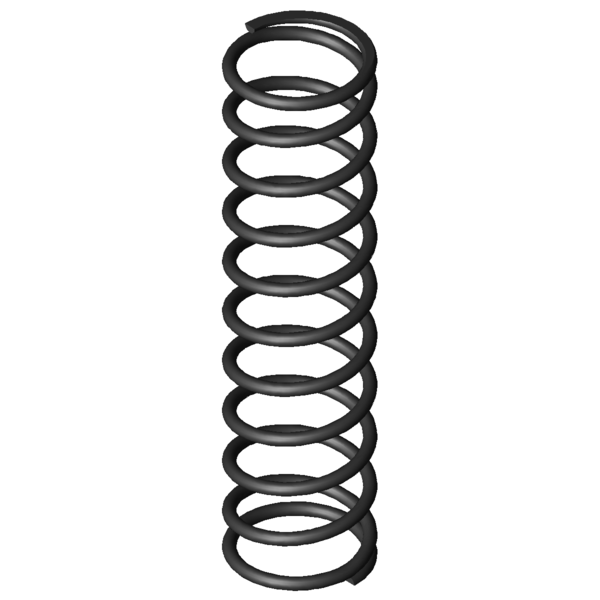

Imagem do Produto Mola de compressão D-288N
Imagem do Produto Mola de compressão D-288N
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288N

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 2,8 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 27,2 mm Diâmetro médio de enrolamento
De 30 mm Diâmetro externo de enrolamento
Dd 23,6 mm Maior diâmetro do mandril
Dh 31,3 mm Diâmetro mais pequeno de manga
L0 118 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 259,987 N Força máxima com carga estática
Ln 38,63 mm Comprimento mais pequeno com carga estática
sn 79,37 mm Maior deslocamento da mola com carga estática
Fndyn 249,425 N Força máxima com carga dinâmica
Lndyn 41,85 mm Comprimento mais pequeno com carga dinâmica
shdyn 30,24 mm Maior deslocamento da mola com carga dinâmica
S 12,126 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 9,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 3,275 N/mm Flecha da mola
Gew 47,8303 g Peso do artigo
Fntol 13,07 N (+/-) tolerância para força máxima estática
Fndtol 12,91 N (+/-) tolerância para força máxima dinâmica
Detol 0,5 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 2,8 mm (+/-) tolerância para comprimento não tensionado da mola
PG P - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288N Aço mola Ø 2,8 x 27,2 x 118 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288N Aço mola Ø 2,8 x 27,2 x 118 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288N Aço mola Ø 2,8 x 27,2 x 118 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288N Aço mola Ø 2,8 x 27,2 x 118 mm

cálculo do caminho de força Mola de compressão D-288N

Formulário de consulta Mola de compressão D-288N Aço mola Ø 2,8 x 27,2 x 118 mm

Formulário de consulta Mola de compressão D-288N

Molas de compressão semelhantes para Mola de compressão D-288N Aço mola Ø 2,8 x 27,2 x 118 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-288N EN 10270-1 2,8 30 118 259,987 38,63 79,37 9,5 3,275 100,0 | 100,0 | 100,0 | 100,0
VD-288N 1.4310 2,8 30 118 223,302 38,63 79,37 9,5 2,813 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-207JB 35,5 115 0,239 EN 10270-1 23,039 18,43 96,57 43,8 | 78,5 | 45,5 | 7,3
D-207M-01 28 130 0,427 EN 10270-1 45,373 23,71 106,29 46,5 | 80,4 | 46,1 | 13,0
D-207M 28 106 0,66 EN 10270-1 59,064 16,47 89,53 52,0 | 80,1 | 55,7 | 20,1
D-236D 27 125 0,719 EN 10270-1 59,213 42,7 82,3 55,6 | 85,3 | 59,6 | 22,0
D-232G 30 107 0,867 EN 10270-1 77,051 18,13 88,87 57,0 | 85,0 | 59,5 | 26,5
D-234N 30 115 0,874 EN 10270-1 76,264 27,7 87,3 58,8 | 89,6 | 60,1 | 26,7
D-234H 34 120 0,904 EN 10270-1 90,15 20,32 99,68 56,9 | 86,0 | 57,1 | 27,6
D-268A-05 32 100 1,55 EN 10270-1 96,538 37,72 62,28 64,8 | 89,3 | 57,8 | 47,3
D-288N-10 30 135 1,886 EN 10270-1 135,858 62,96 72,04 75,0 | 95,8 | 71,5 | 57,6
D-268D 31 103 2,022 EN 10270-1 142,546 32,52 70,48 74,9 | 91,1 | 71,8 | 61,7
D-265 34,5 110 2,208 EN 10270-1 183,271 27 83 80,1 | 89,8 | 83,1 | 67,4
D-271 27,5 115 2,996 EN 10270-1 233,713 37 78 92,8 | 92,8 | 94,1 | 91,5
D-288N 30 118 3,275 EN 10270-1 259,987 38,63 79,37 100,0 | 100,0 | 100,0 | 100,0
D-288Z-22 33 108 3,596 EN 10270-1 252,141 37,88 70,13 91,9 | 91,9 | 92,7 | 91,1
D-302A 28,2 135 3,696 EN 10270-1 214,562 76,94 58,06 85,4 | 89,6 | 77,8 | 88,6
D-288Z-44 27 117 4,775 EN 10270-1 315,892 50,85 66,15 81,9 | 94,2 | 82,8 | 68,6
D-301A 28,2 113 5,064 EN 10270-1 279,165 57,88 55,12 79,5 | 92,4 | 81,3 | 64,7
D-302 28,2 135 5,469 EN 10270-1 442,679 54,06 80,94 76,0 | 89,6 | 78,4 | 59,9
D-333A 29 130 9,022 EN 10270-1 327,184 93,74 36,26 61,6 | 85,8 | 62,6 | 36,3
D-327 36 120 9,364 EN 10270-1 667,955 48,66 71,34 61,1 | 83,9 | 64,4 | 35,0
D-313J-10 28,6 109 9,523 EN 10270-1 507,228 55,73 53,27 60,7 | 88,5 | 59,2 | 34,4
D-313N 25 123 11,264 EN 10270-1 579,688 71,54 51,46 56,5 | 85,7 | 54,8 | 29,1
D-329B-05 30 125 12,365 EN 10270-1 756,24 63,84 61,16 56,8 | 88,1 | 55,7 | 26,5
D-333 29 130 13,353 EN 10270-1 855,528 65,93 64,07 55,3 | 85,8 | 55,6 | 24,5
D-334A-04 27 112 17,148 EN 10270-1 797,726 65,48 46,52 49,9 | 85,0 | 45,6 | 19,1
D-359A-05 34 127 21,756 EN 10270-1 1043,672 79,03 47,97 45,6 | 79,0 | 42,7 | 15,1
D-362A 30 110 30,185 EN 10270-1 700,862 86,78 23,22 42,4 | 83,1 | 33,2 | 10,9
D-363 30 125 32,6 EN 10270-1 1431,344 81,09 43,91 43,4 | 83,5 | 36,7 | 10,0
Número de molas metálicas semelhantes: 27

Número de tarifa alfandegária: 73202081; Mola de compressão D-288N

País de origem: DE, German; Mola de compressão D-288N
