Mola de compressão D-268A-05 Aço mola Ø 2,5 x 29,5 x 100 mm

Descontos por quantidade - Mola de compressão D-268A-05

Quantidade	Preço individual [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Mola de compressão Comprar

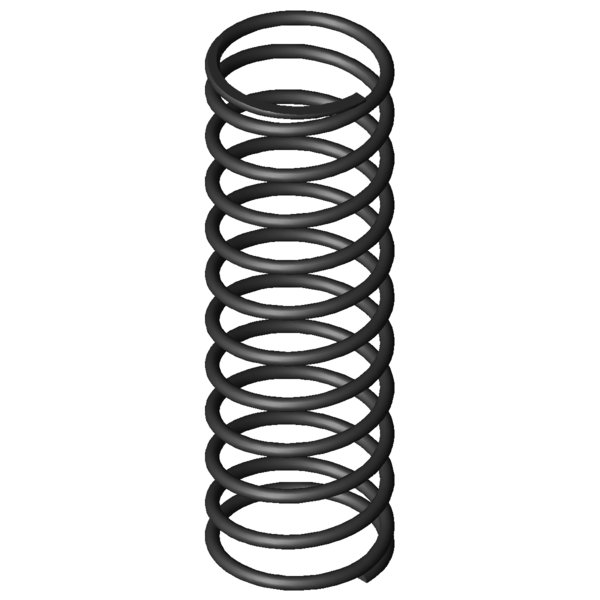

Imagem do Produto Mola de compressão D-268A-05

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-268A-05

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	29,5	mm	Diâmetro médio de enrolamento
De	32	mm	Diâmetro externo de enrolamento
Dd	26,3	mm	Maior diâmetro do mandril
Dh	33,1	mm	Diâmetro mais pequeno de manga
L0	100	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	96,538	N	Força máxima com carga estática
Ln	37,72	mm	Comprimento mais pequeno com carga estática
sn	62,28	mm	Maior deslocamento da mola com carga estática
Fndyn	90,557	N	Força máxima com carga dinâmica
Lndyn	41,58	mm	Comprimento mais pequeno com carga dinâmica
shdyn	58,42	mm	Maior deslocamento da mola com carga dinâmica
S	9,75	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	10	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	1,55	N/mm	Flecha da mola
Gew	43,1523	g	Peso do artigo
Fntol	8,14	N	(+/-) tolerância para força máxima estática
Fndtol	8,05	N	(+/-) tolerância para força máxima dinâmica
Detol	0,5	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	4,3	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	K	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-268A-05 Aço mola Ø 2,5 x 29,5 x 100 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-268A-05 Aço mola Ø 2,5 x 29,5 x 100 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-268A-05 Aço mola Ø 2,5 x 29,5 x 100 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-268A-05 Aço mola Ø 2,5 x 29,5 x 100 mm

cálculo do caminho de força Mola de compressão D-268A-05

Formulário de consulta Mola de compressão D-268A-05 Aço mola Ø 2,5 x 29,5 x 100 mm

Formulário de consulta Mola de compressão D-268A-05

Molas de compressão semelhantes para Mola de compressão D-268A-05 Aço mola Ø 2,5 x 29,5 x 100 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-268A-05	EN 10270-1	2,5	32	100	96,538	37,72	62,28	10	1,55	51,1 \| 86,7 \| 49,7 \| 16,9
VD-268A-05	1.4310	2,5	32	100	82,916	37,72	62,28	10	1,331	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-206A-21	34	103	0,09	EN 10270-1	6,029	36,28	66,72	46,0 \| 82,4 \| 49,8 \| 5,8
D-207JG	34	107	0,273	EN 10270-1	24,343	17,88	89,12	49,2 \| 82,5 \| 47,5 \| 17,6
D-207JN	26,5	105	0,388	EN 10270-1	32,1	22,34	82,66	52,9 \| 79,4 \| 54,3 \| 25,1
D-207M	28	106	0,66	EN 10270-1	59,064	16,47	89,53	63,3 \| 81,9 \| 65,4 \| 42,6
D-232G	30	107	0,867	EN 10270-1	77,051	18,13	88,87	40,8 \| 77,0 \| 35,9 \| 9,5
D-234N	30	115	0,874	EN 10270-1	76,264	27,7	87,3	72,8 \| 86,9 \| 75,2 \| 56,4
D-268A-05	32	100	1,55	EN 10270-1	96,538	37,72	62,28	51,1 \| 86,7 \| 49,7 \| 16,9
D-268D	31	103	2,022	EN 10270-1	142,546	32,52	70,48	52,7 \| 85,6 \| 50,4 \| 22,1
D-265	34,5	110	2,208	EN 10270-1	183,271	27	83	76,2 \| 94,6 \| 63,9 \| 70,2
D-288K-12	33	100	2,842	EN 10270-1	187,134	34,15	65,85	59,1 \| 88,5 \| 57,8 \| 31,0
D-288Z-22	33	108	3,596	EN 10270-1	252,141	37,88	70,13	63,4 \| 88,1 \| 62,9 \| 39,2
D-298D	33	96	4,749	EN 10270-1	266,616	39,86	56,14	72,8 \| 93,5 \| 73,1 \| 51,8
D-295	35,2	88,5	5,927	EN 10270-1	356,229	28,4	60,1	78,9 \| 91,6 \| 80,4 \| 64,6
D-288Z-33	28	97	6,213	EN 10270-1	374,616	36,71	60,29	79,7 \| 88,9 \| 82,3 \| 67,8
D-301	28,2	94,5	8,043	EN 10270-1	447,924	38,81	55,69	90,8 \| 91,8 \| 92,9 \| 87,7
D-313J-05	31,6	92	9,17	EN 10270-1	443,507	43,64	48,36	100,0 \| 100,0 \| 100,0 \| 100,0
D-326A	36	92	9,364	EN 10270-1	405,777	48,66	43,34	93,7 \| 92,6 \| 90,6 \| 98,0
D-313J-10	28,6	109	9,523	EN 10270-1	507,228	55,73	53,27	50,7 \| 83,5 \| 52,3 \| 16,3
D-313J-09	28,6	91,3	11,527	EN 10270-1	507,278	47,29	44,01	88,5 \| 96,6 \| 89,2 \| 79,6
D-313M-03	25	101	13,431	EN 10270-1	535,064	61,16	39,84	44,9 \| 82,2 \| 41,0 \| 11,5
D-332	29	89,5	19,637	EN 10270-1	826,859	47,39	42,11	70,0 \| 93,0 \| 70,4 \| 46,7
D-339Q	32	97,7	21,144	EN 10270-1	830,558	58,42	39,28	67,2 \| 91,0 \| 67,3 \| 43,4

Número de molas metálicas semelhantes: 21

Número de tarifa alfandegária: 73202081; Mola de compressão D-268A-05

País de origem: DE, German; Mola de compressão D-268A-05
