Mola de compressão D-326A Aço mola Ø 4 x 32 x 92 mm

Descontos por quantidade - Mola de compressão D-326A

Quantidade Preço individual [EUR]
1 12,4800 EUR
2 9,9500 EUR
3 5,4200 EUR
7 3,2800 EUR
17 1,8300 EUR
37 1,5400 EUR
75 1,5100 EUR
125 1,4634 EUR
175 1,4586 EUR
250 1,4345 EUR
350 1,4116 EUR

Mola de compressão Comprar

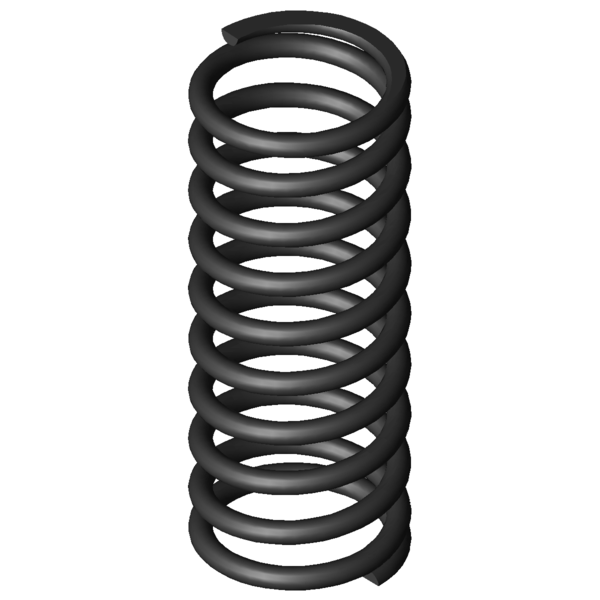

Imagem do Produto Mola de compressão D-326A
Imagem do Produto Mola de compressão D-326A
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-326A

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 4 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 32 mm Diâmetro médio de enrolamento
De 36 mm Diâmetro externo de enrolamento
Dd 27,1 mm Maior diâmetro do mandril
Dh 37,1 mm Diâmetro mais pequeno de manga
L0 92 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 405,777 N Força máxima com carga estática
Ln 48,66 mm Comprimento mais pequeno com carga estática
sn 43,34 mm Maior deslocamento da mola com carga estática
Fndyn 374,634 N Força máxima com carga dinâmica
Lndyn 51,99 mm Comprimento mais pequeno com carga dinâmica
shdyn 31,88 mm Maior deslocamento da mola com carga dinâmica
S 10,353 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 8,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 9,364 N/mm Flecha da mola
Gew 104,8527 g Peso do artigo
Fntol 27,49 N (+/-) tolerância para força máxima estática
Fndtol 27,02 N (+/-) tolerância para força máxima dinâmica
Detol 0,5 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 2,29 mm (+/-) tolerância para comprimento não tensionado da mola
PG AB - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-326A Aço mola Ø 4 x 32 x 92 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-326A Aço mola Ø 4 x 32 x 92 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-326A Aço mola Ø 4 x 32 x 92 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-326A Aço mola Ø 4 x 32 x 92 mm

cálculo do caminho de força Mola de compressão D-326A

Formulário de consulta Mola de compressão D-326A Aço mola Ø 4 x 32 x 92 mm

Formulário de consulta Mola de compressão D-326A

Molas de compressão semelhantes para Mola de compressão D-326A Aço mola Ø 4 x 32 x 92 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-326A EN 10270-1 4 36 92 405,777 48,66 43,34 8,5 9,364 100,0 | 100,0 | 100,0 | 100,0
VD-326A 1.4310 4 36 92 348,52 48,66 43,34 8,5 8,042 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-207JG 34 107 0,273 EN 10270-1 24,343 17,88 89,12 34,3 | 72,6 | 27,3 | 2,9
D-207JA 35,5 74,5 0,375 EN 10270-1 23,124 12,82 61,68 38,1 | 72,4 | 38,0 | 4,0
D-234G 34 78,1 1,421 EN 10270-1 90,551 14,39 63,71 45,6 | 76,4 | 45,2 | 15,2
D-263E 38 86,6 1,486 EN 10270-1 105,023 15,93 70,67 46,9 | 81,3 | 43,6 | 15,9
D-268A-05 32 100 1,55 EN 10270-1 96,538 37,72 62,28 48,1 | 81,1 | 46,7 | 16,6
D-288Y 41 92 1,671 EN 10270-1 83,216 42,2 49,8 53,1 | 87,6 | 53,8 | 17,8
D-288Z 40 100 1,715 EN 10270-1 96,284 43,85 56,15 51,5 | 85,7 | 50,5 | 18,3
D-263W 42 91,7 1,845 EN 10270-1 136,149 17,9 73,8 49,5 | 82,6 | 46,1 | 19,7
D-288K-12 33 100 2,842 EN 10270-1 187,134 34,15 65,85 57,0 | 84,6 | 56,0 | 30,4
D-288Z-12 37 87,1 3,817 EN 10270-1 228,162 27,33 59,77 64,7 | 89,0 | 64,4 | 40,8
D-298D 33 96 4,749 EN 10270-1 266,616 39,86 56,14 70,4 | 89,2 | 71,5 | 50,7
D-295 35,2 88,5 5,927 EN 10270-1 356,229 28,4 60,1 78,2 | 91,3 | 80,0 | 63,3
D-313G 40 92,8 6,451 EN 10270-1 392,101 32,02 60,78 82,0 | 93,0 | 84,0 | 68,9
D-313J-05 31,6 92 9,17 EN 10270-1 443,507 43,64 48,36 93,7 | 92,6 | 90,6 | 98,0
D-326A 36 92 9,364 EN 10270-1 405,777 48,66 43,34 100,0 | 100,0 | 100,0 | 100,0
D-313J-09 28,6 91,3 11,527 EN 10270-1 507,278 47,29 44,01 86,7 | 89,6 | 89,2 | 81,2
D-329B 35 76 12,506 EN 10270-1 433,681 41,32 34,68 85,0 | 93,3 | 86,8 | 74,9
D-326 36 79,5 14,471 EN 10270-1 653,91 34,31 45,19 79,7 | 95,5 | 79,0 | 64,7
D-339Q 32 97,7 21,144 EN 10270-1 830,558 58,42 39,28 68,2 | 90,6 | 69,7 | 44,3
D-356A 37 94 22,86 EN 10270-1 791,848 59,36 34,64 66,1 | 91,7 | 65,6 | 41,0
D-359A-03 34 88 32,634 EN 10270-1 1043,672 56,02 31,98 58,4 | 90,0 | 56,3 | 28,7
D-356 37 75 35,329 EN 10270-1 1168,001 41,94 33,06 56,1 | 86,3 | 55,5 | 26,5
D-364R-92 39 100 43,223 EN 10270-1 1278,781 70,41 29,59 51,8 | 83,7 | 50,0 | 21,7
D-364R-06 39 102 45,006 EN 10270-1 1845,233 61 41 54,3 | 83,8 | 58,3 | 20,8
D-362 30 87,5 47,941 EN 10270-1 1397,785 58,34 29,16 51,3 | 86,1 | 48,2 | 19,5
D-364R-05 39 89 52,507 EN 10270-1 1837,732 54 35 51,8 | 86,0 | 51,4 | 17,8
D-386A 38,3 85 65,301 EN 10270-1 1214,362 66,4 18,6 45,3 | 83,3 | 38,2 | 14,3
D-389A-06 39 102 71,67 EN 10270-1 1717,915 78,03 23,97 44,4 | 80,7 | 39,5 | 13,1
D-389A-20 37,8 85 78,992 EN 10270-1 2039,532 59,18 25,82 45,1 | 83,7 | 39,7 | 11,9
D-389A-05 39 89 81,227 EN 10270-1 1508,638 70,43 18,57 43,1 | 82,9 | 34,9 | 11,5
Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202081; Mola de compressão D-326A

País de origem: DE, German; Mola de compressão D-326A
