Mola de compressão D-263W Aço mola Ø 2,5 x 39,5 x 91,7 mm

Descontos por quantidade - Mola de compressão D-263W

Quantidade	Preço individual [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Mola de compressão Comprar

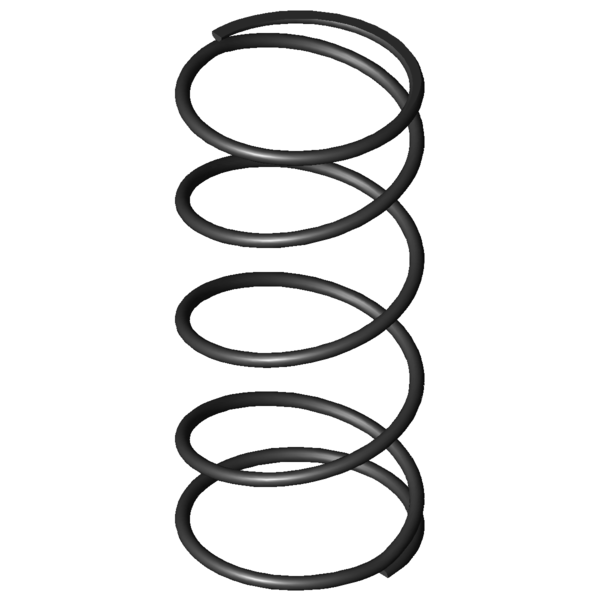

Imagem do Produto Mola de compressão D-263W

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263W

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	39,5	mm	Diâmetro médio de enrolamento
De	42	mm	Diâmetro externo de enrolamento
Dd	36,1	mm	Maior diâmetro do mandril
Dh	44,4	mm	Diâmetro mais pequeno de manga
L0	91,7	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	136,149	N	Força máxima com carga estática
Ln	17,9	mm	Comprimento mais pequeno com carga estática
sn	73,8	mm	Maior deslocamento da mola com carga estática
Fndyn	132,315	N	Força máxima com carga dinâmica
Lndyn	19,98	mm	Comprimento mais pequeno com carga dinâmica
shdyn	27,26	mm	Maior deslocamento da mola com carga dinâmica
S	25,486	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	1,845	N/mm	Flecha da mola
Gew	26,4826	g	Peso do artigo
Fntol	9,93	N	(+/-) tolerância para força máxima estática
Fndtol	9,88	N	(+/-) tolerância para força máxima dinâmica
Detol	0,7	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	4,28	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	H	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263W Aço mola Ø 2,5 x 39,5 x 91,7 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263W Aço mola Ø 2,5 x 39,5 x 91,7 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263W Aço mola Ø 2,5 x 39,5 x 91,7 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263W Aço mola Ø 2,5 x 39,5 x 91,7 mm

cálculo do caminho de força Mola de compressão D-263W

Formulário de consulta Mola de compressão D-263W Aço mola Ø 2,5 x 39,5 x 91,7 mm

Formulário de consulta Mola de compressão D-263W

Molas de compressão semelhantes para Mola de compressão D-263W Aço mola Ø 2,5 x 39,5 x 91,7 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-263W	EN 10270-1	2,5	42	91,7	136,149	17,9	73,8	3,5	1,845	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263W	1.4310	2,5	42	91,7	116,938	17,9	73,8	3,5	1,585	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263D-13	42	75	0,303	EN 10270-1	8,131	48,15	26,85	42,5 \| 89,9 \| 21,2 \| 16,4
D-263V-19	46	87	1,381	EN 10270-1	94,484	18,6	68,4	83,8 \| 95,4 \| 81,0 \| 74,9
D-263E	38	86,6	1,486	EN 10270-1	105,023	15,93	70,67	86,0 \| 91,0 \| 86,4 \| 80,6
D-288Y	41	92	1,671	EN 10270-1	83,216	42,2	49,8	82,8 \| 93,5 \| 64,3 \| 90,6
D-288Z	40	100	1,715	EN 10270-1	96,284	43,85	56,15	85,5 \| 90,1 \| 73,4 \| 92,9
D-263W	42	91,7	1,845	EN 10270-1	136,149	17,9	73,8	100,0 \| 100,0 \| 100,0 \| 100,0
D-288X-20	48	88	2,587	EN 10270-1	173,107	21,09	66,91	81,6 \| 88,9 \| 84,7 \| 71,3
D-288Z-12	37	87,1	3,817	EN 10270-1	228,162	27,33	59,77	69,2 \| 88,8 \| 70,3 \| 48,3
D-289D	43,2	82	4,769	EN 10270-1	289,258	21,35	60,66	63,9 \| 88,3 \| 64,6 \| 38,7
D-295	35,2	88,5	5,927	EN 10270-1	356,229	28,4	60,1	59,0 \| 86,1 \| 59,8 \| 31,1
D-313G	40	92,8	6,451	EN 10270-1	392,101	32,02	60,78	58,3 \| 87,8 \| 58,5 \| 28,6
D-320	44	105	7,409	EN 10270-1	514,932	35,5	69,5	55,7 \| 81,8 \| 60,3 \| 24,9
D-326A	36	92	9,364	EN 10270-1	405,777	48,66	43,34	49,5 \| 82,6 \| 46,1 \| 19,7
D-339N-04	41	78	15,62	EN 10270-1	614,328	38,67	39,33	43,0 \| 79,4 \| 37,7 \| 11,8
D-351	45	95,5	18,089	EN 10270-1	951,641	42,89	52,61	44,3 \| 79,8 \| 42,8 \| 10,2
D-350A	45	80	18,089	EN 10270-1	671,268	42,89	37,11	40,8 \| 76,9 \| 35,3 \| 10,2
D-364J-22	48	92	22,079	EN 10270-1	993,5	47	45	41,1 \| 77,5 \| 37,3 \| 8,4
D-356A	37	94	22,86	EN 10270-1	791,848	59,36	34,64	39,6 \| 78,5 \| 32,1 \| 8,1
D-364J-10	42	102	29,494	EN 10270-1	1454,422	52,69	49,31	40,9 \| 78,5 \| 38,1 \| 6,3
D-381A	46,3	100	29,501	EN 10270-1	745,094	74,74	25,26	35,5 \| 74,0 \| 26,3 \| 6,3
D-364R-92	39	100	43,223	EN 10270-1	1278,781	70,41	29,59	35,0 \| 75,4 \| 25,4 \| 4,3

Número de molas metálicas semelhantes: 20

Número de tarifa alfandegária: 73202081; Mola de compressão D-263W

País de origem: DE, German; Mola de compressão D-263W
