Mola de compressão D-339N-04 Aço mola Ø 4,5 x 36,5 x 78 mm

Descontos por quantidade - Mola de compressão D-339N-04

Quantidade Preço individual [EUR]
1 12,9200 EUR
2 10,2900 EUR
3 5,8600 EUR
7 3,7100 EUR
17 2,3700 EUR
37 2,0000 EUR
75 1,9100 EUR
125 1,8670 EUR
175 1,8647 EUR
250 1,8186 EUR
350 1,7923 EUR

Mola de compressão Comprar

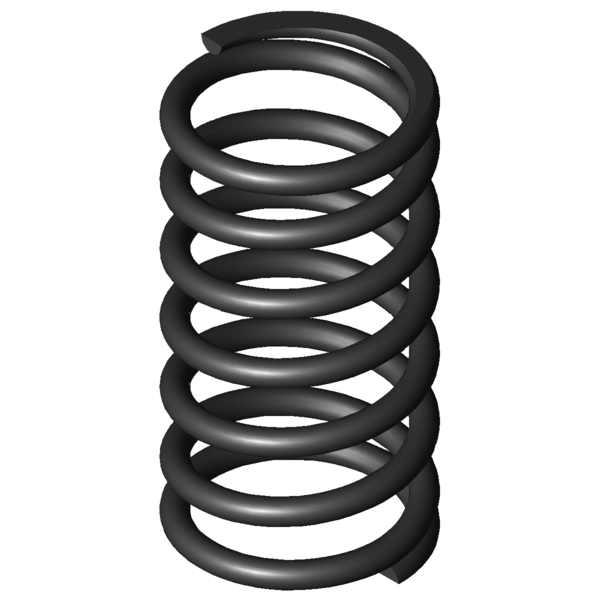

Imagem do Produto Mola de compressão D-339N-04
Imagem do Produto Mola de compressão D-339N-04
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339N-04

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 4,5 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 36,5 mm Diâmetro médio de enrolamento
De 41 mm Diâmetro externo de enrolamento
Dd 31,2 mm Maior diâmetro do mandril
Dh 41,9 mm Diâmetro mais pequeno de manga
L0 78 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 614,328 N Força máxima com carga estática
Ln 38,67 mm Comprimento mais pequeno com carga estática
sn 39,33 mm Maior deslocamento da mola com carga estática
Fndyn 574,81 N Força máxima com carga dinâmica
Lndyn 41,2 mm Comprimento mais pequeno com carga dinâmica
shdyn 20,4 mm Maior deslocamento da mola com carga dinâmica
S 13,364 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 5,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 15,62 N/mm Flecha da mola
Gew 108,1183 g Peso do artigo
Fntol 37,3 N (+/-) tolerância para força máxima estática
Fndtol 36,7 N (+/-) tolerância para força máxima dinâmica
Detol 0,6 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 1,7 mm (+/-) tolerância para comprimento não tensionado da mola
PG AD - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339N-04 Aço mola Ø 4,5 x 36,5 x 78 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339N-04 Aço mola Ø 4,5 x 36,5 x 78 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339N-04 Aço mola Ø 4,5 x 36,5 x 78 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339N-04 Aço mola Ø 4,5 x 36,5 x 78 mm

cálculo do caminho de força Mola de compressão D-339N-04

Formulário de consulta Mola de compressão D-339N-04 Aço mola Ø 4,5 x 36,5 x 78 mm

Formulário de consulta Mola de compressão D-339N-04

Molas de compressão semelhantes para Mola de compressão D-339N-04 Aço mola Ø 4,5 x 36,5 x 78 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-339N-04 EN 10270-1 4,5 41 78 614,328 38,67 39,33 5,5 15,62 100,0 | 100,0 | 100,0 | 100,0
VD-339N-04 1.4310 4,5 41 78 527,241 38,7 39,3 5,5 13,416 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-207JA 35,5 74,5 0,375 EN 10270-1 23,124 12,82 61,68 36,0 | 71,8 | 33,8 | 2,4
D-234G 34 78,1 1,421 EN 10270-1 90,551 14,39 63,71 41,0 | 75,7 | 38,2 | 9,1
D-263E 38 86,6 1,486 EN 10270-1 105,023 15,93 70,67 41,0 | 77,2 | 36,4 | 9,5
D-288Y 41 92 1,671 EN 10270-1 83,216 42,2 49,8 46,9 | 83,8 | 46,3 | 10,7
D-263W 42 91,7 1,845 EN 10270-1 136,149 17,9 73,8 43,0 | 79,4 | 37,7 | 11,8
D-289C-01 48 76 3,394 EN 10270-1 183,255 22,01 53,99 52,6 | 84,7 | 51,3 | 21,7
D-288Z-12 37 87,1 3,817 EN 10270-1 228,162 27,33 59,77 52,7 | 82,2 | 51,5 | 24,4
D-289D 43,2 82 4,769 EN 10270-1 289,258 21,35 60,66 57,8 | 87,0 | 56,0 | 30,5
D-313E-10 48 80 4,887 EN 10270-1 262,323 26,33 53,67 59,0 | 87,6 | 58,0 | 31,3
D-313G 40 92,8 6,451 EN 10270-1 392,101 32,02 60,78 64,3 | 87,2 | 64,3 | 41,3
D-313F 40 61,7 10,137 EN 10270-1 392,377 22,99 38,71 77,2 | 85,6 | 81,1 | 64,9
D-319 44 71 11,643 EN 10270-1 529,75 25,5 45,5 84,0 | 91,0 | 86,3 | 74,5
D-329B 35 76 12,506 EN 10270-1 433,681 41,32 34,68 83,3 | 90,6 | 79,4 | 80,1
D-326 36 79,5 14,471 EN 10270-1 653,91 34,31 45,19 91,6 | 91,6 | 90,5 | 92,6
D-339N-04 41 78 15,62 EN 10270-1 614,328 38,67 39,33 100,0 | 100,0 | 100,0 | 100,0
D-350A 45 80 18,089 EN 10270-1 671,268 42,89 37,11 90,7 | 92,9 | 92,9 | 86,4
D-356 37 75 35,329 EN 10270-1 1168,001 41,94 33,06 68,2 | 92,1 | 68,3 | 44,2
D-364J-09 42 70 42,602 EN 10270-1 1284,016 39,86 30,14 62,9 | 89,7 | 62,2 | 36,7
D-364L 38 70 49,375 EN 10270-1 1191,939 45,86 24,14 58,7 | 88,1 | 56,5 | 31,6
D-364R-05 39 89 52,507 EN 10270-1 1837,732 54 35 59,2 | 86,8 | 61,2 | 29,7
D-364R-04 39 76 60,008 EN 10270-1 1764,728 46,59 29,41 57,0 | 90,0 | 54,8 | 26,0
D-386A 38,3 85 65,301 EN 10270-1 1214,362 66,4 18,6 52,8 | 85,5 | 48,9 | 23,9
D-364R-91 39 68 66,799 EN 10270-1 1215,912 49,8 18,2 52,5 | 85,8 | 48,4 | 23,4
D-364R-03 39 64 74,127 EN 10270-1 1784,495 39,93 24,07 51,3 | 84,9 | 47,8 | 21,1
D-389A-20 37,8 85 78,992 EN 10270-1 2039,532 59,18 25,82 50,9 | 85,1 | 47,9 | 19,8
D-389A-05 39 89 81,227 EN 10270-1 1508,638 70,43 18,57 48,8 | 83,3 | 44,0 | 19,2
D-386 38,3 75 89,047 EN 10270-1 2043,089 52,06 22,94 49,6 | 87,0 | 44,2 | 17,5
D-389A-04 39 76 110,763 EN 10270-1 2301,704 55,22 20,78 46,8 | 86,6 | 39,8 | 14,1
D-389A-03 39 64 162,453 EN 10270-1 2810,439 46,7 17,3 41,3 | 81,4 | 32,9 | 9,6
D-414AB 42 76 193,031 EN 10270-1 2009,047 65,59 10,41 40,1 | 83,8 | 28,5 | 8,1
Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202081; Mola de compressão D-339N-04

País de origem: DE, German; Mola de compressão D-339N-04
