Mola de compressão D-313G Aço mola Ø 3,6 x 36,4 x 92,8 mm

Descontos por quantidade - Mola de compressão D-313G

Quantidade	Preço individual [EUR]
1	12,4800 EUR
2	9,9500 EUR
3	5,4200 EUR
7	3,2800 EUR
17	1,8300 EUR
37	1,5400 EUR
75	1,5100 EUR
125	1,4634 EUR
175	1,4586 EUR
250	1,4345 EUR
350	1,4116 EUR

Mola de compressão Comprar

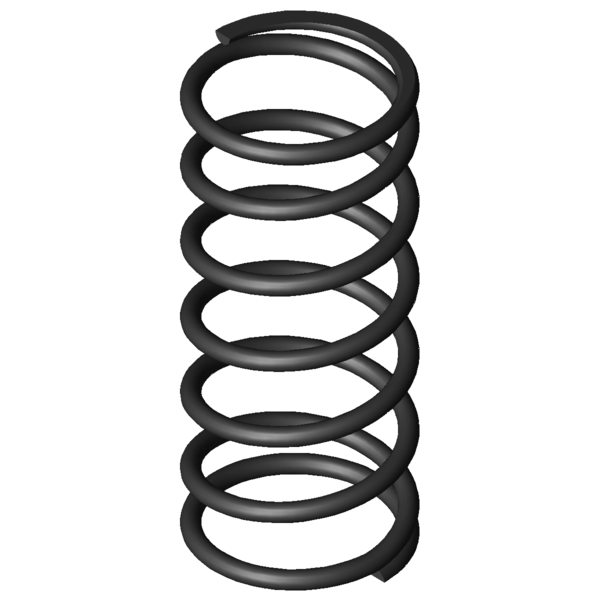

Imagem do Produto Mola de compressão D-313G

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313G

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	36,4	mm	Diâmetro médio de enrolamento
De	40	mm	Diâmetro externo de enrolamento
Dd	31,8	mm	Maior diâmetro do mandril
Dh	41,6	mm	Diâmetro mais pequeno de manga
L0	92,8	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	392,101	N	Força máxima com carga estática
Ln	32,02	mm	Comprimento mais pequeno com carga estática
sn	60,78	mm	Maior deslocamento da mola com carga estática
Fndyn	375,886	N	Força máxima com carga dinâmica
Lndyn	34,53	mm	Comprimento mais pequeno com carga dinâmica
shdyn	23,99	mm	Maior deslocamento da mola com carga dinâmica
S	16,218	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	5,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	6,451	N/mm	Flecha da mola
Gew	69,0062	g	Peso do artigo
Fntol	21,12	N	(+/-) tolerância para força máxima estática
Fndtol	20,87	N	(+/-) tolerância para força máxima dinâmica
Detol	0,6	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,36	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AB	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313G Aço mola Ø 3,6 x 36,4 x 92,8 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313G Aço mola Ø 3,6 x 36,4 x 92,8 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313G Aço mola Ø 3,6 x 36,4 x 92,8 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313G Aço mola Ø 3,6 x 36,4 x 92,8 mm

cálculo do caminho de força Mola de compressão D-313G

Formulário de consulta Mola de compressão D-313G Aço mola Ø 3,6 x 36,4 x 92,8 mm

Formulário de consulta Mola de compressão D-313G

Molas de compressão semelhantes para Mola de compressão D-313G Aço mola Ø 3,6 x 36,4 x 92,8 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313G	EN 10270-1	3,6	40	92,8	392,101	32,02	60,78	5,5	6,451	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313G	1.4310	3,6	40	92,8	336,773	32,02	60,78	5,5	5,541	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263V-19	46	87	1,381	EN 10270-1	94,484	18,6	68,4	53,8 \| 83,4 \| 56,5 \| 21,4
D-263E	38	86,6	1,486	EN 10270-1	105,023	15,93	70,67	54,2 \| 83,1 \| 56,4 \| 23,0
D-288Y	41	92	1,671	EN 10270-1	83,216	42,2	49,8	56,9 \| 93,3 \| 51,6 \| 25,9
D-288Z	40	100	1,715	EN 10270-1	96,284	43,85	56,15	59,0 \| 92,0 \| 58,5 \| 26,6
D-263W	42	91,7	1,845	EN 10270-1	136,149	17,9	73,8	58,3 \| 87,8 \| 58,5 \| 28,6
D-288Z-12	37	87,1	3,817	EN 10270-1	228,162	27,33	59,77	75,8 \| 89,9 \| 78,3 \| 59,2
D-298D	33	96	4,749	EN 10270-1	266,616	39,86	56,14	81,0 \| 89,4 \| 80,2 \| 73,6
D-289D	43,2	82	4,769	EN 10270-1	289,258	21,35	60,66	83,6 \| 89,9 \| 86,8 \| 73,9
D-295	35,2	88,5	5,927	EN 10270-1	356,229	28,4	60,1	92,5 \| 90,8 \| 94,9 \| 91,9
D-313G	40	92,8	6,451	EN 10270-1	392,101	32,02	60,78	100,0 \| 100,0 \| 100,0 \| 100,0
D-313J-05	31,6	92	9,17	EN 10270-1	443,507	43,64	48,36	82,3 \| 92,7 \| 84,0 \| 70,3
D-326A	36	92	9,364	EN 10270-1	405,777	48,66	43,34	82,0 \| 93,0 \| 84,0 \| 68,9
D-339N-04	41	78	15,62	EN 10270-1	614,328	38,67	39,33	64,3 \| 87,2 \| 64,3 \| 41,3
D-351	45	95,5	18,089	EN 10270-1	951,641	42,89	52,61	61,9 \| 86,0 \| 63,9 \| 35,7
D-364J-22	48	92	22,079	EN 10270-1	993,5	47	45	56,2 \| 82,6 \| 56,8 \| 29,2
D-356A	37	94	22,86	EN 10270-1	791,848	59,36	34,64	56,4 \| 87,7 \| 53,3 \| 28,2
D-364J-10	42	102	29,494	EN 10270-1	1454,422	52,69	49,31	53,3 \| 83,9 \| 54,0 \| 21,9
D-359A-03	34	88	32,634	EN 10270-1	1043,672	56,02	31,98	49,6 \| 83,9 \| 45,1 \| 19,8
D-364R-92	39	100	43,223	EN 10270-1	1278,781	70,41	29,59	46,0 \| 83,4 \| 39,7 \| 14,9
D-364R-06	39	102	45,006	EN 10270-1	1845,233	61	41	47,4 \| 83,5 \| 44,4 \| 14,3
D-381	46,3	90	45,592	EN 10270-1	1695,55	52,81	37,19	45,5 \| 80,2 \| 42,2 \| 14,1
D-364R-05	39	89	52,507	EN 10270-1	1837,732	54	35	45,6 \| 85,2 \| 39,5 \| 12,3
D-387	38,3	110	57,618	EN 10270-1	2098,612	73,58	36,42	43,2 \| 79,1 \| 39,3 \| 11,2
D-364R-04	39	76	60,008	EN 10270-1	1764,728	46,59	29,41	42,2 \| 80,5 \| 35,3 \| 10,8
D-386A	38,3	85	65,301	EN 10270-1	1214,362	66,4	18,6	40,9 \| 81,5 \| 31,4 \| 9,9

Número de molas metálicas semelhantes: 24

Número de tarifa alfandegária: 73202081; Mola de compressão D-313G

País de origem: DE, German; Mola de compressão D-313G
