Mola de compressão D-263V-19 Aço mola Ø 2,5 x 43,5 x 87 mm

Descontos por quantidade - Mola de compressão D-263V-19

Quantidade	Preço individual [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Mola de compressão Comprar

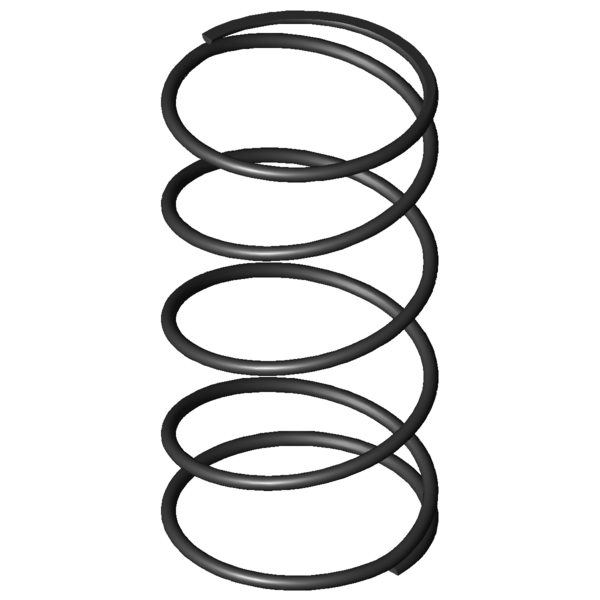

Imagem do Produto Mola de compressão D-263V-19

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263V-19

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	43,5	mm	Diâmetro médio de enrolamento
De	46	mm	Diâmetro externo de enrolamento
Dd	39,9	mm	Maior diâmetro do mandril
Dh	48,3	mm	Diâmetro mais pequeno de manga
L0	87	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	94,484	N	Força máxima com carga estática
Ln	18,6	mm	Comprimento mais pequeno com carga estática
sn	68,4	mm	Maior deslocamento da mola com carga estática
Fndyn	91,125	N	Força máxima com carga dinâmica
Lndyn	21,03	mm	Comprimento mais pequeno com carga dinâmica
shdyn	42,29	mm	Maior deslocamento da mola com carga dinâmica
S	24,143	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	1,381	N/mm	Flecha da mola
Gew	29,1643	g	Peso do artigo
Fntol	9,06	N	(+/-) tolerância para força máxima estática
Fndtol	9	N	(+/-) tolerância para força máxima dinâmica
Detol	0,9	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	5,53	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	H	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263V-19 Aço mola Ø 2,5 x 43,5 x 87 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263V-19 Aço mola Ø 2,5 x 43,5 x 87 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263V-19 Aço mola Ø 2,5 x 43,5 x 87 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263V-19 Aço mola Ø 2,5 x 43,5 x 87 mm

cálculo do caminho de força Mola de compressão D-263V-19

Formulário de consulta Mola de compressão D-263V-19 Aço mola Ø 2,5 x 43,5 x 87 mm

Formulário de consulta Mola de compressão D-263V-19

Molas de compressão semelhantes para Mola de compressão D-263V-19 Aço mola Ø 2,5 x 43,5 x 87 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-263V-19	EN 10270-1	2,5	46	87	94,484	18,6	68,4	3,5	1,381	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263V-19	1.4310	2,5	46	87	81,151	18,6	68,4	3,5	1,186	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263D-13	42	75	0,303	EN 10270-1	8,131	48,15	26,85	44,8 \| 88,5 \| 23,9 \| 21,9
D-263V-19	46	87	1,381	EN 10270-1	94,484	18,6	68,4	100,0 \| 100,0 \| 100,0 \| 100,0
D-263E	38	86,6	1,486	EN 10270-1	105,023	15,93	70,67	92,1 \| 90,0 \| 93,4 \| 93,0
D-288Y	41	92	1,671	EN 10270-1	83,216	42,2	49,8	84,0 \| 89,0 \| 80,4 \| 82,7
D-263W	42	91,7	1,845	EN 10270-1	136,149	17,9	73,8	83,8 \| 95,4 \| 81,0 \| 74,9
D-288X-20	48	88	2,587	EN 10270-1	173,107	21,09	66,91	74,1 \| 92,7 \| 76,2 \| 53,4
D-289C-01	48	76	3,394	EN 10270-1	183,255	22,01	53,99	64,3 \| 87,1 \| 65,2 \| 40,7
D-288Z-12	37	87,1	3,817	EN 10270-1	228,162	27,33	59,77	62,8 \| 87,9 \| 64,4 \| 36,2
D-289D	43,2	82	4,769	EN 10270-1	289,258	21,35	60,66	59,5 \| 88,8 \| 60,7 \| 29,0
D-313E-10	48	80	4,887	EN 10270-1	262,323	26,33	53,67	57,1 \| 85,7 \| 57,2 \| 28,3
D-313W	54	90	5,961	EN 10270-1	377,452	26,68	63,32	54,5 \| 81,5 \| 58,8 \| 23,2
D-313G	40	92,8	6,451	EN 10270-1	392,101	32,02	60,78	53,8 \| 83,4 \| 56,5 \| 21,4
D-349A-10	50	95	9,982	EN 10270-1	421,709	52,75	42,25	44,6 \| 77,9 \| 42,1 \| 13,8
D-345	55	85	14,554	EN 10270-1	773,158	31,88	53,13	43,9 \| 77,1 \| 44,9 \| 9,5
D-339N-04	41	78	15,62	EN 10270-1	614,328	38,67	39,33	41,1 \| 78,1 \| 36,4 \| 8,8
D-350A	45	80	18,089	EN 10270-1	671,268	42,89	37,11	40,6 \| 79,9 \| 34,2 \| 7,6
D-351	45	95,5	18,089	EN 10270-1	951,641	42,89	52,61	43,6 \| 79,6 \| 43,4 \| 7,6

Número de molas metálicas semelhantes: 16

Número de tarifa alfandegária: 73202081; Mola de compressão D-263V-19

País de origem: DE, German; Mola de compressão D-263V-19
