Mola de compressão D-313W Aço mola Ø 4 x 50 x 90 mm

Descontos por quantidade - Mola de compressão D-313W

Quantidade	Preço individual [EUR]
1	12,3700 EUR
2	9,8500 EUR
3	5,1300 EUR
7	3,0500 EUR
17	1,6600 EUR
37	1,3900 EUR
75	1,3700 EUR
125	1,3384 EUR
175	1,3339 EUR
250	1,2834 EUR
350	1,2456 EUR

Mola de compressão Comprar

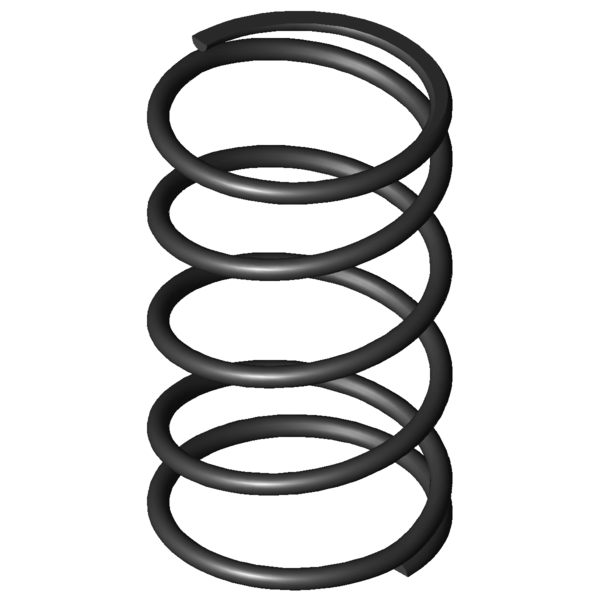

Imagem do Produto Mola de compressão D-313W

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313W

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	50	mm	Diâmetro médio de enrolamento
De	54	mm	Diâmetro externo de enrolamento
Dd	44,8	mm	Maior diâmetro do mandril
Dh	56,2	mm	Diâmetro mais pequeno de manga
L0	90	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	377,452	N	Força máxima com carga estática
Ln	26,68	mm	Comprimento mais pequeno com carga estática
sn	63,32	mm	Maior deslocamento da mola com carga estática
Fndyn	363,51	N	Força máxima com carga dinâmica
Lndyn	29,02	mm	Comprimento mais pequeno com carga dinâmica
shdyn	26,79	mm	Maior deslocamento da mola com carga dinâmica
S	24,571	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	5,961	N/mm	Flecha da mola
Gew	85,8169	g	Peso do artigo
Fntol	24,3	N	(+/-) tolerância para força máxima estática
Fndtol	24,09	N	(+/-) tolerância para força máxima dinâmica
Detol	0,8	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	3,13	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AA	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313W Aço mola Ø 4 x 50 x 90 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313W Aço mola Ø 4 x 50 x 90 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313W Aço mola Ø 4 x 50 x 90 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313W Aço mola Ø 4 x 50 x 90 mm

cálculo do caminho de força Mola de compressão D-313W

Formulário de consulta Mola de compressão D-313W Aço mola Ø 4 x 50 x 90 mm

Formulário de consulta Mola de compressão D-313W

Molas de compressão semelhantes para Mola de compressão D-313W Aço mola Ø 4 x 50 x 90 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313W	EN 10270-1	4	54	90	377,452	26,68	63,32	3,5	5,961	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313W	1.4310	4	54	90	324,192	26,68	63,32	3,5	5,12	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263V-19	46	87	1,381	EN 10270-1	94,484	18,6	68,4	54,5 \| 81,5 \| 58,8 \| 23,2
D-288X-21	48	103	1,646	EN 10270-1	120,655	29,72	73,28	56,9 \| 83,8 \| 59,2 \| 27,6
D-263W	42	91,7	1,845	EN 10270-1	136,149	17,9	73,8	57,1 \| 79,5 \| 60,9 \| 30,9
D-288X-20	48	88	2,587	EN 10270-1	173,107	21,09	66,91	67,0 \| 87,2 \| 70,2 \| 43,4
D-313E-10	48	80	4,887	EN 10270-1	262,323	26,33	53,67	82,8 \| 89,3 \| 77,1 \| 82,0
D-318C	49	103	5,204	EN 10270-1	346,684	36,38	66,62	91,2 \| 92,7 \| 93,4 \| 87,3
D-313W	54	90	5,961	EN 10270-1	377,452	26,68	63,32	100,0 \| 100,0 \| 100,0 \| 100,0
D-339J-21	58	78	7,795	EN 10270-1	376,4	29,7	48,3	84,7 \| 89,6 \| 88,0 \| 76,5
D-345A	55	100	9,261	EN 10270-1	515,163	44,38	55,63	78,1 \| 89,4 \| 80,6 \| 64,4
D-349A-10	50	95	9,982	EN 10270-1	421,709	52,75	42,25	75,6 \| 89,1 \| 78,1 \| 59,7
D-364R-42	54	92	10,396	EN 10270-1	240,214	68,89	23,11	65,7 \| 89,8 \| 50,1 \| 57,3
D-344A-12	60	80	10,934	EN 10270-1	520,145	32,43	47,57	71,6 \| 86,3 \| 73,8 \| 54,5
D-339K	50	74,4	12,671	EN 10270-1	578,56	28,74	45,66	67,9 \| 88,0 \| 68,7 \| 47,0
D-345	55	85	14,554	EN 10270-1	773,158	31,88	53,13	66,1 \| 90,9 \| 66,4 \| 41,0
D-364F	60	85,4	16,454	EN 10270-1	829,093	35,01	50,39	61,6 \| 85,9 \| 62,6 \| 36,2
D-351	45	95,5	18,089	EN 10270-1	951,641	42,89	52,61	60,1 \| 85,9 \| 61,4 \| 33,0
D-364J-02	56	77	20,681	EN 10270-1	876,677	34,61	42,39	56,2 \| 84,9 \| 55,0 \| 28,8
D-364J-22	48	92	22,079	EN 10270-1	993,5	47	45	56,0 \| 86,5 \| 54,5 \| 27,0
D-364R-70	61	85	22,673	EN 10270-1	1071,318	37,75	47,25	54,8 \| 83,2 \| 54,9 \| 26,3
D-375A	56,3	94	23,343	EN 10270-1	933,982	53,99	40,01	54,1 \| 85,1 \| 51,8 \| 25,5
D-381A	46,3	100	29,501	EN 10270-1	745,094	74,74	25,26	48,4 \| 79,7 \| 45,3 \| 20,2
D-375	56,3	80	36,682	EN 10270-1	1506,22	38,94	41,06	48,0 \| 82,8 \| 45,0 \| 16,2

Número de molas metálicas semelhantes: 21

Número de tarifa alfandegária: 73202081; Mola de compressão D-313W

País de origem: DE, German; Mola de compressão D-313W
