Mola de compressão D-339J-21 Aço mola Ø 4,5 x 53,5 x 78 mm

Descontos por quantidade - Mola de compressão D-339J-21

Quantidade	Preço individual [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,8670 EUR
175	1,8647 EUR
250	1,8186 EUR
350	1,7923 EUR

Mola de compressão Comprar

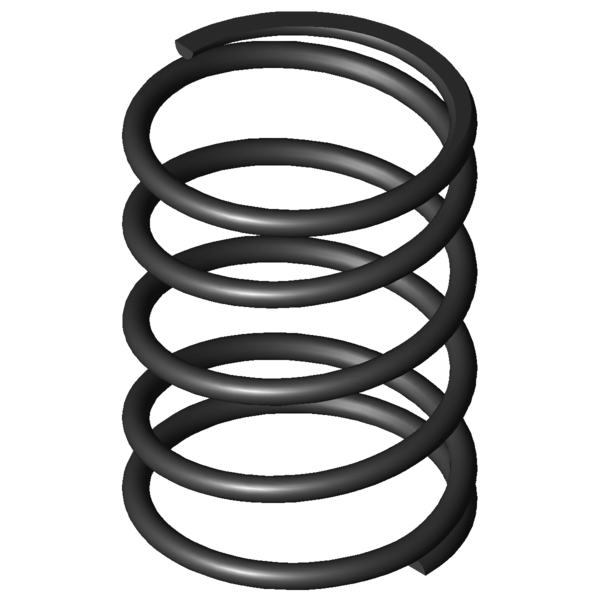

Imagem do Produto Mola de compressão D-339J-21

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339J-21

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	53,5	mm	Diâmetro médio de enrolamento
De	58	mm	Diâmetro externo de enrolamento
Dd	47,8	mm	Maior diâmetro do mandril
Dh	59,3	mm	Diâmetro mais pequeno de manga
L0	78	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	376,4	N	Força máxima com carga estática
Ln	29,7	mm	Comprimento mais pequeno com carga estática
sn	48,3	mm	Maior deslocamento da mola com carga estática
Fndyn	356,988	N	Força máxima com carga dinâmica
Lndyn	32,2	mm	Comprimento mais pequeno com carga dinâmica
shdyn	32,2	mm	Maior deslocamento da mola com carga dinâmica
S	21	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	7,795	N/mm	Flecha da mola
Gew	116,2149	g	Peso do artigo
Fntol	29,2	N	(+/-) tolerância para força máxima estática
Fndtol	28,5	N	(+/-) tolerância para força máxima dinâmica
Detol	1	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,9	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AD	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339J-21 Aço mola Ø 4,5 x 53,5 x 78 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339J-21 Aço mola Ø 4,5 x 53,5 x 78 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339J-21 Aço mola Ø 4,5 x 53,5 x 78 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339J-21 Aço mola Ø 4,5 x 53,5 x 78 mm

cálculo do caminho de força Mola de compressão D-339J-21

Formulário de consulta Mola de compressão D-339J-21 Aço mola Ø 4,5 x 53,5 x 78 mm

Formulário de consulta Mola de compressão D-339J-21

Molas de compressão semelhantes para Mola de compressão D-339J-21 Aço mola Ø 4,5 x 53,5 x 78 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-339J-21	EN 10270-1	4,5	58	78	376,4	29,7	48,3	3,5	7,795	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339J-21	1.4310	4,5	58	78	323,352	29,7	48,3	3,5	6,695	93,0 \| 100,0 \| 93,0 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-288X-20	48	88	2,587	EN 10270-1	173,107	21,09	66,91	57,2 \| 79,4 \| 59,1 \| 33,2
D-289C-01	48	76	3,394	EN 10270-1	183,255	22,01	53,99	65,5 \| 83,8 \| 69,1 \| 43,6
D-289D	43,2	82	4,769	EN 10270-1	289,258	21,35	60,66	73,2 \| 80,2 \| 78,2 \| 61,2
D-313E-10	48	80	4,887	EN 10270-1	262,323	26,33	53,67	76,4 \| 86,8 \| 79,8 \| 62,7
D-313W	54	90	5,961	EN 10270-1	377,452	26,68	63,32	84,7 \| 89,6 \| 88,0 \| 76,5
D-339J-21	58	78	7,795	EN 10270-1	376,4	29,7	48,3	100,0 \| 100,0 \| 100,0 \| 100,0
D-318B	49	68	8,177	EN 10270-1	342,968	26,06	41,94	90,4 \| 86,9 \| 89,0 \| 95,3
D-364R-42	54	92	10,396	EN 10270-1	240,214	68,89	23,11	72,3 \| 86,1 \| 55,8 \| 75,0
D-344A-12	60	80	10,934	EN 10270-1	520,145	32,43	47,57	83,8 \| 94,7 \| 85,4 \| 71,3
D-339K	50	74,4	12,671	EN 10270-1	578,56	28,74	45,66	78,4 \| 93,9 \| 79,8 \| 61,5
D-349A-04	50	70	12,704	EN 10270-1	344,411	42,89	27,11	74,6 \| 88,7 \| 73,8 \| 61,3
D-345	55	85	14,554	EN 10270-1	773,158	31,88	53,13	71,8 \| 92,2 \| 69,8 \| 53,6
D-344B	55	66	14,554	EN 10270-1	496,641	31,88	34,13	72,2 \| 89,8 \| 73,2 \| 53,6
D-339N-04	41	78	15,62	EN 10270-1	614,328	38,67	39,33	70,5 \| 90,2 \| 71,3 \| 49,9
D-364F	60	85,4	16,454	EN 10270-1	829,093	35,01	50,39	69,3 \| 89,9 \| 70,6 \| 47,4
D-350A	45	80	18,089	EN 10270-1	671,268	42,89	37,11	66,0 \| 88,4 \| 66,5 \| 43,1
D-364J-02	56	77	20,681	EN 10270-1	876,677	34,61	42,39	65,1 \| 92,4 \| 65,3 \| 37,7
D-364R-70	61	85	22,673	EN 10270-1	1071,318	37,75	47,25	62,7 \| 87,3 \| 66,5 \| 34,4
D-375A	56,3	94	23,343	EN 10270-1	933,982	53,99	40,01	59,6 \| 83,8 \| 61,6 \| 33,4
D-375	56,3	80	36,682	EN 10270-1	1506,22	38,94	41,06	55,0 \| 88,7 \| 55,0 \| 21,2
D-374B	56,3	64	36,682	EN 10270-1	919,309	38,94	25,06	50,4 \| 83,5 \| 46,4 \| 21,2

Número de molas metálicas semelhantes: 20

Número de tarifa alfandegária: 73202081; Mola de compressão D-339J-21

País de origem: DE, German; Mola de compressão D-339J-21
