Mola de compressão D-339K Aço mola Ø 4,5 x 45,5 x 74,4 mm

Descontos por quantidade - Mola de compressão D-339K

Quantidade	Preço individual [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2451 EUR
175	3,2080 EUR
250	3,1837 EUR
350	3,1130 EUR

Mola de compressão Comprar

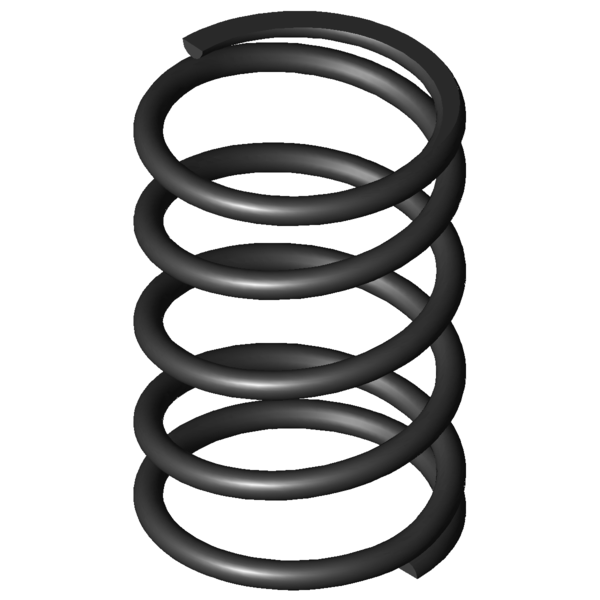

Imagem do Produto Mola de compressão D-339K

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339K

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	45,5	mm	Diâmetro médio de enrolamento
De	50	mm	Diâmetro externo de enrolamento
Dd	39,7	mm	Maior diâmetro do mandril
Dh	52	mm	Diâmetro mais pequeno de manga
L0	74,4	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	578,56	N	Força máxima com carga estática
Ln	28,74	mm	Comprimento mais pequeno com carga estática
sn	45,66	mm	Maior deslocamento da mola com carga estática
Fndyn	553,222	N	Força máxima com carga dinâmica
Lndyn	30,74	mm	Comprimento mais pequeno com carga dinâmica
shdyn	18,47	mm	Maior deslocamento da mola com carga dinâmica
S	19,971	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	12,671	N/mm	Flecha da mola
Gew	98,8369	g	Peso do artigo
Fntol	34,03	N	(+/-) tolerância para força máxima estática
Fndtol	33,65	N	(+/-) tolerância para força máxima dinâmica
Detol	0,8	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AL	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339K Aço mola Ø 4,5 x 45,5 x 74,4 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339K Aço mola Ø 4,5 x 45,5 x 74,4 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339K Aço mola Ø 4,5 x 45,5 x 74,4 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339K Aço mola Ø 4,5 x 45,5 x 74,4 mm

cálculo do caminho de força Mola de compressão D-339K

Formulário de consulta Mola de compressão D-339K Aço mola Ø 4,5 x 45,5 x 74,4 mm

Formulário de consulta Mola de compressão D-339K

Molas de compressão semelhantes para Mola de compressão D-339K Aço mola Ø 4,5 x 45,5 x 74,4 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-339K	EN 10270-1	4,5	50	74,4	578,56	28,74	45,66	3,5	12,671	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339K	1.4310	4,5	50	74,4	496,923	28,74	45,66	3,5	10,883	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263D-13	42	75	0,303	EN 10270-1	8,131	48,15	26,85	36,6 \| 77,4 \| 30,1 \| 2,4
D-288X-20	48	88	2,587	EN 10270-1	173,107	21,09	66,91	50,6 \| 82,4 \| 49,1 \| 20,4
D-289C-01	48	76	3,394	EN 10270-1	183,255	22,01	53,99	57,7 \| 88,3 \| 58,1 \| 26,8
D-289D	43,2	82	4,769	EN 10270-1	289,258	21,35	60,66	61,0 \| 82,7 \| 62,6 \| 37,6
D-313E-10	48	80	4,887	EN 10270-1	262,323	26,33	53,67	64,5 \| 89,7 \| 65,2 \| 38,6
D-339J-21	58	78	7,795	EN 10270-1	376,4	29,7	48,3	78,4 \| 93,9 \| 79,8 \| 61,5
D-318B	49	68	8,177	EN 10270-1	342,968	26,06	41,94	77,6 \| 92,8 \| 75,6 \| 64,5
D-319	44	71	11,643	EN 10270-1	529,75	25,5	45,5	92,8 \| 90,8 \| 95,6 \| 91,9
D-339K	50	74,4	12,671	EN 10270-1	578,56	28,74	45,66	100,0 \| 100,0 \| 100,0 \| 100,0
D-349A-04	50	70	12,704	EN 10270-1	344,411	42,89	27,11	84,6 \| 94,7 \| 59,5 \| 99,7
D-344B	55	66	14,554	EN 10270-1	496,641	31,88	34,13	85,7 \| 89,9 \| 80,3 \| 87,1
D-339N-04	41	78	15,62	EN 10270-1	614,328	38,67	39,33	87,9 \| 92,5 \| 90,2 \| 81,1
D-350A	45	80	18,089	EN 10270-1	671,268	42,89	37,11	81,6 \| 91,0 \| 83,7 \| 70,0
D-364J-02	56	77	20,681	EN 10270-1	876,677	34,61	42,39	76,6 \| 89,2 \| 79,4 \| 61,3
D-350	45	64	28,425	EN 10270-1	940,013	30,93	33,07	66,7 \| 88,7 \| 67,0 \| 44,6
D-364J-21	48	63	34,696	EN 10270-1	1069,341	32,18	30,82	61,6 \| 87,5 \| 60,8 \| 36,5
D-375	56,3	80	36,682	EN 10270-1	1506,22	38,94	41,06	61,0 \| 84,4 \| 64,2 \| 34,5
D-364R-81	46	66	37,509	EN 10270-1	581,382	50,5	15,5	50,6 \| 84,4 \| 48,0 \| 19,4
D-364J-09	42	70	42,602	EN 10270-1	1284,016	39,86	30,14	52,8 \| 87,0 \| 49,2 \| 22,1
D-380A	46,3	68	45,592	EN 10270-1	692,529	52,81	15,19	53,8 \| 86,3 \| 51,5 \| 23,6
D-389L	50	89	55,936	EN 10270-1	1704,417	58,53	30,47	51,9 \| 82,6 \| 50,3 \| 22,7
D-364R-04	39	76	60,008	EN 10270-1	1764,728	46,59	29,41	60,4 \| 88,5 \| 61,6 \| 31,1
D-389K	50	62,3	87,899	EN 10270-1	1754,76	42,34	19,96	45,1 \| 82,7 \| 38,3 \| 14,4
D-405	58	75	95,378	EN 10270-1	2533,188	48,44	26,56	44,8 \| 80,6 \| 40,5 \| 13,3

Número de molas metálicas semelhantes: 23

Número de tarifa alfandegária: 73202081; Mola de compressão D-339K

País de origem: DE, German; Mola de compressão D-339K
