Mola de compressão D-318C Aço mola Ø 4 x 45 x 103 mm

Descontos por quantidade - Mola de compressão D-318C

Quantidade	Preço individual [EUR]
1	12,4800 EUR
2	9,9500 EUR
3	5,4200 EUR
7	3,2800 EUR
17	1,8300 EUR
37	1,5400 EUR
75	1,5100 EUR
125	1,4634 EUR
175	1,4586 EUR
250	1,4345 EUR
350	1,4116 EUR

Mola de compressão Comprar

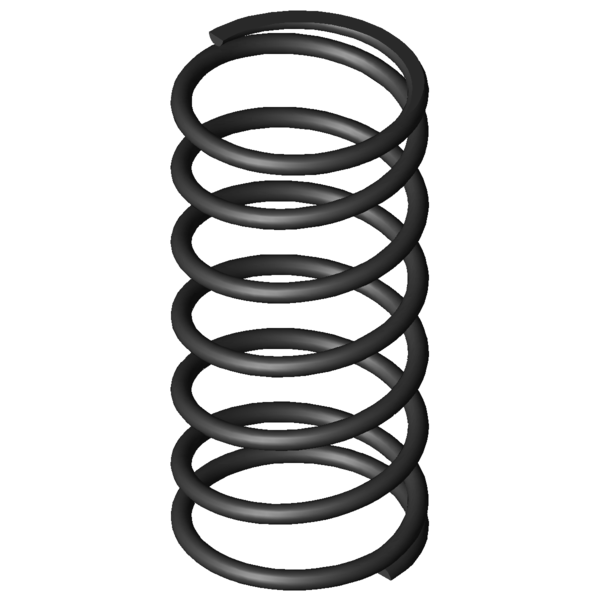

Imagem do Produto Mola de compressão D-318C

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-318C

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	45	mm	Diâmetro médio de enrolamento
De	49	mm	Diâmetro externo de enrolamento
Dd	39,8	mm	Maior diâmetro do mandril
Dh	50,8	mm	Diâmetro mais pequeno de manga
L0	103	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	346,684	N	Força máxima com carga estática
Ln	36,38	mm	Comprimento mais pequeno com carga estática
sn	66,62	mm	Maior deslocamento da mola com carga estática
Fndyn	330,067	N	Força máxima com carga dinâmica
Lndyn	39,57	mm	Comprimento mais pequeno com carga dinâmica
shdyn	38,92	mm	Maior deslocamento da mola com carga dinâmica
S	18	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	5,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	5,204	N/mm	Flecha da mola
Gew	105,3208	g	Peso do artigo
Fntol	22,27	N	(+/-) tolerância para força máxima estática
Fndtol	22,02	N	(+/-) tolerância para força máxima dinâmica
Detol	0,8	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	3,28	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AB	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-318C Aço mola Ø 4 x 45 x 103 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-318C Aço mola Ø 4 x 45 x 103 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-318C Aço mola Ø 4 x 45 x 103 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-318C Aço mola Ø 4 x 45 x 103 mm

cálculo do caminho de força Mola de compressão D-318C

Formulário de consulta Mola de compressão D-318C Aço mola Ø 4 x 45 x 103 mm

Formulário de consulta Mola de compressão D-318C

Molas de compressão semelhantes para Mola de compressão D-318C Aço mola Ø 4 x 45 x 103 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-318C	EN 10270-1	4	49	103	346,684	36,38	66,62	5,5	5,204	100,0 \| 100,0 \| 100,0 \| 100,0
VD-318C	1.4310	4	49	103	297,766	36,38	66,62	5,5	4,469	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263V-19	46	87	1,381	EN 10270-1	94,484	18,6	68,4	56,4 \| 80,3 \| 62,3 \| 26,5
D-288X-21	48	103	1,646	EN 10270-1	120,655	29,72	73,28	61,8 \| 91,0 \| 62,9 \| 31,6
D-288Z	40	100	1,715	EN 10270-1	96,284	43,85	56,15	57,9 \| 84,6 \| 56,0 \| 33,0
D-288G	48	104	1,937	EN 10270-1	162,332	20,21	83,79	63,1 \| 89,0 \| 63,2 \| 37,2
D-289C-02	48	115	2,16	EN 10270-1	181,589	30,93	84,07	65,5 \| 89,2 \| 65,8 \| 41,5
D-288X-20	48	88	2,587	EN 10270-1	173,107	21,09	66,91	70,2 \| 86,1 \| 74,7 \| 49,7
D-313E-11	48	120	3,258	EN 10270-1	274,052	35,89	84,11	77,7 \| 91,3 \| 79,1 \| 62,6
D-318C	49	103	5,204	EN 10270-1	346,684	36,38	66,62	100,0 \| 100,0 \| 100,0 \| 100,0
D-314	54	99	5,961	EN 10270-1	431,102	26,68	72,32	89,7 \| 95,6 \| 86,3 \| 87,3
D-313W	54	90	5,961	EN 10270-1	377,452	26,68	63,32	91,2 \| 92,7 \| 93,4 \| 87,3
D-320	44	105	7,409	EN 10270-1	514,932	35,5	69,5	82,6 \| 96,0 \| 81,6 \| 70,2
D-339L	50	112	8,063	EN 10270-1	580,403	40,02	71,98	77,9 \| 93,0 \| 76,1 \| 64,5
D-345A	55	100	9,261	EN 10270-1	515,163	44,38	55,63	73,4 \| 88,7 \| 75,4 \| 56,2
D-349A-10	50	95	9,982	EN 10270-1	421,709	52,75	42,25	71,7 \| 90,1 \| 72,8 \| 52,1
D-364R-42	54	92	10,396	EN 10270-1	240,214	68,89	23,11	62,0 \| 83,8 \| 52,0 \| 50,1
D-351A	45	110	13,265	EN 10270-1	731,563	54,85	55,15	64,3 \| 88,5 \| 65,1 \| 39,2
D-351	45	95,5	18,089	EN 10270-1	951,641	42,89	52,61	58,2 \| 88,2 \| 57,7 \| 28,8
D-364J-22	48	92	22,079	EN 10270-1	993,5	47	45	53,8 \| 86,7 \| 51,2 \| 23,6
D-364R-82	46	102	24,27	EN 10270-1	740,242	71,5	30,5	51,4 \| 86,5 \| 46,3 \| 21,4
D-364J-10	42	102	29,494	EN 10270-1	1454,422	52,69	49,31	50,8 \| 85,8 \| 48,9 \| 17,6
D-381A	46,3	100	29,501	EN 10270-1	745,094	74,74	25,26	48,3 \| 85,0 \| 42,2 \| 17,6
D-364R-92	39	100	43,223	EN 10270-1	1278,781	70,41	29,59	43,0 \| 81,1 \| 35,8 \| 12,0
D-364R-06	39	102	45,006	EN 10270-1	1845,233	61	41	44,8 \| 82,5 \| 40,2 \| 11,6

Número de molas metálicas semelhantes: 22

Número de tarifa alfandegária: 73202081; Mola de compressão D-318C

País de origem: DE, German; Mola de compressão D-318C
