Mola de compressão D-289C-02 Aço mola Ø 3,2 x 44,8 x 115 mm

Descontos por quantidade - Mola de compressão D-289C-02

Quantidade	Preço individual [EUR]
1	5,6700 EUR
2	4,0000 EUR
3	3,8100 EUR
7	2,9900 EUR
17	1,5200 EUR
37	1,2000 EUR
75	1,0100 EUR
125	0,7829 EUR
175	0,7387 EUR
250	0,6198 EUR
350	0,5936 EUR
450	0,5368 EUR

Mola de compressão Comprar

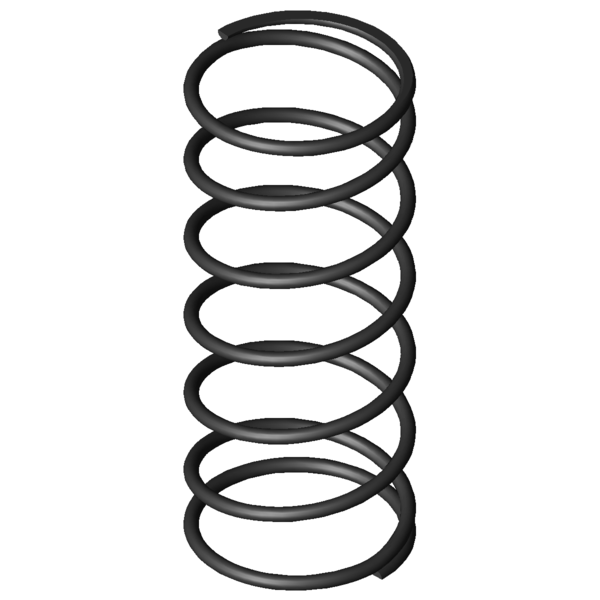

Imagem do Produto Mola de compressão D-289C-02

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-289C-02

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	44,8	mm	Diâmetro médio de enrolamento
De	48	mm	Diâmetro externo de enrolamento
Dd	40,4	mm	Maior diâmetro do mandril
Dh	50	mm	Diâmetro mais pequeno de manga
L0	115	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	181,589	N	Força máxima com carga estática
Ln	30,93	mm	Comprimento mais pequeno com carga estática
sn	84,07	mm	Maior deslocamento da mola com carga estática
Fndyn	174,103	N	Força máxima com carga dinâmica
Lndyn	34,4	mm	Comprimento mais pequeno com carga dinâmica
shdyn	52,33	mm	Maior deslocamento da mola com carga dinâmica
S	20,327	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	5,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	2,16	N/mm	Flecha da mola
Gew	67,1057	g	Peso do artigo
Fntol	13,6	N	(+/-) tolerância para força máxima estática
Fndtol	13,49	N	(+/-) tolerância para força máxima dinâmica
Detol	0,8	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	5,03	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	N	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-289C-02 Aço mola Ø 3,2 x 44,8 x 115 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-289C-02 Aço mola Ø 3,2 x 44,8 x 115 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-289C-02 Aço mola Ø 3,2 x 44,8 x 115 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-289C-02 Aço mola Ø 3,2 x 44,8 x 115 mm

cálculo do caminho de força Mola de compressão D-289C-02

Formulário de consulta Mola de compressão D-289C-02 Aço mola Ø 3,2 x 44,8 x 115 mm

Formulário de consulta Mola de compressão D-289C-02

Molas de compressão semelhantes para Mola de compressão D-289C-02 Aço mola Ø 3,2 x 44,8 x 115 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-289C-02	EN 10270-1	3,2	48	115	181,589	30,93	84,07	5,5	2,16	100,0 \| 100,0 \| 100,0 \| 100,0
VD-289C-02	1.4310	3,2	48	115	155,966	30,93	84,07	5,5	1,855	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263V-20	46	136	0,879	EN 10270-1	96,367	26,37	109,63	63,9 \| 86,2 \| 64,9 \| 40,7
D-288X-21	48	103	1,646	EN 10270-1	120,655	29,72	73,28	82,5 \| 94,4 \| 76,8 \| 76,2
D-288G	48	104	1,937	EN 10270-1	162,332	20,21	83,79	92,3 \| 92,6 \| 94,5 \| 89,7
D-289C-02	48	115	2,16	EN 10270-1	181,589	30,93	84,07	100,0 \| 100,0 \| 100,0 \| 100,0
D-289	55	117	2,196	EN 10270-1	206,145	23,12	93,88	94,1 \| 95,2 \| 88,8 \| 98,4
D-288X-20	48	88	2,587	EN 10270-1	173,107	21,09	66,91	87,0 \| 90,1 \| 87,5 \| 83,5
D-290	43,2	125	3,035	EN 10270-1	288,652	29,89	95,12	80,3 \| 94,0 \| 75,6 \| 71,2
D-313E-11	48	120	3,258	EN 10270-1	274,052	35,89	84,11	81,4 \| 94,9 \| 83,1 \| 66,3
D-318C	49	103	5,204	EN 10270-1	346,684	36,38	66,62	65,5 \| 89,2 \| 65,8 \| 41,5
D-320	44	105	7,409	EN 10270-1	514,932	35,5	69,5	58,6 \| 87,7 \| 59,0 \| 29,2
D-339L	50	112	8,063	EN 10270-1	580,403	40,02	71,98	57,8 \| 88,2 \| 58,5 \| 26,8
D-349A-10	50	95	9,982	EN 10270-1	421,709	52,75	42,25	49,7 \| 80,9 \| 46,7 \| 21,6
D-339N-05	41	115	10,107	EN 10270-1	607,933	54,85	60,15	52,5 \| 85,5 \| 50,7 \| 21,4
D-351B	45	130	11,054	EN 10270-1	731,563	63,82	66,18	51,1 \| 82,1 \| 51,8 \| 19,5
D-364J-03	56	117	13,161	EN 10270-1	906,778	48,1	68,9	49,4 \| 80,7 \| 51,0 \| 16,4
D-351A	45	110	13,265	EN 10270-1	731,563	54,85	55,15	48,7 \| 84,5 \| 45,2 \| 16,3
D-364J-23	48	135	14,287	EN 10270-1	976,5	66,65	68,35	48,7 \| 81,1 \| 49,9 \| 15,1
D-351	45	95,5	18,089	EN 10270-1	951,641	42,89	52,61	44,3 \| 80,3 \| 40,8 \| 11,9
D-364J-22	48	92	22,079	EN 10270-1	993,5	47	45	41,7 \| 79,4 \| 35,9 \| 9,8

Número de molas metálicas semelhantes: 18

Número de tarifa alfandegária: 73202081; Mola de compressão D-289C-02

País de origem: DE, German; Mola de compressão D-289C-02
