Mola de compressão D-339N-05 Aço mola Ø 4,5 x 36,5 x 115 mm

Descontos por quantidade - Mola de compressão D-339N-05

Quantidade	Preço individual [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,8670 EUR
175	1,8647 EUR
250	1,8186 EUR
350	1,7923 EUR

Mola de compressão Comprar

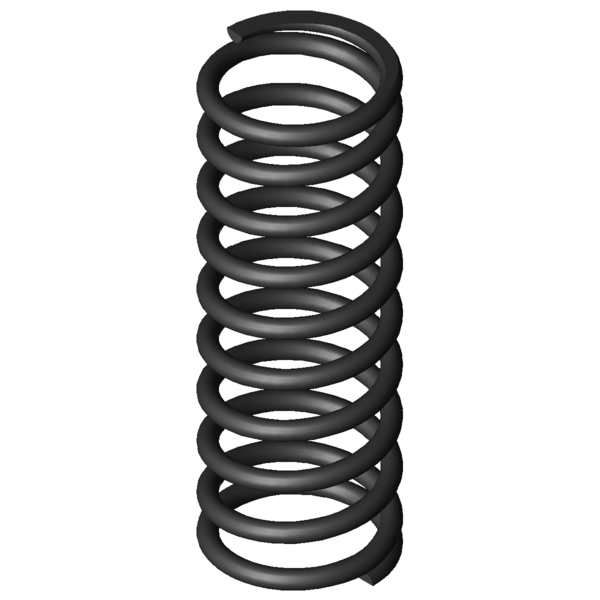

Imagem do Produto Mola de compressão D-339N-05

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339N-05

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	36,5	mm	Diâmetro médio de enrolamento
De	41	mm	Diâmetro externo de enrolamento
Dd	31,2	mm	Maior diâmetro do mandril
Dh	41,9	mm	Diâmetro mais pequeno de manga
L0	115	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	607,933	N	Força máxima com carga estática
Ln	54,85	mm	Comprimento mais pequeno com carga estática
sn	60,15	mm	Maior deslocamento da mola com carga estática
Fndyn	569,021	N	Força máxima com carga dinâmica
Lndyn	58,7	mm	Comprimento mais pequeno com carga dinâmica
shdyn	31,7	mm	Maior deslocamento da mola com carga dinâmica
S	13	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	8,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	10,107	N/mm	Flecha da mola
Gew	151,3657	g	Peso do artigo
Fntol	34,7	N	(+/-) tolerância para força máxima estática
Fndtol	34,2	N	(+/-) tolerância para força máxima dinâmica
Detol	0,6	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,5	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AD	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339N-05 Aço mola Ø 4,5 x 36,5 x 115 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339N-05 Aço mola Ø 4,5 x 36,5 x 115 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339N-05 Aço mola Ø 4,5 x 36,5 x 115 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339N-05 Aço mola Ø 4,5 x 36,5 x 115 mm

cálculo do caminho de força Mola de compressão D-339N-05

Formulário de consulta Mola de compressão D-339N-05 Aço mola Ø 4,5 x 36,5 x 115 mm

Formulário de consulta Mola de compressão D-339N-05

Molas de compressão semelhantes para Mola de compressão D-339N-05 Aço mola Ø 4,5 x 36,5 x 115 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-339N-05	EN 10270-1	4,5	41	115	607,933	54,85	60,15	8,5	10,107	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339N-05	1.4310	4,5	41	115	521,717	54,9	60,1	8,5	8,681	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-207JB	35,5	115	0,239	EN 10270-1	23,039	18,43	96,57	36,2 \| 73,3 \| 33,0 \| 2,4
D-234H	34	120	0,904	EN 10270-1	90,15	20,32	99,68	40,3 \| 74,4 \| 37,6 \| 8,9
D-288Y	41	92	1,671	EN 10270-1	83,216	42,2	49,8	49,0 \| 82,2 \| 48,2 \| 16,5
D-288Z	40	100	1,715	EN 10270-1	96,284	43,85	56,15	51,8 \| 83,7 \| 54,6 \| 17,0
D-263W	42	91,7	1,845	EN 10270-1	136,149	17,9	73,8	49,3 \| 77,6 \| 51,9 \| 18,3
D-289C-02	48	115	2,16	EN 10270-1	181,589	30,93	84,07	52,5 \| 85,5 \| 50,7 \| 21,4
D-265	34,5	110	2,208	EN 10270-1	183,271	27	83	50,5 \| 78,5 \| 51,3 \| 21,8
D-290	43,2	125	3,035	EN 10270-1	288,652	29,89	95,12	57,1 \| 86,0 \| 55,4 \| 30,0
D-313E-11	48	120	3,258	EN 10270-1	274,052	35,89	84,11	59,2 \| 87,1 \| 58,3 \| 32,2
D-313G	40	92,8	6,451	EN 10270-1	392,101	32,02	60,78	77,2 \| 86,1 \| 81,7 \| 63,8
D-320	44	105	7,409	EN 10270-1	514,932	35,5	69,5	83,4 \| 91,1 \| 85,6 \| 73,3
D-327	36	120	9,364	EN 10270-1	667,955	48,66	71,34	90,4 \| 90,8 \| 87,7 \| 92,6
D-339N-05	41	115	10,107	EN 10270-1	607,933	54,85	60,15	100,0 \| 100,0 \| 100,0 \| 100,0
D-351B	45	130	11,054	EN 10270-1	731,563	63,82	66,18	89,4 \| 89,9 \| 87,0 \| 91,4
D-351A	45	110	13,265	EN 10270-1	731,563	54,85	55,15	85,3 \| 92,3 \| 87,4 \| 76,2
D-364J-11	42	135	22,554	EN 10270-1	1443,45	71	64	67,0 \| 88,2 \| 68,1 \| 44,8
D-357	37	110	22,86	EN 10270-1	1157,61	59,36	50,64	68,2 \| 92,0 \| 68,4 \| 44,2
D-364R-82	46	102	24,27	EN 10270-1	740,242	71,5	30,5	64,1 \| 84,3 \| 66,4 \| 41,6
D-364M	38	113	28,585	EN 10270-1	1194,538	71,21	41,79	62,2 \| 90,9 \| 60,2 \| 35,4
D-364J-10	42	102	29,494	EN 10270-1	1454,422	52,69	49,31	61,8 \| 89,4 \| 61,9 \| 34,3
D-364R-08	39	127	36,005	EN 10270-1	1843,433	75,8	51,2	58,3 \| 87,8 \| 59,0 \| 28,1
D-364R-07	39	115	39,38	EN 10270-1	1839,045	68,3	46,7	57,3 \| 90,9 \| 55,3 \| 25,7
D-364R-92	39	100	43,223	EN 10270-1	1278,781	70,41	29,59	52,5 \| 85,7 \| 48,4 \| 23,4
D-364R-06	39	102	45,006	EN 10270-1	1845,233	61	41	53,4 \| 87,1 \| 50,6 \| 22,5
D-387	38,3	110	57,618	EN 10270-1	2098,612	73,58	36,42	49,7 \| 86,8 \| 44,8 \| 17,5
D-389A-08	39	127	58,019	EN 10270-1	1958,865	93,24	33,76	48,4 \| 84,3 \| 43,6 \| 17,4
D-389N-02	46	110	58,907	EN 10270-1	2345,594	70,18	39,82	48,7 \| 83,0 \| 46,1 \| 17,2
D-389A-07	39	115	64,126	EN 10270-1	1883,135	85,63	29,37	47,9 \| 87,4 \| 40,6 \| 15,8

Número de molas metálicas semelhantes: 27

Número de tarifa alfandegária: 73202081; Mola de compressão D-339N-05

País de origem: DE, German; Mola de compressão D-339N-05
