Mola de compressão D-364J-23 Aço mola Ø 5,5 x 42,5 x 135 mm

Descontos por quantidade - Mola de compressão D-364J-23

Quantidade	Preço individual [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9376 EUR
175	2,9180 EUR
250	2,8813 EUR
350	2,8095 EUR

Mola de compressão Comprar

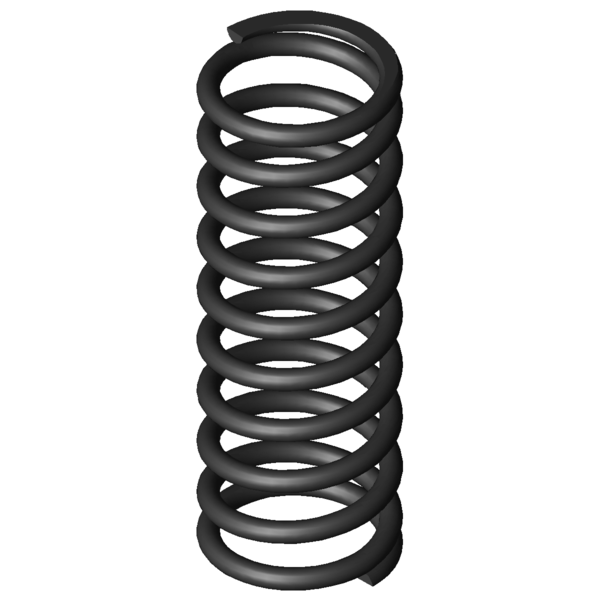

Imagem do Produto Mola de compressão D-364J-23

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-364J-23

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	5,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	42,5	mm	Diâmetro médio de enrolamento
De	48	mm	Diâmetro externo de enrolamento
Dd	36,2	mm	Maior diâmetro do mandril
Dh	49,9	mm	Diâmetro mais pequeno de manga
L0	135	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	976,5	N	Força máxima com carga estática
Ln	66,65	mm	Comprimento mais pequeno com carga estática
sn	68,35	mm	Maior deslocamento da mola com carga estática
Fndyn	912,922	N	Força máxima com carga dinâmica
Lndyn	71,1	mm	Comprimento mais pequeno com carga dinâmica
shdyn	31,8	mm	Maior deslocamento da mola com carga dinâmica
S	15,235	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	8,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	14,287	N/mm	Flecha da mola
Gew	263,2836	g	Peso do artigo
Fntol	54,2	N	(+/-) tolerância para força máxima estática
Fndtol	52,4	N	(+/-) tolerância para força máxima dinâmica
Detol	0,6	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,7	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AK	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-364J-23 Aço mola Ø 5,5 x 42,5 x 135 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-364J-23 Aço mola Ø 5,5 x 42,5 x 135 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-364J-23 Aço mola Ø 5,5 x 42,5 x 135 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-364J-23 Aço mola Ø 5,5 x 42,5 x 135 mm

cálculo do caminho de força Mola de compressão D-364J-23

Formulário de consulta Mola de compressão D-364J-23 Aço mola Ø 5,5 x 42,5 x 135 mm

Formulário de consulta Mola de compressão D-364J-23

Molas de compressão semelhantes para Mola de compressão D-364J-23 Aço mola Ø 5,5 x 42,5 x 135 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-364J-23	EN 10270-1	5,5	48	135	976,5	66,65	68,35	8,5	14,287	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364J-23	1.4310	5,5	48	135	838,71	66,65	68,35	8,5	12,271	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-288H	48	161	1,233	EN 10270-1	163,283	28,56	132,44	40,3 \| 78,3 \| 34,2 \| 8,6
D-288G	48	104	1,937	EN 10270-1	162,332	20,21	83,79	46,2 \| 76,0 \| 49,1 \| 13,6
D-289C-02	48	115	2,16	EN 10270-1	181,589	30,93	84,07	48,7 \| 81,1 \| 49,9 \| 15,1
D-313E-12	48	160	2,444	EN 10270-1	279,917	45,45	114,55	48,2 \| 83,3 \| 44,2 \| 17,1
D-290	43,2	125	3,035	EN 10270-1	288,652	29,89	95,12	50,7 \| 80,3 \| 50,7 \| 21,2
D-313E-11	48	120	3,258	EN 10270-1	274,052	35,89	84,11	54,1 \| 84,8 \| 54,7 \| 22,8
D-318D	49	156	3,367	EN 10270-1	350,664	51,85	104,15	53,4 \| 85,7 \| 50,8 \| 23,6
D-339L-10	50	160	5,218	EN 10270-1	537,714	56,94	103,06	61,5 \| 87,4 \| 60,7 \| 36,5
D-364R-43	54	135	7,069	EN 10270-1	275,394	96,04	38,96	62,6 \| 95,7 \| 42,6 \| 49,5
D-324	37	135	7,639	EN 10270-1	621,215	53,68	81,32	70,2 \| 83,3 \| 73,8 \| 53,5
D-339L	50	112	8,063	EN 10270-1	580,403	40,02	71,98	73,5 \| 86,9 \| 77,2 \| 56,4
D-346	55	130	9,261	EN 10270-1	793,004	44,38	85,63	78,9 \| 91,5 \| 80,5 \| 64,8
D-351B	45	130	11,054	EN 10270-1	731,563	63,82	66,18	49,7 \| 84,6 \| 45,7 \| 18,8
D-352	45	140	11,704	EN 10270-1	926,636	60,83	79,17	88,7 \| 93,7 \| 90,6 \| 81,9
D-364J-23	48	135	14,287	EN 10270-1	976,5	66,65	68,35	100,0 \| 100,0 \| 100,0 \| 100,0
D-376A	56,3	140	15,104	EN 10270-1	958,149	76,56	63,44	93,2 \| 89,7 \| 95,5 \| 94,6
D-364R-83	46	150	16,504	EN 10270-1	833,439	99,5	50,5	86,2 \| 92,5 \| 79,6 \| 86,6
D-382A	46,3	152	18,574	EN 10270-1	756,02	111,3	40,7	78,8 \| 90,9 \| 68,5 \| 76,9
D-364J-11	42	135	22,554	EN 10270-1	1443,45	71	64	79,9 \| 95,8 \| 80,6 \| 63,3
D-382	46,3	135	29,501	EN 10270-1	1777,615	74,74	60,26	71,5 \| 94,6 \| 71,5 \| 48,4
D-389M	50	145	32,384	EN 10270-1	1751,521	90,91	54,09	66,9 \| 89,2 \| 67,4 \| 44,1
D-389N-03	46	152	41,235	EN 10270-1	2380,938	94,26	57,74	61,7 \| 87,7 \| 62,7 \| 34,6
D-389N-02	46	110	58,907	EN 10270-1	2345,594	70,18	39,82	100,0 \| 100,0 \| 100,0 \| 100,0
D-414M-02	57	138	75,548	EN 10270-1	2850,281	100,27	37,73	48,2 \| 81,0 \| 44,7 \| 18,9
D-412	48	135	76,706	EN 10270-1	3194,8	93,35	41,65	51,3 \| 89,6 \| 45,8 \| 18,6
D-409B	50	110	86,65	EN 10270-1	3002,418	75,35	34,65	81,2 \| 93,2 \| 82,6 \| 68,0
D-414AF	42	130	124,903	EN 10270-1	4434,047	94,5	35,5	44,2 \| 84,2 \| 37,0 \| 11,4
D-445	55	140	139,746	EN 10270-1	4132,296	110,43	29,57	41,1 \| 79,6 \| 33,4 \| 10,2

Número de molas metálicas semelhantes: 27

Número de tarifa alfandegária: 73202081; Mola de compressão D-364J-23

País de origem: DE, German; Mola de compressão D-364J-23
