Mola de compressão D-313E-12 Aço mola Ø 3,6 x 44,4 x 160 mm

Descontos por quantidade - Mola de compressão D-313E-12

Quantidade	Preço individual [EUR]
1	12,7100 EUR
2	10,1200 EUR
3	5,6200 EUR
7	3,4700 EUR
17	2,1700 EUR
37	1,8100 EUR
75	1,7400 EUR
125	1,7081 EUR
175	1,7063 EUR
250	1,6746 EUR
350	1,6471 EUR

Mola de compressão Comprar

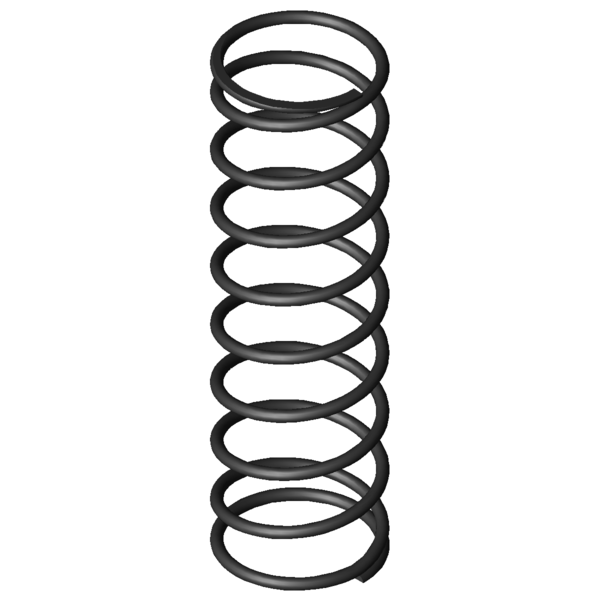

Imagem do Produto Mola de compressão D-313E-12

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313E-12

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	44,4	mm	Diâmetro médio de enrolamento
De	48	mm	Diâmetro externo de enrolamento
Dd	39,7	mm	Maior diâmetro do mandril
Dh	49,8	mm	Diâmetro mais pequeno de manga
L0	160	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	279,917	N	Força máxima com carga estática
Ln	45,45	mm	Comprimento mais pequeno com carga estática
sn	114,55	mm	Maior deslocamento da mola com carga estática
Fndyn	268,361	N	Força máxima com carga dinâmica
Lndyn	50,18	mm	Comprimento mais pequeno com carga dinâmica
shdyn	60,39	mm	Maior deslocamento da mola com carga dinâmica
S	19,55	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	8	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	2,444	N/mm	Flecha da mola
Gew	112,2298	g	Peso do artigo
Fntol	16,93	N	(+/-) tolerância para força máxima estática
Fndtol	16,76	N	(+/-) tolerância para força máxima dinâmica
Detol	0,8	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	5,18	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AC	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313E-12 Aço mola Ø 3,6 x 44,4 x 160 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313E-12 Aço mola Ø 3,6 x 44,4 x 160 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313E-12 Aço mola Ø 3,6 x 44,4 x 160 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313E-12 Aço mola Ø 3,6 x 44,4 x 160 mm

cálculo do caminho de força Mola de compressão D-313E-12

Formulário de consulta Mola de compressão D-313E-12 Aço mola Ø 3,6 x 44,4 x 160 mm

Formulário de consulta Mola de compressão D-313E-12

Molas de compressão semelhantes para Mola de compressão D-313E-12 Aço mola Ø 3,6 x 44,4 x 160 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313E-12	EN 10270-1	3,6	48	160	279,917	45,45	114,55	8	2,444	61,6 \| 87,5 \| 61,7 \| 35,6
VD-313E-12	1.4310	3,6	48	160	240,42	45,45	114,55	8	2,099	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263V-20	46	136	0,879	EN 10270-1	96,367	26,37	109,63	61,5 \| 83,4 \| 65,1 \| 36,0
D-263X	42	141	1,174	EN 10270-1	135,864	25,27	115,73	48,7 \| 79,5 \| 49,4 \| 17,1
D-288H	48	161	1,233	EN 10270-1	163,283	28,56	132,44	48,8 \| 81,7 \| 46,8 \| 17,9
D-289C-03	48	176	1,398	EN 10270-1	184,054	44,32	131,68	75,6 \| 93,3 \| 76,4 \| 57,2
D-313E-12	48	160	2,444	EN 10270-1	279,917	45,45	114,55	61,6 \| 87,5 \| 61,7 \| 35,6
D-318D	49	156	3,367	EN 10270-1	350,664	51,85	104,15	84,4 \| 95,2 \| 85,4 \| 72,6
D-313H	40	155	3,735	EN 10270-1	391,897	50,06	104,94	73,1 \| 90,5 \| 74,4 \| 54,3
D-315	54	150	3,793	EN 10270-1	427,309	37,36	112,64	79,1 \| 90,9 \| 81,9 \| 64,4
D-339M	50	187	4,668	EN 10270-1	580,828	62,58	124,42	69,9 \| 87,2 \| 70,1 \| 52,3
D-321	44	160	4,794	EN 10270-1	524,956	50,5	109,5	82,1 \| 93,0 \| 83,6 \| 69,8
D-339L-10	50	160	5,218	EN 10270-1	537,714	56,94	103,06	69,9 \| 92,0 \| 71,0 \| 46,8
D-346A	55	150	5,993	EN 10270-1	520,611	63,13	86,88	63,3 \| 84,3 \| 64,8 \| 40,8
D-339N-06	41	165	6,873	EN 10270-1	608,717	76,43	88,57	100,0 \| 100,0 \| 100,0 \| 100,0
D-364J-24	48	185	9,715	EN 10270-1	895,915	92,78	92,22	55,0 \| 84,0 \| 55,9 \| 25,2
D-358A	37	160	10,503	EN 10270-1	447,092	117,43	42,57	72,9 \| 92,4 \| 60,8 \| 65,4
D-352	45	140	11,704	EN 10270-1	926,636	60,83	79,17	51,7 \| 84,4 \| 49,7 \| 20,9
D-364J-23	48	135	14,287	EN 10270-1	976,5	66,65	68,35	48,2 \| 83,3 \| 44,2 \| 17,1
D-358	37	160	15,545	EN 10270-1	1203,33	82,59	77,41	68,5 \| 92,4 \| 69,0 \| 44,2
D-364R-83	46	150	16,504	EN 10270-1	833,439	99,5	50,5	63,9 \| 85,0 \| 65,0 \| 41,6
D-382A	46,3	152	18,574	EN 10270-1	756,02	111,3	40,7	61,4 \| 84,0 \| 63,2 \| 37,0

Número de molas metálicas semelhantes: 19

Número de tarifa alfandegária: 73202081; Mola de compressão D-313E-12

País de origem: DE, German; Mola de compressão D-313E-12
