Mola de compressão D-289C-03 Aço mola Ø 3,2 x 44,8 x 176 mm

Descontos por quantidade - Mola de compressão D-289C-03

Quantidade	Preço individual [EUR]
1	5,6700 EUR
2	4,0000 EUR
3	3,8100 EUR
7	2,9900 EUR
17	1,5200 EUR
37	1,2000 EUR
75	1,0100 EUR
125	0,7829 EUR
175	0,7387 EUR
250	0,6198 EUR
350	0,5936 EUR
450	0,5368 EUR

Mola de compressão Comprar

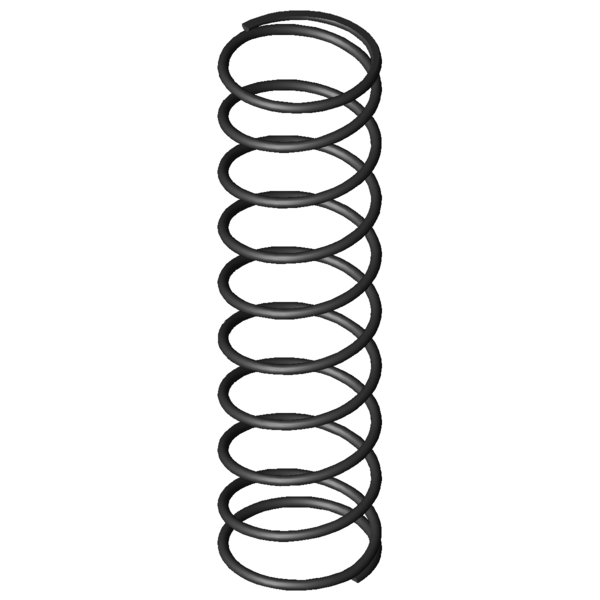

Imagem do Produto Mola de compressão D-289C-03

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-289C-03

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	44,8	mm	Diâmetro médio de enrolamento
De	48	mm	Diâmetro externo de enrolamento
Dd	40,4	mm	Maior diâmetro do mandril
Dh	50	mm	Diâmetro mais pequeno de manga
L0	176	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	184,054	N	Força máxima com carga estática
Ln	44,32	mm	Comprimento mais pequeno com carga estática
sn	131,68	mm	Maior deslocamento da mola com carga estática
Fndyn	176,558	N	Força máxima com carga dinâmica
Lndyn	49,68	mm	Comprimento mais pequeno com carga dinâmica
shdyn	80,21	mm	Maior deslocamento da mola com carga dinâmica
S	20,329	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	8,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	1,398	N/mm	Flecha da mola
Gew	93,948	g	Peso do artigo
Fntol	12,67	N	(+/-) tolerância para força máxima estática
Fndtol	12,56	N	(+/-) tolerância para força máxima dinâmica
Detol	0,8	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	7,09	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	N	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-289C-03 Aço mola Ø 3,2 x 44,8 x 176 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-289C-03 Aço mola Ø 3,2 x 44,8 x 176 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-289C-03 Aço mola Ø 3,2 x 44,8 x 176 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-289C-03 Aço mola Ø 3,2 x 44,8 x 176 mm

cálculo do caminho de força Mola de compressão D-289C-03

Formulário de consulta Mola de compressão D-289C-03 Aço mola Ø 3,2 x 44,8 x 176 mm

Formulário de consulta Mola de compressão D-289C-03

Molas de compressão semelhantes para Mola de compressão D-289C-03 Aço mola Ø 3,2 x 44,8 x 176 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-289C-03	EN 10270-1	3,2	48	176	184,054	44,32	131,68	8,5	1,398	100,0 \| 100,0 \| 100,0 \| 100,0
VD-289C-03	1.4310	3,2	48	176	158,083	44,32	131,68	8,5	1,2	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263V-21	46	208	0,569	EN 10270-1	96,677	38,03	169,97	64,0 \| 86,2 \| 65,0 \| 40,7
D-288X-22	48	203	1,065	EN 10270-1	170,824	42,66	160,34	85,7 \| 93,5 \| 87,5 \| 76,2
D-288H	48	161	1,233	EN 10270-1	163,283	28,56	132,44	91,8 \| 93,0 \| 94,1 \| 88,2
D-289A	55	180	1,397	EN 10270-1	205,866	32,68	147,32	94,8 \| 95,0 \| 89,4 \| 100,0
D-289C-03	48	176	1,398	EN 10270-1	184,054	44,32	131,68	100,0 \| 100,0 \| 100,0 \| 100,0
D-313E-13	48	200	1,955	EN 10270-1	283,436	55,01	144,99	80,6 \| 92,3 \| 77,9 \| 71,5
D-291	43,2	190	1,964	EN 10270-1	289,258	42,7	147,31	80,6 \| 94,2 \| 76,5 \| 71,2
D-313E-12	48	160	2,444	EN 10270-1	279,917	45,45	114,55	75,6 \| 93,3 \| 76,4 \| 57,2
D-318D	49	156	3,367	EN 10270-1	350,664	51,85	104,15	65,4 \| 88,9 \| 65,8 \| 41,5
D-339M	50	187	4,668	EN 10270-1	580,828	62,58	124,42	60,0 \| 87,1 \| 63,1 \| 29,9
D-321	44	160	4,794	EN 10270-1	524,956	50,5	109,5	58,6 \| 87,5 \| 59,1 \| 29,2
D-339L-10	50	160	5,218	EN 10270-1	537,714	56,94	103,06	56,3 \| 86,0 \| 56,2 \| 26,8
D-353A	45	205	5,378	EN 10270-1	453,716	120,63	84,37	53,2 \| 81,2 \| 52,3 \| 26,0
D-339N-06	41	165	6,873	EN 10270-1	608,717	76,43	88,57	50,8 \| 83,4 \| 48,7 \| 20,3
D-353	45	205	7,959	EN 10270-1	957,068	84,75	120,25	51,3 \| 81,2 \| 55,3 \| 17,6
D-364J-04	56	175	8,516	EN 10270-1	908,3	68,34	104,64	49,0 \| 81,1 \| 49,9 \| 16,1
D-364J-24	48	185	9,715	EN 10270-1	895,915	92,78	92,22	48,0 \| 84,4 \| 45,3 \| 14,4
D-383A	46,3	195	13,554	EN 10270-1	639,051	147,85	47,15	40,6 \| 79,2 \| 32,3 \| 10,3
D-364J-23	48	135	14,287	EN 10270-1	976,5	66,65	68,35	41,2 \| 78,3 \| 35,4 \| 9,8
D-377	56,3	175	15,104	EN 10270-1	1486,8	76,56	98,44	43,8 \| 78,5 \| 43,6 \| 9,3

Número de molas metálicas semelhantes: 19

Número de tarifa alfandegária: 73202081; Mola de compressão D-289C-03

País de origem: DE, German; Mola de compressão D-289C-03
