Mola de compressão D-339N-06 Aço mola Ø 4,5 x 36,5 x 165 mm

Descontos por quantidade - Mola de compressão D-339N-06

Quantidade	Preço individual [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,1813 EUR
175	2,1735 EUR
250	2,1481 EUR
350	2,0967 EUR

Mola de compressão Comprar

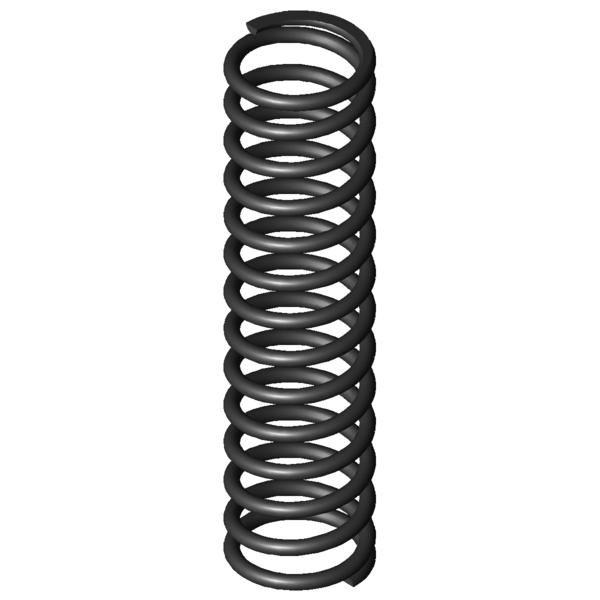

Imagem do Produto Mola de compressão D-339N-06

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339N-06

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	36,5	mm	Diâmetro médio de enrolamento
De	41	mm	Diâmetro externo de enrolamento
Dd	31,2	mm	Maior diâmetro do mandril
Dh	41,9	mm	Diâmetro mais pequeno de manga
L0	165	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	608,717	N	Força máxima com carga estática
Ln	76,43	mm	Comprimento mais pequeno com carga estática
sn	88,57	mm	Maior deslocamento da mola com carga estática
Fndyn	569,749	N	Força máxima com carga dinâmica
Lndyn	82,1	mm	Comprimento mais pequeno com carga dinâmica
shdyn	46,4	mm	Maior deslocamento da mola com carga dinâmica
S	12,84	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	12,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	6,873	N/mm	Flecha da mola
Gew	209,0288	g	Peso do artigo
Fntol	33,2	N	(+/-) tolerância para força máxima estática
Fndtol	32,6	N	(+/-) tolerância para força máxima dinâmica
Detol	0,6	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	3,4	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AG	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339N-06 Aço mola Ø 4,5 x 36,5 x 165 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339N-06 Aço mola Ø 4,5 x 36,5 x 165 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339N-06 Aço mola Ø 4,5 x 36,5 x 165 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339N-06 Aço mola Ø 4,5 x 36,5 x 165 mm

cálculo do caminho de força Mola de compressão D-339N-06

Formulário de consulta Mola de compressão D-339N-06 Aço mola Ø 4,5 x 36,5 x 165 mm

Formulário de consulta Mola de compressão D-339N-06

Molas de compressão semelhantes para Mola de compressão D-339N-06 Aço mola Ø 4,5 x 36,5 x 165 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-339N-06	EN 10270-1	4,5	41	165	608,717	76,43	88,57	12,5	6,873	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339N-06	1.4310	4,5	41	165	522,707	76,45	88,55	12,5	5,903	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-207JC	35,5	176	0,154	EN 10270-1	23,025	26,85	149,15	35,0 \| 71,2 \| 31,6 \| 2,2
D-207JH	34	164	0,177	EN 10270-1	24,391	26	138	36,2 \| 71,9 \| 34,1 \| 2,6
D-263X	42	141	1,174	EN 10270-1	135,864	25,27	115,73	48,7 \| 79,5 \| 49,4 \| 17,1
D-288H	48	161	1,233	EN 10270-1	163,283	28,56	132,44	48,8 \| 81,7 \| 46,8 \| 17,9
D-266	34,5	170	1,429	EN 10270-1	182,881	42	128	49,8 \| 78,9 \| 49,6 \| 20,8
D-291	43,2	190	1,964	EN 10270-1	289,258	42,7	147,31	55,6 \| 84,3 \| 53,8 \| 28,6
D-313E-12	48	160	2,444	EN 10270-1	279,917	45,45	114,55	61,6 \| 87,5 \| 61,7 \| 35,6
D-313H	40	155	3,735	EN 10270-1	391,897	50,06	104,94	73,1 \| 90,5 \| 74,4 \| 54,3
D-328A	36	170	4,302	EN 10270-1	316,191	96,5	73,5	73,8 \| 91,3 \| 67,5 \| 62,6
D-321	44	160	4,794	EN 10270-1	524,956	50,5	109,5	82,1 \| 93,0 \| 83,6 \| 69,8
D-328	36	170	6,367	EN 10270-1	650,727	67,8	102,2	91,3 \| 91,3 \| 90,1 \| 92,6
D-339N-06	41	165	6,873	EN 10270-1	608,717	76,43	88,57	100,0 \| 100,0 \| 100,0 \| 100,0
D-358A	37	160	10,503	EN 10270-1	447,092	117,43	42,57	72,9 \| 92,4 \| 60,8 \| 65,4
D-357A	37	144	14,393	EN 10270-1	800,314	88,4	55,6	68,8 \| 89,2 \| 69,4 \| 47,7
D-358	37	160	15,545	EN 10270-1	1203,33	82,59	77,41	68,5 \| 92,4 \| 69,0 \| 44,2
D-359A-07	34	166	16,317	EN 10270-1	1043,672	102,04	63,96	66,1 \| 90,8 \| 65,3 \| 42,1
D-364R-83	46	150	16,504	EN 10270-1	833,439	99,5	50,5	63,9 \| 85,0 \| 65,0 \| 41,6
D-364N	38	177	17,52	EN 10270-1	1187,161	109,24	67,76	64,1 \| 89,2 \| 63,9 \| 39,2
D-382A	46,3	152	18,574	EN 10270-1	756,02	111,3	40,7	61,4 \| 84,0 \| 63,2 \| 37,0
D-364J-11	42	135	22,554	EN 10270-1	1443,45	71	64	58,3 \| 87,1 \| 57,2 \| 30,5
D-364R-10	39	178	25,203	EN 10270-1	1839,832	105	73	57,8 \| 88,5 \| 57,8 \| 27,3
D-364R-93	39	152	27,214	EN 10270-1	1285,185	104,78	47,22	54,3 \| 87,4 \| 50,3 \| 25,3
D-364R-09	39	152	30,004	EN 10270-1	1845,233	90,5	61,5	54,1 \| 88,3 \| 51,2 \| 22,9
D-388	38,3	155	39,18	EN 10270-1	2065,885	102,27	52,73	49,4 \| 86,3 \| 44,5 \| 17,5
D-389A-10	39	178	40,613	EN 10270-1	2052,855	127,45	50,55	48,4 \| 85,0 \| 43,4 \| 16,9
D-389A-21	37,8	150	41,076	EN 10270-1	1964,331	102,18	47,82	48,0 \| 84,8 \| 42,5 \| 16,7
D-389N-03	46	152	41,235	EN 10270-1	2380,938	94,26	57,74	48,0 \| 81,8 \| 45,4 \| 16,7

Número de molas metálicas semelhantes: 26

Número de tarifa alfandegária: 73202081; Mola de compressão D-339N-06

País de origem: DE, German; Mola de compressão D-339N-06
