Mola de compressão D-364R-10 Aço mola Ø 5,8 x 33,2 x 178 mm

Descontos por quantidade - Mola de compressão D-364R-10

Quantidade	Preço individual [EUR]
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	2,9500 EUR
37	2,4600 EUR
75	2,3800 EUR
125	2,3621 EUR
175	2,3490 EUR
250	2,3059 EUR
350	2,2597 EUR

Mola de compressão Comprar

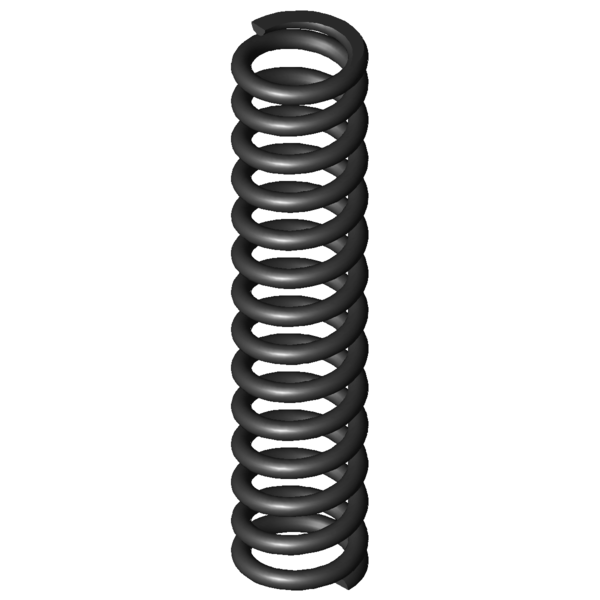

Imagem do Produto Mola de compressão D-364R-10

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-364R-10

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	5,8	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	33,2	mm	Diâmetro médio de enrolamento
De	39	mm	Diâmetro externo de enrolamento
Dd	26,4	mm	Maior diâmetro do mandril
Dh	40,4	mm	Diâmetro mais pequeno de manga
L0	178	mm	Comprimento não tensionado da mola
Lk	71	mm	Comprimento de dobra
Fn	1839,832	N	Força máxima com carga estática
Ln	105	mm	Comprimento mais pequeno com carga estática
sn	73	mm	Maior deslocamento da mola com carga estática
Fndyn	1474,386	N	Força máxima com carga dinâmica
Lndyn	119,5	mm	Comprimento mais pequeno com carga dinâmica
shdyn	22,28	mm	Maior deslocamento da mola com carga dinâmica
S	13,776	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	12,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	25,203	N/mm	Flecha da mola
Gew	315,851	g	Peso do artigo
Fntol	100	N	(+/-) tolerância para força máxima estática
Fndtol	100	N	(+/-) tolerância para força máxima dinâmica
Detol	0,5	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,74	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AH	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-364R-10 Aço mola Ø 5,8 x 33,2 x 178 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-364R-10 Aço mola Ø 5,8 x 33,2 x 178 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-364R-10 Aço mola Ø 5,8 x 33,2 x 178 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-364R-10 Aço mola Ø 5,8 x 33,2 x 178 mm

cálculo do caminho de força Mola de compressão D-364R-10

Formulário de consulta Mola de compressão D-364R-10 Aço mola Ø 5,8 x 33,2 x 178 mm

Formulário de consulta Mola de compressão D-364R-10

Molas de compressão semelhantes para Mola de compressão D-364R-10 Aço mola Ø 5,8 x 33,2 x 178 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-364R-10	EN 10270-1	5,8	39	178	1839,832	105	73	12,5	25,203	81,8 \| 97,2 \| 78,7 \| 69,5
VD-364R-10	1.4310	5,8	39	178	1627,847	102,8	75,2	12,5	21,647	92,9 \| 100,0 \| 92,8 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-297	35,2	190	2,608	EN 10270-1	348,429	56,4	133,6	45,4 \| 81,3 \| 40,0 \| 14,9
D-313H	40	155	3,735	EN 10270-1	391,897	50,06	104,94	50,9 \| 82,7 \| 48,8 \| 21,3
D-328A	36	170	4,302	EN 10270-1	316,191	96,5	73,5	57,3 \| 87,8 \| 59,4 \| 24,6
D-321	44	160	4,794	EN 10270-1	524,956	50,5	109,5	49,7 \| 82,5 \| 47,6 \| 19,0
D-328	36	170	6,367	EN 10270-1	650,727	67,8	102,2	61,6 \| 87,8 \| 60,6 \| 36,3
D-339N-06	41	165	6,873	EN 10270-1	608,717	76,43	88,57	64,1 \| 89,2 \| 63,9 \| 39,2
D-358A	37	160	10,503	EN 10270-1	447,092	117,43	42,57	67,7 \| 92,9 \| 50,2 \| 59,9
D-359A-08	34	186	14,504	EN 10270-1	1050,923	113,54	72,46	88,5 \| 91,8 \| 91,0 \| 82,8
D-358	37	160	15,545	EN 10270-1	1203,33	82,59	77,41	91,6 \| 92,9 \| 93,1 \| 88,7
D-359A-07	34	166	16,317	EN 10270-1	1043,672	102,04	63,96	91,9 \| 91,4 \| 91,2 \| 93,1
D-364N	38	177	17,52	EN 10270-1	1187,161	109,24	67,76	100,0 \| 100,0 \| 100,0 \| 100,0
D-364A	30	180	18,111	EN 10270-1	761,233	137,97	42,03	83,1 \| 89,4 \| 63,1 \| 96,7
D-364R-11	39	203	21,727	EN 10270-1	1835,921	118,5	84,5	82,1 \| 93,2 \| 72,4 \| 80,6
D-364	30	180	22,027	EN 10270-1	1426,938	115,22	64,78	86,1 \| 89,4 \| 89,4 \| 79,5
D-364R-10	39	178	25,203	EN 10270-1	1839,832	105	73	81,8 \| 97,2 \| 78,7 \| 69,5
D-364R-93	39	152	27,214	EN 10270-1	1285,185	104,78	47,22	79,0 \| 91,7 \| 81,0 \| 64,4
D-364R-09	39	152	30,004	EN 10270-1	1845,233	90,5	61,5	76,2 \| 92,7 \| 77,5 \| 58,4
D-389A-11	39	203	34,811	EN 10270-1	1968,148	146,46	56,54	70,4 \| 88,9 \| 71,9 \| 50,3
D-388	38,3	155	39,18	EN 10270-1	2065,885	102,27	52,73	67,9 \| 91,4 \| 67,6 \| 44,7
D-389A-10	39	178	40,613	EN 10270-1	2052,855	127,45	50,55	67,4 \| 93,0 \| 66,2 \| 43,1
D-389A-21	37,8	150	41,076	EN 10270-1	1964,331	102,18	47,82	66,2 \| 90,5 \| 65,5 \| 42,7
D-389A-09	39	152	46,861	EN 10270-1	1862,91	112,25	39,75	62,3 \| 88,5 \| 61,2 \| 37,4
D-414AE	42	200	75,834	EN 10270-1	4380,577	142,23	57,77	59,5 \| 84,8 \| 60,6 \| 33,2
D-414AD	42	168	78,642	EN 10270-1	2380,812	137,73	30,27	51,4 \| 84,7 \| 47,3 \| 22,3
D-389R	34	166	80,175	EN 10270-1	2423,572	135,77	30,23	52,0 \| 87,3 \| 46,8 \| 21,9

Número de molas metálicas semelhantes: 24

Número de tarifa alfandegária: 73202081; Mola de compressão D-364R-10

País de origem: DE, German; Mola de compressão D-364R-10
