Mola de compressão D-313H Aço mola Ø 3,6 x 36,4 x 155 mm

Descontos por quantidade - Mola de compressão D-313H

Quantidade	Preço individual [EUR]
1	12,4800 EUR
2	9,9500 EUR
3	5,4200 EUR
7	3,2800 EUR
17	1,8300 EUR
37	1,5400 EUR
75	1,5100 EUR
125	1,4634 EUR
175	1,4586 EUR
250	1,4345 EUR
350	1,4116 EUR

Mola de compressão Comprar

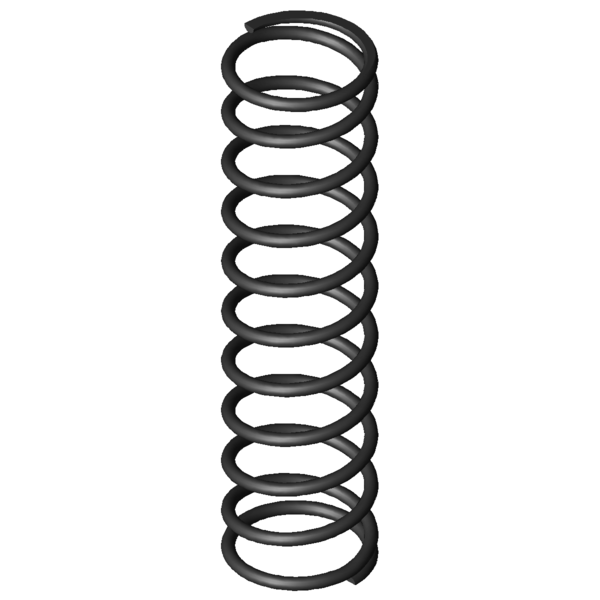

Imagem do Produto Mola de compressão D-313H

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313H

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	36,4	mm	Diâmetro médio de enrolamento
De	40	mm	Diâmetro externo de enrolamento
Dd	31,8	mm	Maior diâmetro do mandril
Dh	41,6	mm	Diâmetro mais pequeno de manga
L0	155	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	391,897	N	Força máxima com carga estática
Ln	50,06	mm	Comprimento mais pequeno com carga estática
sn	104,94	mm	Maior deslocamento da mola com carga estática
Fndyn	375,743	N	Força máxima com carga dinâmica
Lndyn	54,39	mm	Comprimento mais pequeno com carga dinâmica
shdyn	41,44	mm	Maior deslocamento da mola com carga dinâmica
S	15,937	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	9,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	3,735	N/mm	Flecha da mola
Gew	105,8094	g	Peso do artigo
Fntol	19,49	N	(+/-) tolerância para força máxima estática
Fndtol	19,25	N	(+/-) tolerância para força máxima dinâmica
Detol	0,6	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	3,65	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AB	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313H Aço mola Ø 3,6 x 36,4 x 155 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313H Aço mola Ø 3,6 x 36,4 x 155 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313H Aço mola Ø 3,6 x 36,4 x 155 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313H Aço mola Ø 3,6 x 36,4 x 155 mm

cálculo do caminho de força Mola de compressão D-313H

Formulário de consulta Mola de compressão D-313H Aço mola Ø 3,6 x 36,4 x 155 mm

Formulário de consulta Mola de compressão D-313H

Molas de compressão semelhantes para Mola de compressão D-313H Aço mola Ø 3,6 x 36,4 x 155 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313H	EN 10270-1	3,6	40	155	391,897	50,06	104,94	9,5	3,735	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313H	1.4310	3,6	40	155	336,599	50,06	104,94	9,5	3,208	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-206A-22	34	153	0,061	EN 10270-1	6,145	52,36	100,64	41,5 \| 74,2 \| 48,7 \| 1,6
D-263F	38	134	0,946	EN 10270-1	105,429	22,52	111,48	55,6 \| 80,9 \| 60,5 \| 25,3
D-263X	42	141	1,174	EN 10270-1	135,864	25,27	115,73	59,8 \| 85,2 \| 62,7 \| 31,4
D-288Z-23	33	157	2,445	EN 10270-1	254,586	52,88	104,13	78,6 \| 88,2 \| 82,1 \| 65,5
D-313H	40	155	3,735	EN 10270-1	391,897	50,06	104,94	100,0 \| 100,0 \| 100,0 \| 100,0
D-328A	36	170	4,302	EN 10270-1	316,191	96,5	73,5	84,2 \| 90,4 \| 75,4 \| 86,8
D-321	44	160	4,794	EN 10270-1	524,956	50,5	109,5	85,2 \| 92,6 \| 85,2 \| 77,9
D-327A	36	141	5,896	EN 10270-1	403,35	72,58	68,42	78,3 \| 90,3 \| 81,2 \| 63,3
D-328	36	170	6,367	EN 10270-1	650,727	67,8	102,2	76,0 \| 90,4 \| 78,8 \| 58,7
D-339N-06	41	165	6,873	EN 10270-1	608,717	76,43	88,57	73,1 \| 90,5 \| 74,4 \| 54,3
D-324	37	135	7,639	EN 10270-1	621,215	53,68	81,32	69,7 \| 89,9 \| 70,3 \| 48,9
D-358A	37	160	10,503	EN 10270-1	447,092	117,43	42,57	62,3 \| 87,1 \| 64,1 \| 35,6
D-339R	32	154	12,959	EN 10270-1	834,173	89,63	64,37	56,5 \| 86,5 \| 54,2 \| 28,8
D-357A	37	144	14,393	EN 10270-1	800,314	88,4	55,6	54,2 \| 85,8 \| 51,0 \| 25,9
D-358	37	160	15,545	EN 10270-1	1203,33	82,59	77,41	54,8 \| 87,1 \| 53,2 \| 24,0
D-364R-83	46	150	16,504	EN 10270-1	833,439	99,5	50,5	50,5 \| 81,2 \| 47,6 \| 22,6
D-364N	38	177	17,52	EN 10270-1	1187,161	109,24	67,76	50,9 \| 82,7 \| 48,8 \| 21,3
D-382A	46,3	152	18,574	EN 10270-1	756,02	111,3	40,7	48,6 \| 80,5 \| 45,3 \| 20,1
D-359A-06	34	147	18,648	EN 10270-1	1052,995	90,53	56,47	49,8 \| 83,9 \| 45,5 \| 20,0
D-364J-11	42	135	22,554	EN 10270-1	1443,45	71	64	47,7 \| 82,6 \| 44,1 \| 16,6

Número de molas metálicas semelhantes: 19

Número de tarifa alfandegária: 73202081; Mola de compressão D-313H

País de origem: DE, German; Mola de compressão D-313H
